WESTECH IPower Plus Serie Anleitung

Sinuswechselrichter
Vorschau ausblenden Andere Handbücher für IPower Plus Serie:

Werbung

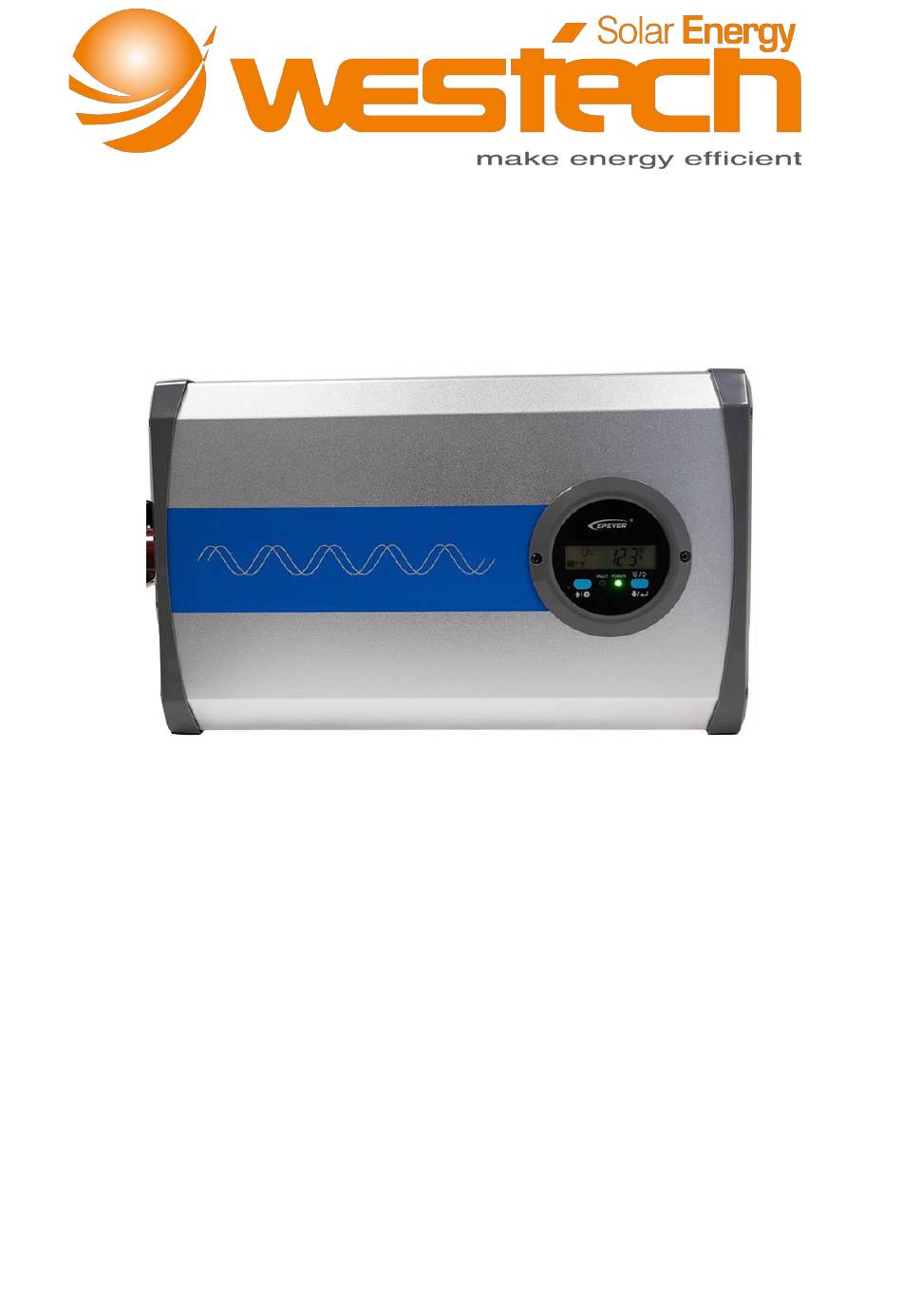

Sinuswechselrichter
IPower Plus Serie
Anleitung
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WESTECH IPower Plus Serie

  • Seite 1 Sinuswechselrichter IPower Plus Serie Anleitung...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Wichtige Sicherheitshinweise ....................... 3 1. Übersicht ............................6 2. Eigenschaften............................. 7 3. Bezeichnung der Modelle ........................9 4. Anschlussschema ..........................9 5. Steuerung............................10 5.1 Eigenschaften ..........................10 5.2 Statusanzeige ..........................10 5.3 Tasten............................11 5.4 LCD-Display ..........................11 5.5 Einstellungen ..........................
  • Seite 3: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Bitte bewahren Sie sich dieses Handbuch zum späteren Nachschlagen auf. Dieses Handbuch enthält alle Sicherheits-, Installations- und Betriebsanweisungen für die IPower Plus Serie Sinuswechselrichter (bezeichnet als „Wechselrichter“ in der folgenden Anleitung) 1. Definition der Symbole Um den Benutzern eine effiziente Nutzung des Produkts zu ermöglichen und die Sicherheit von Personen und Gegenständen zu gewährleisten, lesen Sie bitte die zugehörige Definition zu den folgenden Symbolen: WICHTIG: Weist auf einen kritischen Hinweis während des Betriebs hin, dessen Nichtbeachtung...
  • Seite 4 • Bei der Installation des Wechselrichters müssen Sie prüfen, ob im Betriebsbereich eine Lichtbogengefahr besteht. • Der Wechselrichter muss an eine Batterie angeschlossen werden. Es wird empfohlen, dass die Mindestkapazität (Ah) der Batterie das Fünffache des Stroms beträgt, der der Nennausgangsleistung des Wechselrichters geteilt durch die Batteriespannung entspricht.
  • Seite 5 7. Sicherheitshinweise für den Betrieb des Reglers • Wenn der Wechselrichter in Betrieb ist, erzeugt das Gehäuse eine große Hitze. Die Temperatur ist sehr hoch; bitte berühren Sie es nicht. • Wenn der Wechselrichter in Betrieb ist, öffnen Sie bitte nicht das Gehäuse. •...
  • Seite 6: Übersicht

    1. Übersicht IPower-Plus ist ein Hochfrequenz-Wechselrichter mit reiner Sinuswelle, der eine digitale intelligente Steuerungstechnologie verwendet. Der Wechselrichter sorgt für verringerte Eingangsstromstöße, eine schnellere und dynamischere Reaktionsgeschwindigkeit, besseren und zuverlässigeren Last- Betrieb und unterstützt auch Lithium-Batterien. Dieses Produkt eignet sich für jede Situation, in der Gleichstrom in Wechselstrom umgewandelt werden soll, z.
  • Seite 7: Eigenschaften

    2. Eigenschaften ❶ DC Eingang + ❻ RS485 Schnittstelle ❷ DC Eingang - ❼ USB-Schnittstelle 5VDC/Max.1A* ❸ Ventilator ❽ Externer Schalter Schnittstelle ❹ ❾ AN/AUS Schalter ❺ AC Ausgang ❿ Erdung *USB-Anschluss nicht bei 48V Modellen...
  • Seite 8 Ventilator: Start-konditionen Kühlkörpertemperatur ist höher als 45°C oder IP1500-12-Plus Die Innentemperatur des Wechselrichters ist höher als 45°C oder IP1500-11-Plus Die Ausgangsleistung ist höher als 700W IP1000-11-Plus IP1000-12-Plus IP2000-11-Plus IP2000-12-Plus IP2000-22-Plus IP2000-42-Plus Kühlkörpertemperatur ist höher als 45°C oder Die Innentemperatur des Wechselrichters ist höher als 45°C oder IP2000-41-Plus Die Ausgangsleistung ist höher als 50% der Nennleistung IP3000-11-Plus...
  • Seite 9: Bezeichnung Der Modelle

    3. Bezeichnung der Modelle 4. Anschlussschema IP1000/1500/2000-**-Plus / IP3000-4*-Plus ➢ IP3000-1/2*-Plus/ IP4000/5000-4*-Plus ➢ Es wird empfohlen, die DC-Eingangsklemme des Wechselrichters direkt an die Batterieklemme anzuschließen. Schließen Sie ihn NICHT an den Anschluss der Ladequelle an. Andernfalls können die Ladespannungsspitzen der Ladequelle den Überspannungsschutz des Wechselrichters auslösen.
  • Seite 10: Steuerung

    5. Steuerung 5.1 Eigenschaften ❶ ❹ Betriebsstatus Anzeige (blau) DOWN/Enter Taste ❷ UP/Einstellung Taste ❺ Output AN/AUS Taste ❸ Fehler Anzeige (rot) ❻ Befestigungsschrauben 5.2 Statusanzeige Betriebsstatus Anzeige Fehler Anzeige Alarm Status Blau dauerhaft an Rot aus Kein Ton Ausgangsspannung normal Blau langsam blinkend Rot aus...
  • Seite 11: Tasten

    5.3 Tasten Klicken Auswahl nach oben In der Echtzeitanzeige (Standard) drücken Sie für 2s, um zu den Halten Einstellungen zu gelangen. für 2s In den Einstellungen drücken Sie für 2s, um zu den Parametereinstellungen zu gelangen. Klicken Auswahl nach unten In der Echtzeitanzeige drücken Sie für 2s, um den Lastausgang An/Aus zu Halten...
  • Seite 12: Fehlermeldungen

    Anzeige Parameter Standard Benutzerdefiniert 220VAC 220VAC/ 230VAC ① Ausgangsspannung 110VAC 110VAC/ 120VAC ① Ausgangsfrequenz 50Hz 50Hz/60Hz LCD-Hintergrundlicht 30s/ 60s/100s (Dauerhaft An) 12V: 10.8V 12V: 10.5V~14.2V; Schritte 0.1V Unterspannung- 24V: 21.6V 24V: 21V-30.2V; Schritte 0.1V Abschaltspannung ② 48V: 43.2V 48V: 42V-62.4V; Schritte 0.1V 12V: 11.5V~15.2V;...
  • Seite 13: Installation

    6. Installation 6.1 Hinweise • Lesen Sie vor der Installation alle Installationsanweisungen im Handbuch sorgfältig durch. • Seien Sie beim Einsetzen der Batterien sehr vorsichtig. Tragen Sie einen Augenschutz, wenn Sie die offene Bleibatterie einbauen, und spülen Sie sie rechtzeitig mit sauberem Wasser ab, wenn sie mit der Batteriesäure in Kontakt kommt.
  • Seite 14: Kabelgröße Und Sicherung

    6.2 Kabelgröße und Sicherung Die Verkabelung und die Installationsmethoden müssen den nationalen und örtlichen Vorschriften für elektrische Anlagen entsprechen. ➢ Kabel, Anschluss und Sicherung für die Batterie Batteriekabel Ringkabel Modell Sicherung Querschnitt Anschluss IP1000-11-Plus(N) 35mm /1AWG RNB38-6 DC/2P-125A IP1000-12-Plus(X) 35mm /1AWG RNB38-6 DC/2P-125A...
  • Seite 15: Montage

    ➢ Kabel, Sicherung für AC Ausgang Modell Kabel Querschnitt Sicherung IP1000-11-Plus(N) 2.5mm /13AWG AC/2P—16A IP1000-12-Plus(X) 1.5mm /15AWG AC/2P—10A IP1500-11-Plus(T) /11AWG AC/2P—25A IP1500-12-Plus(T) 1.5mm /15AWG AC/2P—10A IP2000-11-Plus(T) /11AWG AC/2P—32A IP2000-12-Plus(T) 2.5mm /13AWG AC/2P—16A IP2000-21-Plus(T) 4mm2/11AWG AC/2P—32A IP2000-22-Plus(T) 2.5mm /13AWG AC/2P—16A IP2000-41-Plus(T) /11AWG AC/2P—32A IP2000-42-Plus(T)
  • Seite 16 IP3000-1/2*-Plus/ IP4000/5000-4*-Plus ➢ Schritt 3: Verkabelung Die AC-Lasten müssen sich nach der Dauerausgangsleistung des Wechselrichters richten. Die Stoßleistung der AC-Last muss niedriger sein als die momentane Stoßleistung des Wechselrichters, sonst wird der Wechselrichter beschädigt. Schalten Sie den Wechselrichter vor der Verkabelung auf OFF. Schalten Sie während der Verdrahtung nicht den Leistungsschalter oder die Sicherung ein.
  • Seite 17 2) Batterie IP1000/1500/2000-**-Plus / IP3000-4*-Plus ➢ IP3000-1/2*-Plus/ IP4000/5000-4*-Plus ➢ 3) AC Verbraucher • Es wird empfohlen, einen mehrdrähtigen Draht mit einem Durchmesser von nicht mehr als 4 mm2 zu verwenden. • Fügen Sie bei der Auswahl des mehrdrähtigen Kabels Lötmittel zum Anschlusspunkt hinzu und stecken Sie es direkt in den entsprechenden Anschluss.
  • Seite 18 ➢ IP1000/1500/2000-**-Plus / IP3000-4*-Plus IP3000-1/2*-Plus/ IP4000/5000-4*-Plus ➢ 4) Optionales Zubehör 1) RS485 Kommunikationsschnittstelle RJ45 Pin-Definition Definition Definition 5VDC RS-485-A 5VDC RS-485-A RS-485-B RS-485-B 2) Verbinden Sie optionales Zubehör...
  • Seite 19 5) USB-Anschluss ➢ IP1000/1500/2000-1/2*-Plus IP3000-1/2*-Plus/ IP4000/5000-4*-Plus ➢ Schritt 4: Schalten Sie den Wechselrichter ein 1) Schalten Sie den Unterbrecher an der Eingangsklemme des Wechselrichters oder die Sicherung auf der Batterieseite ein. 2) Schalten Sie den Schalter des Wechselrichters ein; die blaue Anzeige leuchtet auf, was einen normalen AC-Ausgang anzeigt.
  • Seite 20: Drehbares Lcd

    6.4 Drehbares LCD 1) Entfernen Sie die Schrauben der LCD-Einheit mit einem Schraubendreher und drehen Sie sie um 180°. 2) Befestigen Sie die Schrauben der LCD-Einheit am Wechselrichter. 7. Schutzfunktionen 1) Schutz vor Verpolung des Eingangs Wenn die Polarität der DC-Eingangsklemme vertauscht ist, leuchtet die Anzeige nach dem Einschalten nicht auf, der Summer ertönt nicht und der Wechselrichter funktioniert nicht.
  • Seite 21 • Der Detailstatus wird wie folgt angezeigt, wenn der Eingangsspannungsschutz auftritt. Eingangsspannung Status Schutzfunktion Der Ausgang ist ausgeschalten Überspannung Das blaue Licht blinkt schnell Schutzfunktion Summer ist an LCD zeigt Überspannung Das blaue Licht ist dauerhaft an Anschlussspannung Die Ausgangsspannung ist normal Der Ausgang ist ausgeschalten Unterspannung Das blaue Licht blinkt langsam...
  • Seite 22 Hinweis: Wenn der Überlastungsschutz auftritt, wird der AC-Ausgang automatisch dreimal wiederhergestellt (Wiederherstellung nach 5s, 10s, 15s getrennt). Nachdem der Wiederherstellungsversuch dreimal fehlgeschlagen ist, müssen Sie den Wechselrichter neu starten, um den AC-Ausgang wiederherzustellen. Wenn der Überlastschutz bei IP2000-11-Plus auftritt, wird der AC-Ausgang direkt abgeschaltet und kann nicht automatisch wiederhergestellt werden.
  • Seite 23: Fehlermeldungen

    4) Ausgang Kurzschluss Schutzfunktion Fehler Anweisung Hinweis: Wenn die Kurzschluss Schutzfunktion ausgelöst wird, schaltet der AC Ausgang 3-mal Der Ausgang wird sofort ausgeschalten. von selbst wieder an (jeweils nach 5s, 10s, Summer ist an. Rotes Licht blinkt schnell. 15s) Wenn es nach 3 Neustarts nicht LCD zeigt funktioniert, müssen Sie den Wechselrichter manuell neu starten.
  • Seite 24: Wartung

    Überprüfen Sie vorsichtig die Verbindung der Last Rote Anzeige Beseitigen Sie den blinkt schnell Last Kurzschluss Kurzschluss und Fehler und und Ton an starten Sie den Wechselrichter erneut. Verbessern Sie die Kühlung durch z.B. Ventilatoren, starten Sie den Rote und Blaue Wechselrichter erneut, Anzeige Wechselrichter...
  • Seite 25: Technische Daten

    10. Technische Daten Modell IP1500-12-Plus IP2000-12-Plus IP3000-12-Plus IP2000-22-Plus IP2000-42-Plus Eingangsspannung 12VDC 24VDC 48VDC Eingangsspannungs- 10,8 – 16VDC 21,6 – 32VDC 43,2 – 64VDC Bereich Dauerleistung 1500W 2000W 3000W 2000W 20000W Leistungsspitzen 3000W 4000W 6000W 4000W 4000W Ausgangsspannung 220VAC (±3%); 230VAC (-7% ~ +3%) Ausgangsfrequenz 50/60Hz ±...
  • Seite 26 Westech-Solar Energy GmbH Robert-Koch-Str. 3a 82152 Planegg Deutschland Tel.: +49 (0) 89-89545770 Fax: +49 (0) 89-89545771 E-Mail: info@westech-energy.com...
