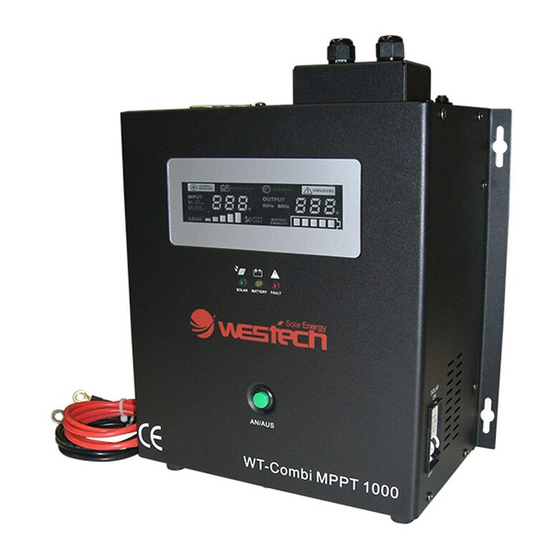

- Seite 1 Solar- Inselwechselrichter Reine Sinuswelle mit integriertem Ladegerät und integriertem MPPT- Laderegler WT- Combi 1000 MPPT / 800VA WT- Combi 2500 MPPT / 1800VA Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1.Besondere Eigenschaften...................3 2.Installationsvorschriften & Vorsichtsmassnahmen...........3 2.1. Wechselrichter-Installation & Anschlusschemen..........3 2.2 Sicherheitshinweise....................3 3.Grundlegende Funktionsbeschreibung..............3 3.1 Wechselrichter Schaltungsschema................4 3.2. Netzvorrang Arbeitsweise..................4 3.3. Batterievorrang Arbeitsweise................4 4. Wechselrichteransicht und Anzeigedetails.............6 5. Ein/Aus Funktion .....................9 5.1. AC-Netzvorrang -USV-Betrieb………..............9 5.2. Batterievorrang....................9 5.3. Inberiebnahme....................9 5.4. Abschalten......................9 6. -
Seite 3: Besondere Eigenschaften
Sehr geehrte Damen und Herren, Vielen Dank, dass Sie sich für unsere Produkte entschieden haben! Lesen Sie bitte dieses Handbuch vor der Verwendung sorgfältig durch. Es enthält wichtige Informationen betreffend Installation, Verwendung, Vorsichtsmaßnahmen und Fehlersuche. 1.Besondere Eigenschaften: Reiner Sinuswellenausgang, hohe Kompatibilität, elektrische Ventilatoren, Fernsehgeräte, Leuchtstofflampen Kühlschränke usw. -
Seite 4: Sicherheitshinweise
1) Öffnen Sie bitte den Verpackungskarton, um zu überprüfen, dass das Produkt nicht beschädigt ist. 2) Achten Sie beim anschließen der Batterie auf die richtige Spannung und Polarität. Zwischen der Batterie und dem Wechselrichter muss eine Sicherung (100A) angeschlossen werden. 3) Schließen Sie die Solarmodule richtig an, und überprüfen Sie die Spannung und Polarität. -
Seite 5: Grundlegende Funktionsbeschreibung
3.Grundlegende Funktionsbeschreibung 3.1 Wechselrichter Schaltungsschema 3.2. Netzvorrang Arbeitsweise 1) Wenn AC230V Netzversorgung gegeben ist, wird der Strom vom AC-Eingang auf den AC Ausgang durchgeschleift. Die Verbraucher werden dann direkt vom AV Eingang versorgt. Die Batterien werden in dieser Zeit von der PV-Anlage aufgeladen. Wenn das Netz überlastet oder ausgefallen ist werden die Verbraucher Am AC -Ausgang von der PV-Anlage versorgt. -
Seite 6: Batterievorrang Arbeitsweise
3) Wenn das Netz überlastet oder ausgefallen ist und keine PV- Leistung vorhanden ist, werden die Verbraucher Am AC -Ausgang von der Batterie versorgt. 3.3 Batterievorrang Arbeitsweise: 1) Während des Tages, mit viel Sonnenlicht (viel PV-Leistung) werden die Verbraucher vom Wechselrichter (Batteriebetrieb) versorgt und gleichzeitig die Batterie geladen. -
Seite 7: Wechselrichteransicht Und Anzeigedetails
2) Abends (oder an regnerischen Tagen ohne Sonne) und normalem Netz wird das System durch die Batterie versorgt und diese bis zum Unterspannungsschutz entladen. Dann wird automatisch in Netzbetrieb umgeschaltet, und die Verbraucher über den 230V AC- Eingang versorgt. Die Batterie wird bis zu einem gewissen Sollwert wieder aufgeladen ( um eine gewisse Reserveenergie für Notfälle bereitzuhalten) . -
Seite 10: Batterievorrang
5. Funktionserklärung 5.1 Netzvorrang 1) Ein: Wenn das externe Stromnetz verfügbar ist, Startet der Wechselrichter normalerweise im Bypassmodus und versucht die Batterie aufzuladen. Wenn kein Netzstrom vorhanden ist, starten sie den Wechselrichter durch 3 Sekunden langes Drücken der ON- Taste. Der Wechselrichter startet im Wechsellrichtermodus. -
Seite 11: Technische Daten
Technische Daten WT-Combi MPPT... - Seite 12 Modell MPT 1000 MPPT 2500 Dauerleistung /Max. Anlaufstrom 700/1500W 1800/4000W Batteriespannung 12Vdc 24Vdc PV (Batterievorrang) /AC (Netzvorrang) Arbeitsmodus Eingangsspannungsbereich 12Vdc-25Vdc 24Vdc-50Vdc Max. PV-Strom Max PV-Leistung 500 Watt 1000 Watt Max. Umwandlungs- Wirkungsgrad Anzeige Panel-Kontrollleuchte LED-Grafik-Bildschirm LED-Leuchten Eingangsspannungsbereich 220Vac ~ 245Vac Eingangsfrequenzbereich 50 HZ Ausgangsspannungsbereich...
-
Seite 13: Entsorgung
Deutschland Westech-Solar Energy GmbH Robert-Koch-Str. 3a Österreich 82152 Planegg Schweiz Email: support@westech-solar.de www.westech-solar.com Entsorgung Werter Kunde, bitte helfen Sie mit, Abfall zu vermeiden. Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und wiederverwertet werden können.
