Control Unit installieren

5.4.2 Klemmleisten verdrahten

5.4.2.1 Übersicht über die Klemmleisten
42 | 98
Siemens
Building Technologies
Für den Zugang zu den Schnittstellen auf der Control Unit müssen Sie das
Operator Panel (falls vorhanden) abnehmen und die Fronttüren öffnen. Die
Klemmeneinstellungen hängen von der Einsatzvariante ab. Dazu finden Sie
weitere Informationen im Kapitel Anwendungsbeispiele [

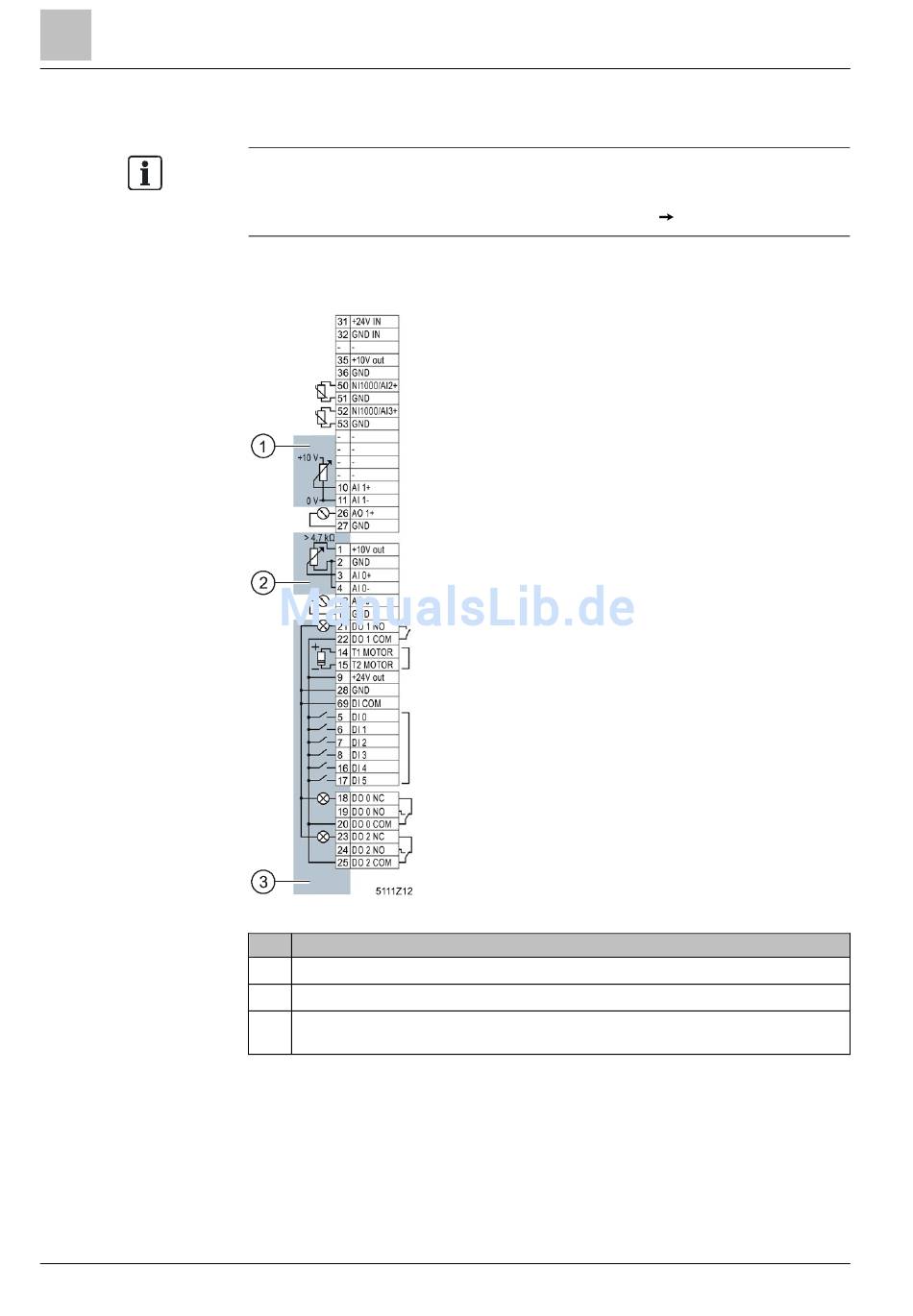

Abb. 18: Klemmleisten 1-3
Pos. Beschreibung
1
Der Analogeingang wird von einer externen 10-V-Spannung versorgt.
2
Der Analogeingang wird von der internen 10-V-Spannung versorgt.
3
Verdrahtung bei Verwendung der internen Spannungsversorgungen.
Anschluss eines P-schaltenden Kontakts.
66].
