Projektor positionieren
SW
PD
Leinwand
Boden
Projektor positionieren
Dieser Projektor sollte rechtwinklig (horizontal und vertikal) zur Projektionsfläche bei einer Entfernung von PD installiert sein.
Beachten Sie, dass der Abstand (A) zwischen Objektivmitte und Tischplatte leicht variabel ist. Dieser Abstand (A) beträgt
nominal 14 cm, falls alle Füße vollständig eingedreht sind und der vertikale Objektivversatz auf null (0) eingestellt ist.
Axiale / non-axiale Projektion
Die Position des Projektors zur Projektionsfläche kann sich auch je nach Installation unterscheiden. Grundlegend kann der
Projektor axial oder non-axial positioniert werden. Bei einer axialen Konfiguration ist der Projektor so aufgestellt, dass die
Mitte des Objektivs mit der Mitte der Projektionsfläche übereinstimmt. Eine non-axiale Projektion wird durch Verschieben des
Objektivs nach oben, unten, links oder rechts erzielt. Verschiedene Parameter können zur Bestimmung der Position in einer
beliebigen Installation berechnet werden.

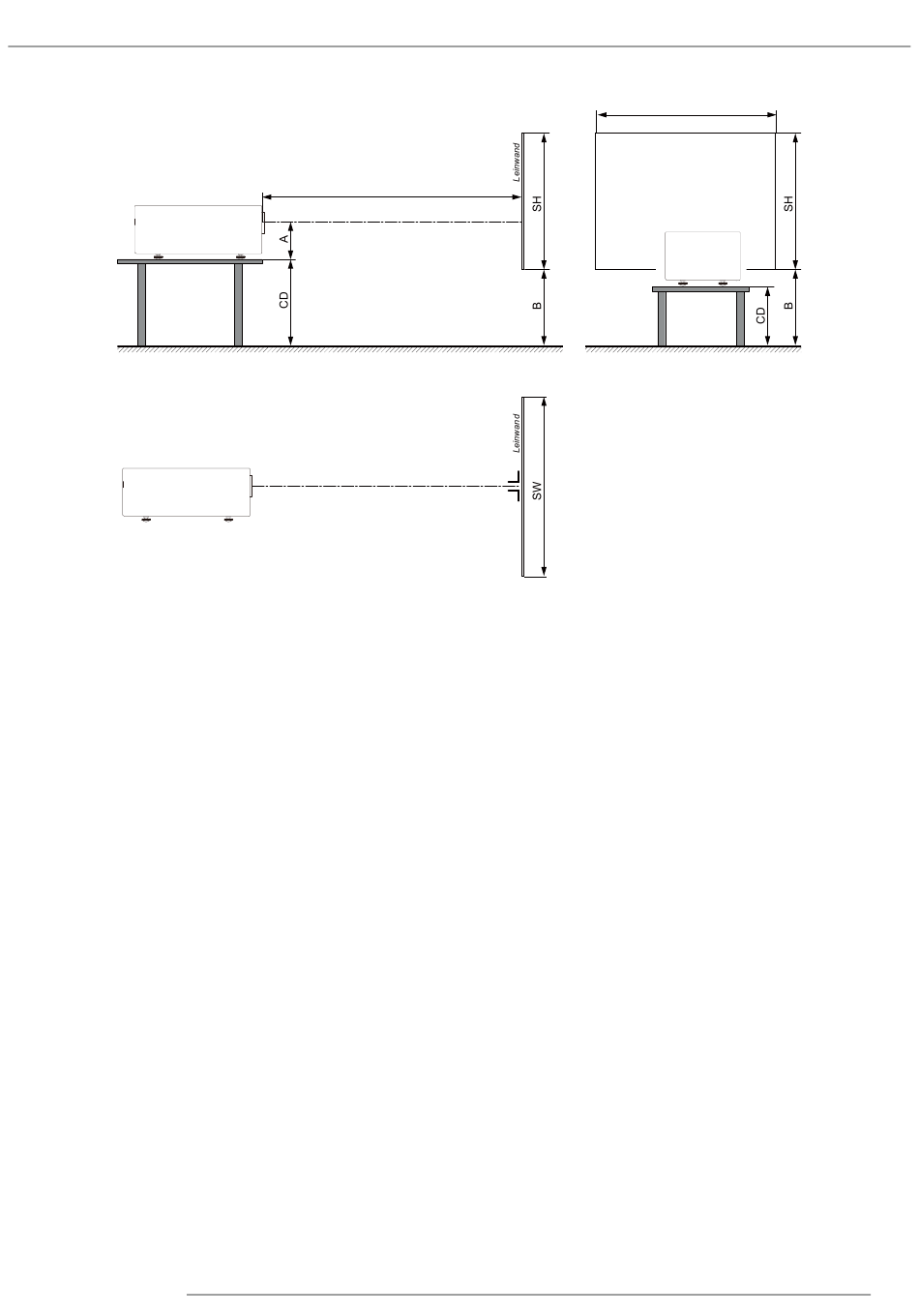

Formel zur Berechnung der Entfernung CD bei axialer Projektion: CD = SH/2 + B - A
Versatzbereich
Das Objektiv kann in Bezug auf die DMD (P) verschoben werden, wodurch sich das Bild auf der Projektionsfläche verschiebt
(non-axial). Ein 100-prozentiger Versatz bedeutet, dass der Mittelpunkt des projizierten Bildes um die Hälfte der Größe der
Projektionsfläche verschoben wird. In anderen Worten: Der Mittelpunkt des projizierten Bildes fällt auf die Außenkante des
bei axialer Projektion angezeigten Bildes. Aufgrund mechanischer und optischer Beschränkungen sollten wie nachstehend
gezeigt Versatzwerte innerhalb des Sichtfeldes (F) eingehalten werden. Innerhalb dieser Versatzbereiche erzielen Projektor und
Objektiv beste Leistung. Eine Konfiguration des Projektors außerhalb dieser Versatzbereiche für zu einer leichten Verminderung
der Bildqualität.
