Einführung zu I600

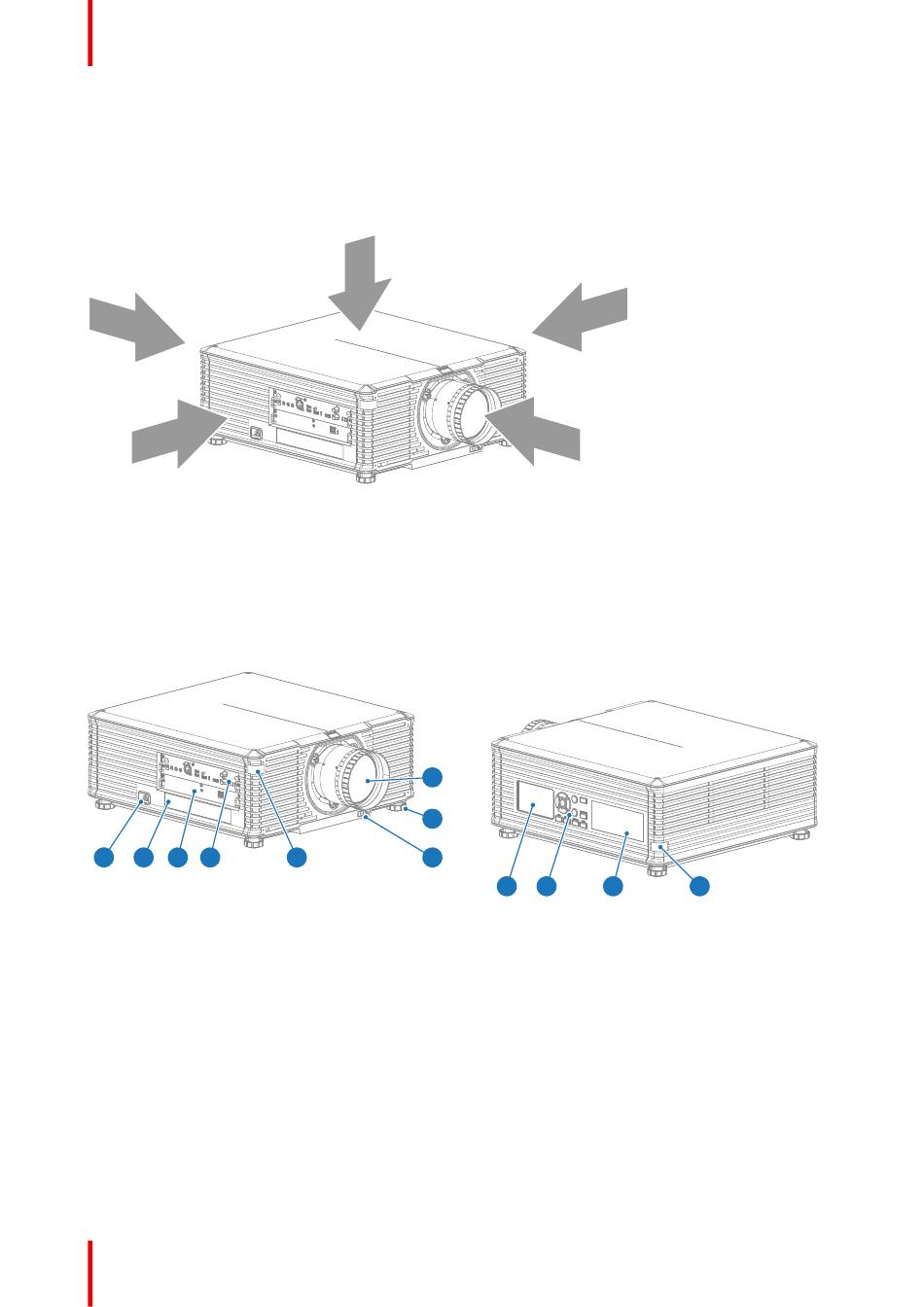

2.1 Projektor-Ausrichtung

Ausrichtungskonvention

In diesem Handbuch bezeichnet der Ausdruck „linke Seite des Projektors" Ihre linke Seite, wenn Sie hinter
dem Projektor stehen und auf die Leinwand vor dem Projektor schauen.
B
R
Abbildung 2–1
T Oben
L Links
F Vorderseite

2.2 Projektorkomponenten

Position der Komponenten

8 7 6 5
Abbildung 2–2
1 Projektionsobjektiv
2 Einstellfüße (x4)
3 Freigabetaste des
Objektivs
4 Infrarot-Empfänger
Vorderseite

2.3 Luftfluss im Projektor

Luftein- und -auslässe
Der Projektor besitzt einen Lufteinlass und einen Luftauslass. Der Luftauslass befindet sich auf der
Vorderseite des Projektors. Der Lufteinlass befindet sich auf der Hinterseite des Projektors.
24 R5917789DE /01
T
4
5 Steuerung und
Kommunikation
6 Optionaler
Eingangssteckplatz
7 Produkt-ID-Etikett
8 Netzeingangsbuchse
I600
L
F
R Rechts
B Zurück
1
2
3
12 11
Abbildung 2–3
9 Infrarotempfänger Rückseite
10 Sicherheitsetikett
11 Lokales Tastenfeld
12 LCD-Touch-Panel
10 9
