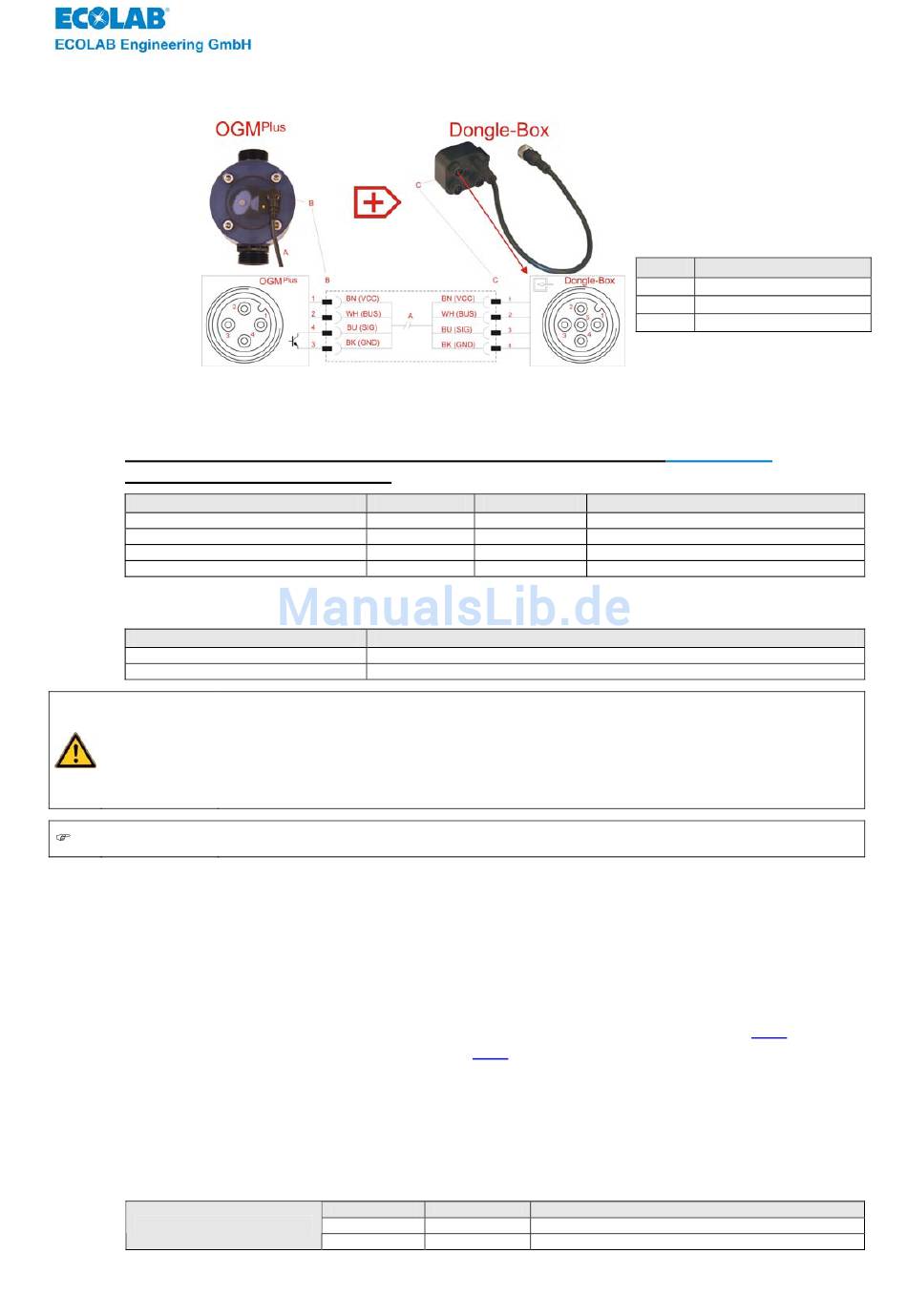

6.3.3 Ovalradzähler OGM
Abb. 6.4
6.4 Hydraulische Anschlüsse
Die nachfolgend aufgeführten Anschluss-Stutzen sind auf der
Erzeugungsanlage vorhanden:
Anschluss
Eingang Treibwasser
Ausgang ClO -Treibwasser
2
Saugleitung P3-oxodes/P3-oxocid
Saugleitung P3-oxonet
Folgende Rohrleitungsmaterialien können zum Anschluss der
Erzeugungsanlage eingesetzt werden:
Anschluss
Eingang Treibwasser
Ausgang ClO -Treibwasser
2
Achten Sie bei der Installation darauf, dass am Dosierventil bei Druckabfall durch
Betriebsstillstand, Wartungsarbeiten oder Störungen kein Unterdruck entstehen kann.
Falls dies nicht immer gewährleistet werden kann, sollte aus Sicherheitsgründen nach
VORSICHT
dem Dosierventil in die Treibwasserleitung ein Rohrbelüfter eingebaut werden.
Der maximale Betriebsdruck der Anlage darf unter keinen Betriebszustand überschritten
werden.
Prüfen Sie vor der Inbetriebnahme oder nach längeren Betriebsstillständen alle
HINWEIS
geschraubten Verbindungen auf Dichtigkeit und ziehen Sie diese eventuell nach.
6.4.1 Treibwasserleitung
Zur Vorvermischung des erzeugten Chlordioxid-Konzentrats ist ein Treibwasserstrom
erforderlich. Abhängig von Anlagentyp (55, 170 und 450) und Auslegungsdaten sind 100 -
500 l/h notwendig.
Kann dieser Volumenstrom nicht konstant gewährleistet werden, ist dieser durch geeignete
Maßnahmen sicherzustellen (z.B. Frischwassereingang, siehe Option Kapitel
Treibwasserpumpe, siehe Zubehör Kapitel 13.5).
6.4.2 Befüllleitung
Die Verbindungsleitung von der
Tagesbehälter muss in den nachfolgend aufgeführten wahlweisen Ausführungen realisiert
werden:
ClO -Treibwasser
2
417101630_OxyGen Plus.doc
PLUS
Werkstoff
Messing
PVC
PVC-weich
PVC-weich
Werkstoff
PVC, PE, PP, PVDF, Stahl, Edelstahl, Messing
PVC, PVDF
PLUS
Oxy-Gen Erzeugungsanlage
PLUS
Oxy-Gen Tagesbehälter
Oxy-Gen
Werkstoff
PVC
PVDF
Oxy-Gen
Nennweite Typ
½'' Muffe
D20, DN15 Verschraubung
DN6, 6/12 Schlauch-Quetsch-Verschraubung
DN6, 6/12 Schlauch-Quetsch-Verschraubung
PLUS
Erzeugungsanlage zum
Nennweite Ausführung
DN15, D20 geklebt
DN15, D20 geschweißt
- 29 -
PLUS
Die Auswerteelektronik
PLUS
des OGM ist im Deckel
eingegossen.
Der elektrische Anschluß
erfolgt über einen
4-poligen M12 Stecker.
Pos. Bezeichnung
A Kabel Art. Nr. 248607
B Winkelstecker
C Gerader Stecker
PLUS
Oxy-Gen
PLUS
Oxy-Gen
12.9
PLUS
Oxy-Gen
und/oder
1-04/09
