Inbetriebnahme
Sauerstoff-Modul
aufschrauben
8
3.2

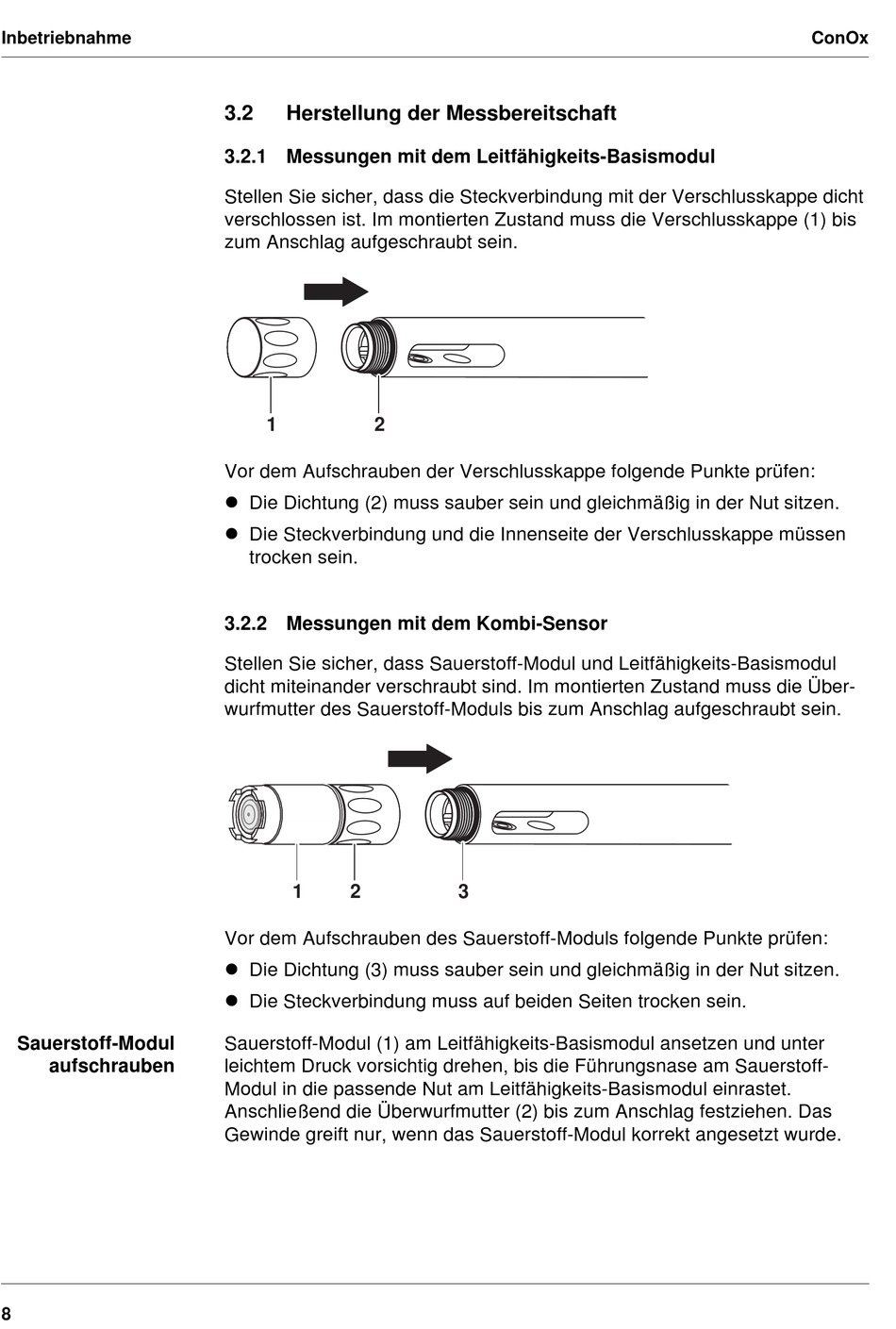

Herstellung der Messbereitschaft

3.2.1 Messungen mit dem Leitfähigkeits-Basismodul
Stellen Sie sicher, dass die Steckverbindung mit der Verschlusskappe dicht
verschlossen ist. Im montierten Zustand muss die Verschlusskappe (1) bis
zum Anschlag aufgeschraubt sein.
1 2
Vor dem Aufschrauben der Verschlusskappe folgende Punkte prüfen:
l Die Dichtung (2) muss sauber sein und gleichmäßig in der Nut sitzen.
l Die Steckverbindung und die Innenseite der Verschlusskappe müssen
trocken sein.

3.2.2 Messungen mit dem Kombi-Sensor

Stellen Sie sicher, dass Sauerstoff-Modul und Leitfähigkeits-Basismodul
dicht miteinander verschraubt sind. Im montierten Zustand muss die Über-
wurfmutter des Sauerstoff-Moduls bis zum Anschlag aufgeschraubt sein.
1 2
Vor dem Aufschrauben des Sauerstoff-Moduls folgende Punkte prüfen:
l Die Dichtung (3) muss sauber sein und gleichmäßig in der Nut sitzen.
l Die Steckverbindung muss auf beiden Seiten trocken sein.
Sauerstoff-Modul (1) am Leitfähigkeits-Basismodul ansetzen und unter
leichtem Druck vorsichtig drehen, bis die Führungsnase am Sauerstoff-
Modul in die passende Nut am Leitfähigkeits-Basismodul einrastet.
Anschließend die Überwurfmutter (2) bis zum Anschlag festziehen. Das
Gewinde greift nur, wenn das Sauerstoff-Modul korrekt angesetzt wurde.
3
ConOx
