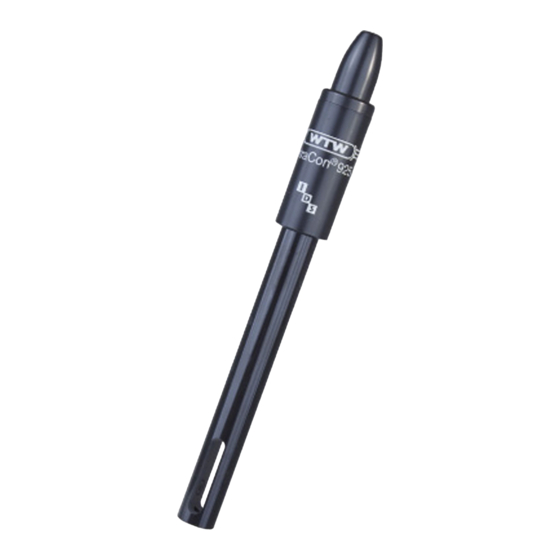

- Seite 1 BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG ba75824d04 04/2015 ® TetraCon ® TetraCon 925/C ® TetraCon 925-P ® TetraCon 925 (/C)(-P) LEITFÄHIGKEITSMESSZELLE...
- Seite 2 Copyright © 2016 Xylem Analytics Germany GmbH Printed in Germany.
-
Seite 3: Inhaltsverzeichnis
® TetraCon 925 (/C)(-P) Inhaltsverzeichnis Inhaltsverzeichnis Überblick ......... 5 Aufbau und Funktion . - Seite 4 ® Inhaltsverzeichnis TetraCon 925 (/C)(-P) ba75824d04 04/2015...
-
Seite 5: Überblick
Messgeräten automatisch immer die richtige Zellenkonstante verwendet. Die digitale Übertragungstechnik gewährleistet eine störungsfreie Kommuni- kation mit dem Messgerät, auch bei langen Anschlusskabeln. Die Sensor- firmware kann bei Weiterentwicklung durch WTW über das Messgerät aktualisiert werden. Empfohlene Einsatzbereiche Vor-Ort-Messungen in Flüssen, Seen und Abwasser ... -
Seite 6: Messen/Betrieb
® Messen/Betrieb TetraCon 925 (/C)(-P) Anwendungen im Wasser-Labor Aufgrund der Verwendung von Hochleistungsmaterial PEEK für die ® Anschlusstechnik besitzt die TetraCon 925/C eine verbesserte Chemikali- enbeständigkeit, insbesondere in sauren Medien (z. B. Galvanikbäder). HINWEIS Konzentrierte oder stark oxidierende Säuren sowie organische Löse- mittel können den Sensor beschädigen oder zerstören. -
Seite 7: Ids-Steckverbindung Öffnen Und Schließen
® TetraCon 925 (/C)(-P) Messen/Betrieb ® IDS-Steckverbindung öffnen und schließen (TetraCon 925-P) ® Dieser Abschnitt betrifft nur die IDS-Steckervariante TetraCon Steckverbindung geschlossen und verriegelt Führung Steckverbindung Steckverbindung gegebenenfalls reinigen öffnen Verriegelung aufklappen (Schritt 1) Die Laschen der Kupplung mit Daumen und Zeigefinger zusammendrük- ken und Kupplung aus dem Stecker ziehen (Schritt 2). -
Seite 8: Reinigung
® Reinigung TetraCon 925 (/C)(-P) Reinigung HINWEIS Zum Reinigen den Sensor vom Gerät abziehen. Äußere Reinigung Wir empfehlen eine gründliche Reinigung besonders vor dem Messen nied- riger Leitfähigkeitswerte. Verunreinigung Reinigungsverfahren Kalkablagerung 5 Minuten in Essigsäure (Volumenanteil = 10 %) tauchen Fett/Öl mit warmen spülmittelhaltigen Wasser spülen... -
Seite 9: Technische Daten
Technische Daten Allgemeine Daten Allgemeine Messprinzip Vier-Elektroden-Messung Merkmale Zellenkonstante 0,475 cm ±1,5 % Temperaturmessfühler integrierter NTC 30 (30 kbei 25 °C) Abmessungen ® TetraCon 925(/C): (in mm) 176,0 120,0 15,3 21,7 ® TetraCon 925-P: 222,8 120,0 15,3 21,7 ® Gewichte... - Seite 10 ® Technische Daten TetraCon 925 (/C)(-P) Kleinster zulässiger bei fester Verlegung: 20 mm Biegeradius im flexiblen Einsatz: 60 mm Steckertyp Buchse, 4-polig IDS-Stecker Anschlusstyp 4-polige, wasserdichte Steckverbindung mit Verriegelung, verpolungssicher ® (TetraCon 925-P) Materialien Kunststoffteile: Glasfaserverstärktes Noryl, TPU, TPC-ET, POM, PEEK, PBT ...
-
Seite 11: Messbereiche, Auflösungen, Genauigkeiten
® TetraCon 925 (/C)(-P) Technische Daten Messbereiche, Auflösungen, Genauigkeiten Messbereiche, Messgröße Messbereich Auflösung Auflösungen ӕ [µS/cm] 0,0 ... 199,9 200 ... 1999 ӕ [mS/cm] 2,00 ... 19,99 0,01 20,0 ... 199,9 200 ... 2000 ρ ( Spez. Widerstand) 0,50 ... 19,99 0,01 [Ohm*cm] 20,0 ... -
Seite 12: Verschleißteile Und Zubehör
903 858 IDS-Verbindungskabel, 100 m AS/IDS-100 903 859 Blindstopfen für IDS-Stecker (Sensor) BPO/IDS 900 908 371 Blindstopfen für IDS-Buchse (Kabel) BPI/IDS 900 908 370 Weiteres Zubehör finden Sie in der Preisliste zum WTW-Katalog "Messtechnik für Labor und Umwelt". ba75824d04 04/2015... - Seite 14 Weitere Informationen darüber, wie Xylem Ihnen helfen kann, finden Sie auf xyleminc.com ® Serviceadresse: Xylem Analytics Germany Sales GmbH & Co. KG Dr.-Karl-Slevogt-Str. 1 82362 Weilheim Germany Tel.: +49 881 183-325 Fax: +49 881 183-414 E-Mail wtw.rma@xyleminc.com Internet: www.WTW.com Xylem Analytics Germany GmbH Dr.-Karl-Slevogt-Str. 1 82362 Weilheim Germany...
