Kombinierter Leitfähigkeits-Sauerstoffsensor
Combined Conductivity and Dissolved Oxygen Sensor Page
Sonde combinée conductivité et oxygène
Sensor combinado de oxígeno y de conductibilidad
ba75383defs03
10/2004
Instrucciones de operación
ConOx
Bedienungsanleitung
Operating manual
Mode d'emploi
Seite
Page
Página 75
1
25
49
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für wtw ConOx
Inhaltszusammenfassung für wtw ConOx

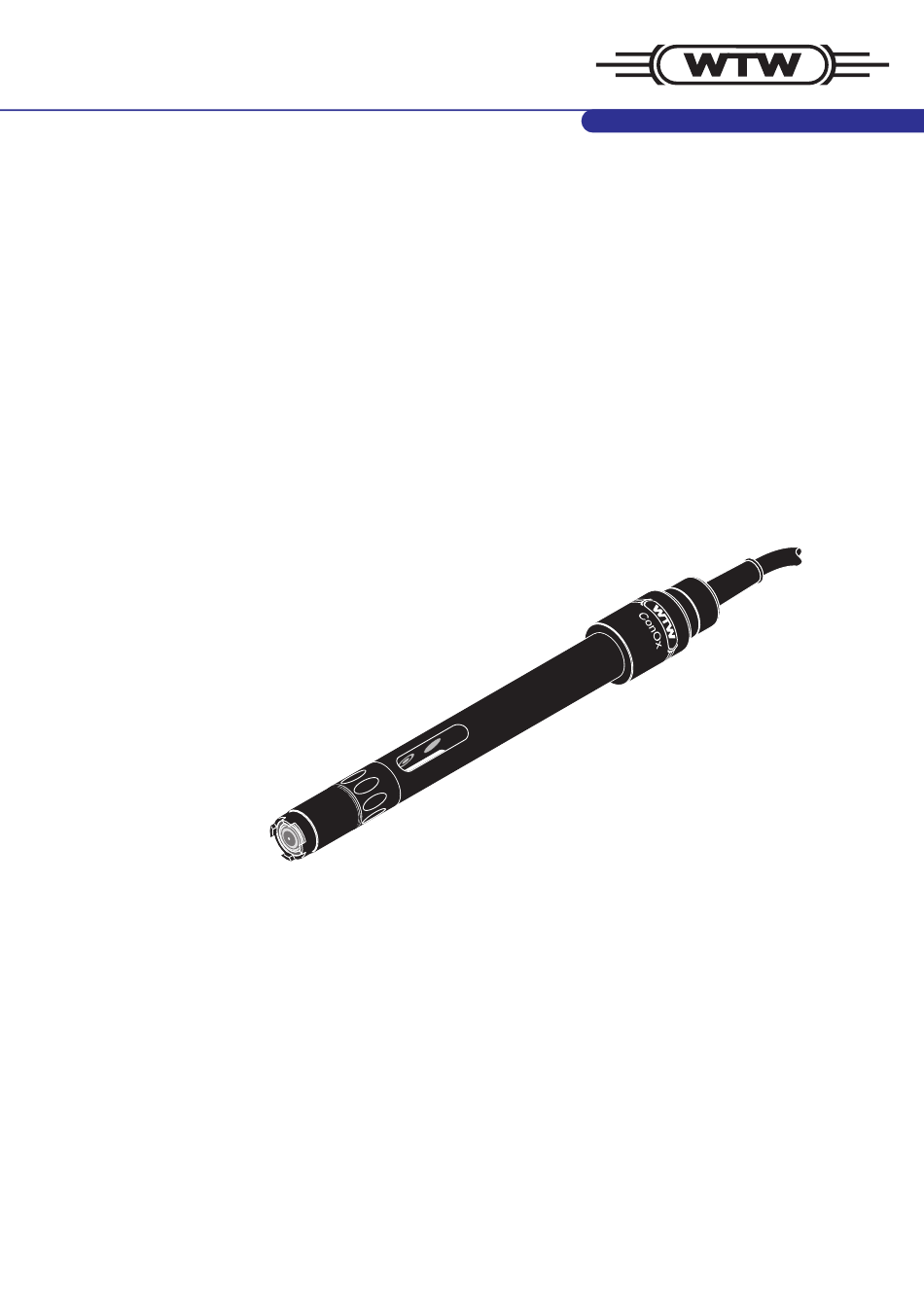

- Seite 1 Bedienungsanleitung Operating manual Mode d'emploi Instrucciones de operación ConOx Kombinierter Leitfähigkeits-Sauerstoffsensor Seite Combined Conductivity and Dissolved Oxygen Sensor Page Sonde combinée conductivité et oxygène Page Sensor combinado de oxígeno y de conductibilidad Página 75 ba75383defs03 10/2004...
- Seite 2 Auch Irrtümer können wir nicht ganz ausschließen. Haben Sie des- halb bitte Verständnis, dass aus den Angaben, Abbildungen und Beschrei- bungen keine juristischen Ansprüche abgeleitet werden können. © Copyright Weilheim 2004, WTW GmbH Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der WTW GmbH, Weilheim. Printed in Germany.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ConOx - Inhaltsverzeichnis Überblick ......... 4 Aufbau und Funktion . -
Seite 4: Überblick
Überblick ConOx Überblick Aufbau und Funktion Die ConOx ist ein modularer Sensor für Leitfähigkeit, Sauerstoffgehalt und Temperatur. Er ist aus zwei Grundkomponenten aufgebaut: l Leitfähigkeits-Basismodul nach dem Vierpol-Messprinzip mit integriertem Temperaturmessfühler l Abnehmbares Sauerstoff-Modul nach dem galvanischen Messprinzip Aufbau ConOx Leitfähigkeits-Basismodul... -
Seite 5: Geräteidentifikation
Einsatzbereiche l Fischzucht l Grundwasser-Messungen l Anwendungen im Wasser-Labor Geräteidentifikation Auf beiden ConOx-Modulen ist eine Seriennummer aufgeprägt. Halten Sie diese Nummern für Rückfragen an die WTW-Serviceabteilung bereit. Die Seriennummern enthalten folgende Informationen: Leitfähigkeits- Die Nummer ist auf dem Schaft aufgeprägt. -
Seite 6: Sicherheit
Hinweise, die genau beachtet werden müssen, um mögli- che leichte Verletzungen oder Schäden am Gerät oder der Umwelt zu vermeiden. Inbetriebnahme Lieferumfänge 3.1.1 Lieferumfang ConOx l Kombi-Leitfähigkeits-Sauerstoff-Sensor ConOx, Sauerstoff-Modul betriebsfertig mit Elektrolytlösung befüllt l 1 Verschlusskappe für Leitfähigkeits-Basismodul l 1 Verschlusskappe für Sauerstoff-Modul l 3 Austausch-Membranköpfe WP 90... - Seite 7 ConOx Inbetriebnahme 3.1.2 Lieferumfang Leitfähigkeits-Basismodul l Leitfähigkeits-Basismodul l 1 Verschlusskappe, auf Leitfähigkeits-Basismodul montiert l Bedienungsanleitung ConOx 3.1.3 Lieferumfang Sauerstoff-Modul l Sauerstoff-Modul, betriebsfertig mit Elektrolytlösung befüllt l 1 Verschlusskappe, auf Sauerstoff-Modul montiert l 1 Austausch-Membrankopf WP 90 l Schleiffolie SF 300 l Elektrolytlösung ELY/G...
-
Seite 8: Herstellung Der Messbereitschaft
Inbetriebnahme ConOx Herstellung der Messbereitschaft 3.2.1 Messungen mit dem Leitfähigkeits-Basismodul Stellen Sie sicher, dass die Steckverbindung mit der Verschlusskappe dicht verschlossen ist. Im montierten Zustand muss die Verschlusskappe (1) bis zum Anschlag aufgeschraubt sein. Vor dem Aufschrauben der Verschlusskappe folgende Punkte prüfen: l Die Dichtung (2) muss sauber sein und gleichmäßig in der Nut sitzen. -
Seite 9: Messbetrieb Vorbereiten
ConOx Messen / Betrieb Sauerstoff-Modul Die Überwurfmutter lösen und das Sauerstoff-Modul vom Leitfähigkeits- abschrauben basismodul abziehen. Achtung Eine unsachgemäße Handhabung kann zur Freisetzung von Elektrolyt- lösung führen. Beim Abschrauben des Sauerstoff-Moduls nur an der Überwurfmutter (nicht am Membrankopf!) drehen. 3.2.3 Messbetrieb vorbereiten Den Sensor an das Messgerät anschließen. -
Seite 10: Aufbewahren
Wartung, Reinigung, Ersatzbedarf ConOx Hinweis Achten Sie beim Batterierührer BR 325 darauf, dass das Schutzrohr bereits die Einfräsung im Bereich des Leitfähigkeits-Basismoduls besitzt (ab Baujahr 2004). Aufbewahren Den Sensor mit Sauerstoff-Modul immer im Kalibriergefäß bei einer Tempe- ratur von 0 bis +50 °C aufbewahren. Sorgen Sie dafür, dass der Schwamm im Kalibriergefäß... -
Seite 11: Äußere Reinigung
ConOx Wartung, Reinigung, Ersatzbedarf Achtung Die Reinigungslösung RL/G reizt Augen und Haut. Beachten Sie folgen- de Punkte beim Umgang mit der Reinigungslösung RL/G: l Bei der Arbeit geeignete Schutzhandschuhe und Schutzbrille/Ge- sichtsschutz tragen. l Nach Hautkontakt gründlich abwaschen und benetzte Kleidung so- fort wechseln. -
Seite 12: Sauerstoff-Modul: Elektrolytlösung Und Membrankopf Wechseln
ARTUNGSHIN auf Seite 10. WEISE Allgemeines WTW liefert das Sauerstoff-Modul betriebsfertig aus (siehe Abschnitt 3). Ein Wechsel von Elektrolytlösung und Membrankopf ist nur erforderlich: l bei Auftreten eines Kalibrierfehlers bei stark verschmutzter Membran l bei beschädigter Membran l bei verbrauchter Elektrolytlösung Elektrolytlösung und Membrankopf wechseln... - Seite 13 ConOx Wartung, Reinigung, Ersatzbedarf Wassertropfen vorsichtig ab- Einen neuen Membrankopf Vorhandene Luftblasen durch schütteln. mit Elektrolytlösung ELY/G vorsichtiges Klopfen entfer- füllen. nen. Sie können Luftblasen zusätzlich verhindern, indem Sie die erste Füllung verwer- fen und noch einmal befüllen. Entlüftungsfläche nach oben! 4 mm Sensorkopf gründlich mit...
-
Seite 14: Sauerstoff-Modul: Elektroden Reinigen
Wartung, Reinigung, Ersatzbedarf ConOx Sauerstoff-Modul: Elektroden reinigen Achtung Beachten Sie vor Beginn der Arbeiten die A LLGEMEINEN ARTUNGSHIN auf Seite 10. WEISE Allgemeines Das Reinigen ist nur erforderlich bei Unter- und Übersteilheiten (Sensor nicht kalibrierbar), die durch Wechsel des Membrankopfs und der Elektrolytlösung nicht zu beheben sind. - Seite 15 ConOx Wartung, Reinigung, Ersatzbedarf Sensorkopf gründlich mit Gegenelektrode mindestens Wassertropfen vorsichtig ab- entionisiertem Wasser spü- 10 Minuten in entionisiertem schütteln. len. Wasser wässern. Einen neuen Membrankopf Vorhandene Luftblasen durch Sensorkopf mit Elektrolytlö- mit Elektrolytlösung ELY/G vorsichtiges Klopfen entfer- sung spülen.
-
Seite 16: Sauerstoff-Modul Auf Nullstromfreiheit Prüfen
Wartung, Reinigung, Ersatzbedarf ConOx Hinweis Für Messungen unter hohem Druck muss die Füllung vollkommen luftblasen- frei sein. Messbereitschaft Der Sensor ist nach ca. 30 bis 50 Minuten betriebsbereit. Anschließend den Sensor kalibrieren. Hinweis Wir empfehlen, für Messungen sehr geringer Sauerstoffkonzentrationen (<... -
Seite 17: Entsorgung
ConOx Wartung, Reinigung, Ersatzbedarf Entsorgung Achtung Die Elektrolytlösung ELY/G reizt Augen und Haut. Beachten Sie folgen- de Punkte beim Umgang mit der Elektrolytlösung ELY/G: l Bei der Arbeit geeignete Schutzhandschuhe und Schutzbrille/Ge- sichtsschutz tragen. l Nach Hautkontakt gründlich abwaschen und benetzte Kleidung so- fort wechseln. -
Seite 18: Was Tun, Wenn
Was tun, wenn ... ConOx Was tun, wenn ... Fehlersymptome Sauerstoffmessung Fehlersymptom Ursache Behebung Der Sensor ist an Luft – keine Verbindung Messgerät- – Verbindung Messgerät-Sensor und die Anzeige ist Sensor prüfen 0.0 mg/l bzw. 0 % O – Kabel defekt –... -
Seite 19: Technische Daten
ConOx Technische Daten Technische Daten Leitfähigkeits-Basismodul Allgemeine Messprinzip Vier-Elektroden-Messung Merkmale Zellenkonstante 0,475 cm ±1,5 % integrierter NTC 30 (30 k W / 25 °C) Temperaturmessfühler 187,5 Abmessungen (in mm) 15,3 17,5 21,7 Gewicht ca. 135 g (ohne Sauerstoff-Modul, mit 1,5 m Kabel) -
Seite 20: Sauerstoff-Modul
Sensor mit geschlossener IP 68 (3 x 10 Pa bzw. 3 bar) Steckverbindung Kabelstecker IP 67 (in gestecktem Zustand) Die ConOx erfüllt die Anforderungen gemäß Artikel 3(3) der Richtlinie 97/23/EG ("Druckgeräterichtlinie"). 1 m S/cm ... 2 S/cm Messbedingungen Leitfähigkeits-Messbereich Temperaturbereich 0 ... - Seite 21 ConOx Technische Daten Materialien Arbeitselektrode Gold Gegenelektrode Blei – Membrankopf – Überwurfmutter FEP, 13 µ m Membran – Sensorkopf Epoxy, PEEK – Steckverbindung PEEK Gewindesockel Edelstahl 1.4571 Dichtungen FPM (Viton) Verschlusskappe Steckverbindung Steckertyp 3-polige, wasserdichte Steckverbindung mit Überwurfmutter, verpolungssicher, Kontakte...
