24 Inbetriebnahme

Sondenhalter und Temperatursonde anbringen

1. Die Steckplatze von Monitor und Sondenhalter ausrichten und den Sondenhalter auf
den Monitor stecken.
Der Sondenhalter rastet in seiner Position ein.

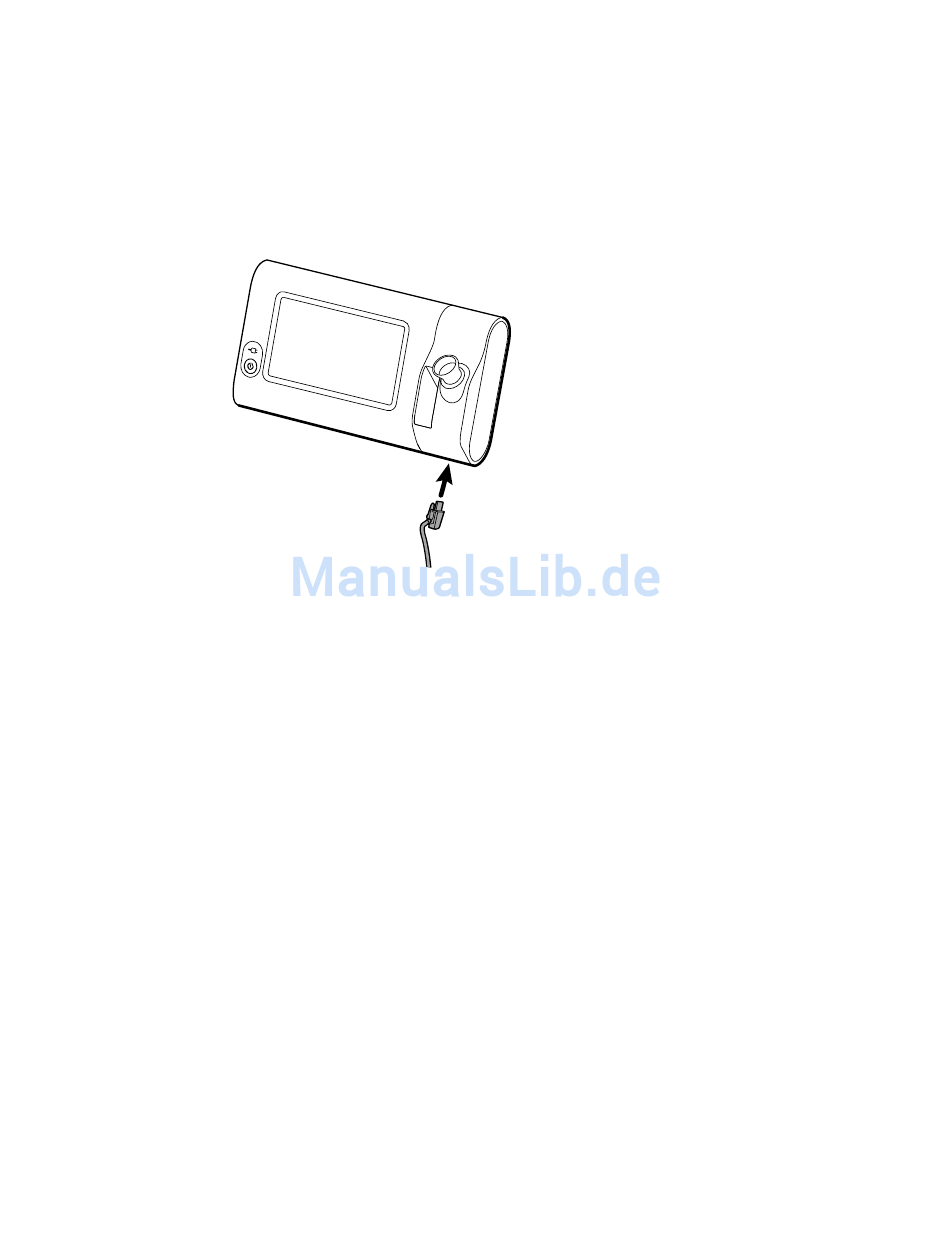

2. Den SureTemp-Sondenanschluss unten am Monitor anbringen.
3. Die SureTemp-Sonde in den Sondenhalter einsetzen.
4. Im Fach links vom Sondenhalter einen Karton Welch Allyn Sondenhüllen einlegen.
Bei Verwendung des Wagens können weitere Kartons mit Sondenhüllen in den
unteren Fächern des Wagens untergebracht werden.

Temperatursonde und Sondenhalter abnehmen

Zum Abziehen des Sondenkabels und Entfernen des Sondenhalters die folgenden
Schritte befolgen.
1. Die Federzunge auf dem SureTemp-Sondenstecker drücken und diesen aus dem
Anschluss ziehen. Der Anschluss befindet sich unten am Monitor.
2. Die SureTemp-Temperatursonde aus dem Sondenhalter entnehmen.
3. Den Sondenhalter nach oben und aus dem Monitor herausziehen.
NIBP-Schlauch anschließen
1. Die seitlichen Federzungen des Schlauchanschlusses mit Daumen und Zeigefinger
kräftig zusammendrücken.
2. Der Schlauchanschluss befindet sich an der Unterseite des Monitors.
3. Schlauchanschlussin einführen und kräftig drücken, bis beide Federzungen einrasten.

NIBP-Schlauch abziehen

1. Die Federzungen des Schlauchanschlusses mit Daumen und Zeigefinger
zusammendrücken.
®
Connex Spot Monitor
