23810 Diagnostic Otoscope and 23820 Otoscope/
Throat Illuminator
Material No. 720125 Rev. A
© 2013 Welch Allyn, Inc.
ENGLISH
For guaranteed performance, use only Welch Allyn lamps and specula.
Conforms with:
IEC/UL/CSA/EN 60601-1
Symbols
Attention. Read Operating Manual for Cautions and Instructions
for Use.
Type BF applied part
Reorder number
Product Identifier
Manufacturer & Date of Manufacture (YYYY-MM-DD)
Professional use only
Authorized Representative in the European Community
Global Trade Item Number
Consult operating instructions
Batch code
Warnings/Cautions
WARNING: Lamps may be hot. Allow the lamps to cool before
removing.
WARNING: To minimize external otoscope housing temperatures,
on-time should not exceed 2 minutes and off-time should not be
less than 10 minutes.
CAUTION: Halogen lamps are pressurized to provide maximum
efficiency and illumination. Mistreatment may cause shattering.
Protect lamp surface against abrasions and scratches. Use
protective eyeglasses when handling. Verify power is off when
replacing lamp. Dispose of lamp with care.
Operating Instructions
Attaching Otoscope Head to power source
(Figure 1)
Align the cutouts in the Otoscope Head base with lugs on power source. Push in
slightly and turn 90°. The Otoscope is now ready to use. To remove, reverse this
procedure. The Otoscope Heads fit all 3.5 v. Welch Allyn power sources.
Using Focus
(Figure 2)
Use the focus in the Default or Free position.
Default Focus: align the green line on the focusing wheel to the green dot on
the side of the otoscope.
Free Focus: rotate the focus wheel (A) or (B) to zoom in or out.
Zoom in: rotate focus wheel towards longer dashes.
Zoom out: rotate focus wheel towards shorter dashes.
Attaching Specula
(Figure 3)
To attach the speculum onto the otoscope, twist the speculum clockwise into
the TipGrip (C) until it locks.
Removing Specula
To remove the speculum, turn the TipGrip (C) counterclockwise. Or grab the
speculum and twist it counterclockwise.
Note: Otoscope only supports Welch Allyn specula.
Using Throat Illuminator for REF 23820
(Figure 4)
1. Grasp the otoscope section with the left hand.
2. With the right hand, grasp the throat illuminator's collar at (D) (under the
silver ring).
3. While holding the throat illuminator collar stationary, twist the otoscope
section counterclockwise at (D) until the otoscope head is removed. The
throat illuminator is now ready for use.
4. To replace otoscope section, reverse the steps.
Note: It is important to note that while the throat illuminator section provides
an excellent source of general illumination, more than momentary direct skin
contact should be avoided due to possible heat build up.
Lamp Replacement
(Figure 5)
Repairs
Repairs should be performed at the factory.
Cleaning and Disinfection
For cleaning the mirror or lenses, use only a clean, dry optical-grade cloth. Do
not use alcohol or other chemical solutions.
The window may be cleaned with a cotton swab or lens paper dipped in
alcohol.
The Head housing may be cleaned and disinfected with an appropriate health
care low- or intermediate-level cleaner/disinfecting wipe that incorporates
either a 1:10 sodium hypochlorite (bleach) solution or isopropyl alcohol as the
active disinfection ingredient.
Follow wipe manufacturer's instructions for appropriate use, contact times and
applicable warnings and precautions.
Do not excessively saturate the Head.
Do not immerse Head in any solution.
Do not sterilize the Head. After disinfection, inspect for visible signs of
deterioration. If evidence of damage or deterioration is present, discontinue use
and contact Welch Allyn or your area representative.
Accessories
:
Insufflator bulb REF 23804
Lamps REF 06500-U or REF 06500-LED
Disposable Specula
REF 52432-U, 2.75 mm
REF 52434-U, 4.25 mm
Reusable Specula
REF 24302-U, 2.5 mm
REF 24303-U, 3 mm
REF 24304-U, 4 mm
REF 24305-U, 5 mm
REF 24400-U, Set of 4

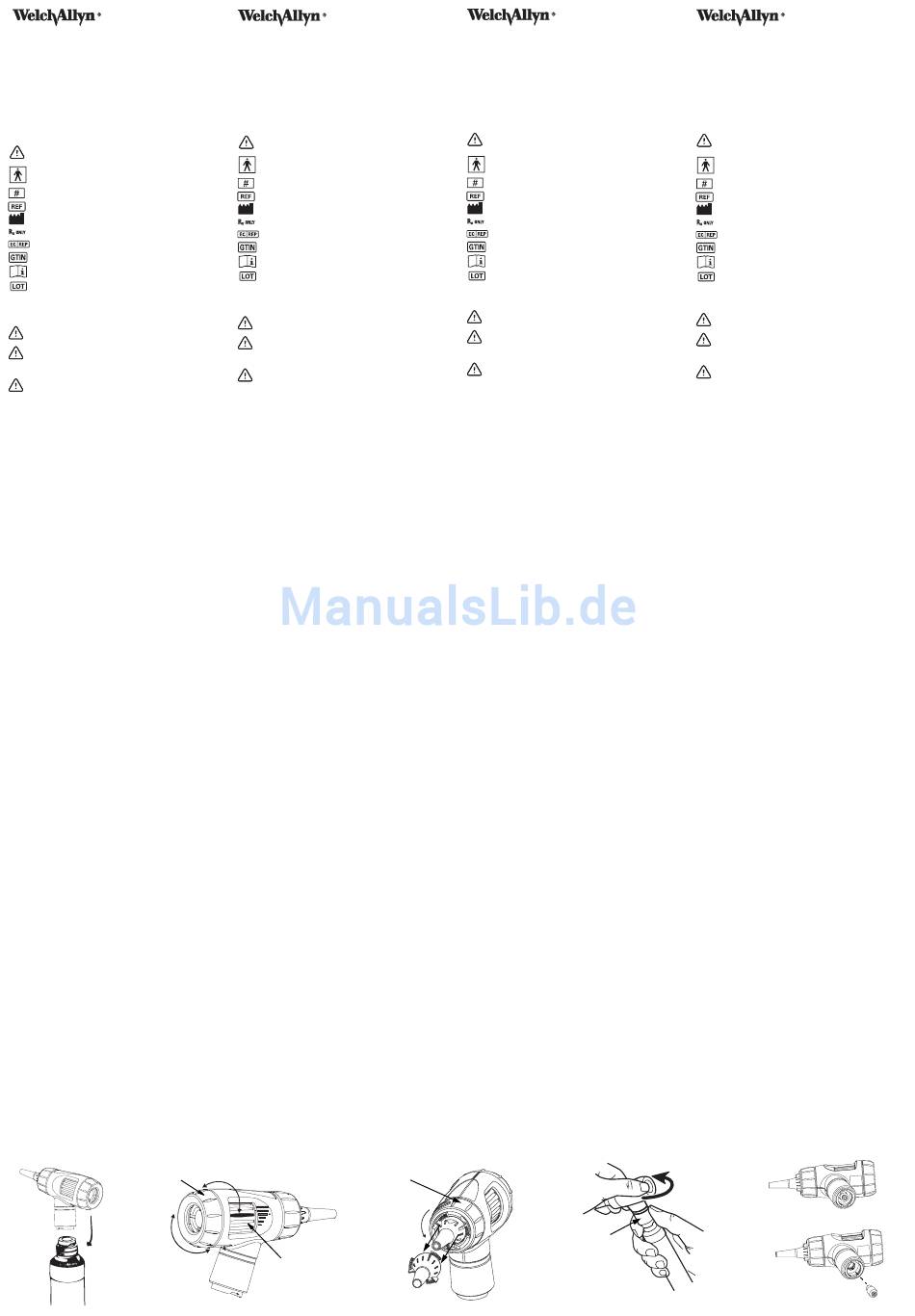

Figure 1 / Abb. 1 / Figura 1
(B)
Otoscope de diagnostic 23810 et otoscope/
Illuminateur de la gorge 23820
FRANÇAIS
Utilisez exclusivement les lampes et spéculums Welch Allyn pour obtenir les
performances garanties.
Conforme à :
IEC/UL/CSA/EN 60601-1
Symboles
Attention. Lire le manuel d'utilisation pour
connaître les mises en garde et consignes
Pièce appliquée de type BF
Référence de commande
Identifiant du produit
Fabricant et date de fabrication (AAAA-MM-JJ)
À usage professionnel uniquement
Représentant autorisé dans la Communauté européenne
Référence de commerce international
Consulter le mode d'emploi.
Code de lot
AVERTISSEMENT/ATTENTION
AVERTISSEMENT : Les lampes peuvent être brûlantes. Les laisser
refroidir avant de les retirer.
AVERTISSEMENT : Pour minimiser les températures du boîtier
externe de l'otoscope, la durée de marche ne doit pas dépasser
2 minutes et celle d'arrêt ne doit pas être inférieure à 10 minutes.
ATTENTION: Les lampes à halogène sont pressurisées pour
fournier une efficacité et un éclairage maximum. Une manipulation
incorrect rique de les briser. Protéger la surface de la lampe contre
les objets abrasifs ou qui risquent de rayer. Porter des lunettes de
protection lors de la manipulation. S'assurer que l'appareil est hors
tension lors du remplacement de la lampe. Jeter la lampe avec
précaution.
Mode d'emploi
Relier la tête de l'otoscope à une source d'alimentation
(Figure 1)
Alignez les découpes de la base de la tête de l'otoscope sur les cosses de la
source d'alimentation. Appuyez légèrement et tournez à 90 °. L'otoscope est
maintenant prêt à être utilisé. Inversez cette procédure pour le retirer. Toutes
les sources d'alimentation Welch Allyn de 3,5 volts conviennent pour les têtes
d'otoscope.
Utiliser la focalisation
(Figure 2)
Utilisez la focalisation dans la position Défaut ou Libre.
Focalisation par défaut : alignez la ligne verte de la roue de focalisation sur
le point vert situé sur le côté de l'otoscope.
Focalisation libre : faites tourner la roue de focalisation (A) ou (B) pour
effectuer un zoom avant ou arrière.
Zoom avant : faites tourner la roue de focalisation vers les tirets les plus longs.
Zoom arrière : faites tourner la roue de focalisation vers les tirets les plus courts.
Fixer le spéculum
(Figure 3)
Pour attacher le spéculum à l'otoscope, faites-le tourner dans le sens des
aiguilles d'une montre dans la poignée (C) jusqu'à ce qu'il s'enclenche.
Retirer le spéculum
Pour retirer le spéculum, faites tourner la poignée (C) dans le sens inverse des
aiguilles d'une montre. Vous pouvez également saisir le spéculum et le faire
tourner dans le sens inverse des aiguilles d'une montre.
Remarque : L'otoscope n'accepte que les spéculums Welch Allyn.
Utiliser l'illuminateur de gorge pour RÉF 23820
(Figure 4)
1. Saisissez la partie otoscope de la main gauche.
2. Saisissez la bague de l'illuminateur (D) (sous l'anneau argenté) de la main
droite.
3. Maintenez la bague de l'illuminateur immobile, et faites tourner la partie
otoscope dans le sens inverse des aiguilles d'une montre (D) jusqu'à ce
que la tête de l'otoscope soit retirée. L'illuminateur de gorge est
maintenant prêt à être utilisé.
4. Inversez ces étapes pour remettre en place la partie otoscope.
Remarque : Il est important de noter que, bien que la partie illuminateur de
gorge fournisse une excellente source d'éclairage général, vous devez éviter les
contacts cutanés directs autres que momentanés en raison de l'accumulation
éventuelle de chaleur.
Remplacement de la lampe
(Figure 5)
Réparations
Les réparations doivent être effectuées à l'usine.
Nettoyage et désinfection
Pour nettoyer le miroir ou les objectifs, utiliser uniquement un chiffon propre et
sec de qualité optique. Ne pas utiliser d'alcool ou d'autres solutions chimiques.
La fenêtre peut être nettoyée à l'aide d'un coton-tige ou de papier optique
trempé dans l'alcool.
Le boîtier de la tête peut être nettoyé et désinfecté à l'aide d'une lingette
nettoyante/désinfectante de qualité médicale intermédiaire ou faible,
constituée d'une solution à base de 1:10 d'hypochlorite de sodium (Eau de
Javel) ou d'alcool isopropylique comme composant de désinfection actif.
Pour essuyer le dispositif, appliquer les instructions du fabricant afin de
connaître le mode d'utilisation, les durées de contact et les précautions et
avertissements applicables.
Ne pas saturer la tête de liquide.
Ne pas immerger la tête dans une solution.
Ne pas stériliser la tête. Après la désinfection, procéder à une inspection pour
détecter tout signe visible de détérioration. En cas de trace de dommage ou de
détérioration, cesser d'utiliser le dispositif et contacter Welch Allyn ou le
représentant local.
Accessoires
:
Ampoule d'insufflation RÉF 23804
Lampe RÉF 06500-U ou RÉF 06500-LED
Spéculum jetable
RÉF 52432-U, 2,75 mm
RÉF 52434-U, 4,25 mm
Spéculum réutilisable
RÉF 24302-U, 2,5 mm
RÉF 24303-U, 3 mm
RÉF 24304-U, 4 mm
RÉF 24305-U, 5 mm
RÉF 24400-U, ensemble de 4
Figure 2 / Abb. 2 / Figura 2
(A)
Otoscopio diagnostico 23810 e Otoscopio/
Illuminatore per la gola 23820
ITALIANO
Per prestazioni garantite, utilizzare solo lampade e speculi
Welch Allyn.
Conforme a:
IEC/UL/CSA/EN 60601-1
Simboli
Attenzione. Leggere il manuale di funzionamento per conoscere le
avvertenze e le istruzioni d'uso d'utilisation
Parte applicata di tipo BF
Numero per il riordino
Identificatore del prodotto
Produttore e data di produzione (AAAA-MM-GG)
Solo per uso professionale
Rappresentante autorizzato nella Comunità europea
Numero articolo per il commercio globale
Consultare le istruzioni operative.
Codice di lotto
AVVERTENZA/ATTENZIONE
AVVERTENZA : le lampade potrebbero essere roventi. Prima della
sostituzione, lasciare raffreddare la lampada.
AVVERTENZA : per ridurre al minimo le temperature
dell'alloggiamento dell'otoscopio esterno, il tempo di
funzionamento non dovrà superare 2 minuti e il tempo di riposo
non dovrà essere minore di 10 minuti.
ATTENZIONE : le lampade alogene sono pressurizzate per fornire livelli
massimi di efficienza e di illuminazione. Un trattamento errato può dare
origine a frantumazioni. Proteggere il vetro della lampada contro
abrasioni e graffi. Usare occhiali protettivi durante la manipolazione.
Durante la sostituzione della lampada controllare che l'alimentazione
elettrica sia spenta. Smaltire la lampada conformemente.
Istruzioni operative
Collegamento della testa dell'otoscopio alla sorgente di
alimentazione
(Figura 1)
Allineare le finestre nella base della testa dell'otoscopio con i perni sulla
sorgente di alimentazione. Premere leggermente verso l'interno e ruotare di 90 °.
L'otoscopio è ora pronto per l'utilizzo. Per rimuoverlo, invertire questa
procedura. Le teste dell'otoscopio si adattano a tutte le sorgenti di
alimentazione Welch Allyn da 3,5 V.
Utilizzo della messa a fuoco
(Figura 2)
Utilizzare la messa a fuoco nella posizione Predefinita o Libera.
Messa a fuoco predefinita: allineare la linea verde sulla rotella di messa a
fuoco col punto verde sul lato dell'otoscopio.
Messa a fuoco libera: ruotare la rotellina di messa a fuoco (A) o (B) per
ingrandire o ridurre.
Ingrandimento: ruotare la rotellina di messa a fuoco verso i trattini più lunghi.
Riduzione: ruotare la rotellina di messa a fuoco verso i trattini meno lunghi.
Collegamento di speculi
(Figura 3)
Per collegare gli speculi all'otoscopio, piegare gli speculi in senso orario nella
TipGrip (C) fino a quando si bloccano.
Rimozione di speculi
Per rimuovere gli speculi, ruotare la TipGrip (C) in senso antiorario. Oppure
afferrare gli speculi e piegarli in senso antiorario.
Nota: l'otoscopio supporta solo speculi Welch Allyn.
Utilizzo dell'illuminatore per la gola per REF 23820
(Figura 4)
1. Afferrare la sezione dell'otoscopio con la mano sinistra.
2. Con la mano destra, afferrare il collare dell'illuminatore per la gola a (D)
(sotto l'anello color argento).
3. Piegare la sezione dell'otoscopio in senso antiorario a (D), tenendo nel
contempo fermo l'illuminatore per la gola, fino a rimuovere la testa
dell'otoscopio. L'illuminatore per la gola è ora pronto per l'utilizzo.
4. Per sostituire la sezione dell'otoscopio, invertire i passaggi.
Nota: è importante notare che mentre la sezione dell'illuminatore per la gola
fornisce una sorgente eccellente di illuminazione generale, è opportuno evitare
un contatto cutaneo diretto che non sia temporaneo a causa del possibile
accumulo di calore.
Sostituzione della lampada
(Figura 5)
Riparazioni
Le riparazioni devono essere eseguite in fabbrica.
Pulizia e disinfezione
Per la pulizia dello specchio o delle lenti utilizzare soltanto un panno per uso
ottico pulito e asciutto. Non utilizzare alcol o altre soluzioni chimiche.
La finestra può essere pulita con un batuffolo di cotone o con carta per lenti
imbevuti di alcol.
L'alloggiamento della testina può essere pulito e disinfettato con un adeguato
panno detergente/disinfettante di livello medio-basso per uso medico imbevuto
di una soluzione di ipoclorito di sodio 1:10 (candeggina) o di alcol isopropilico
come ingrediente disinfettante attivo.
Consultare le istruzioni di pulizia del produttore per applicare la modalità d'uso e i
tempi di contatto corretti e conoscere le avvertenze e le precauzioni applicabili.
Non saturare eccessivamente la testina.
Non immergere la testina in alcuna soluzione.
Non sterilizzare la testina. Dopo la disinfezione, verificare l'eventuale presenza di
segni visibili di deterioramento. Qualora siano presenti segni di danneggiamento
o deterioramento, interrompere l'utilizzo del dispositivo e rivolgersi a Welch Allyn
o al proprio rappresentante di zona.
Accessori
:
Bulbo insufflatore REF 23804
Lampada REF 06500-U o REF 06500-LED
Speculi monouso
REF 52432-U, 2,75 mm
REF 52434-U, 4,25 mm
Speculi riutilizzabili
REF 24302-U, 2,5 mm
REF 24303-U, 3 mm
REF 24304-U, 4 mm
REF 24305-U, 5 mm
REF 24400-U, set di 4
Figure 3 / Abb. 3 / Figura 3
(C)
Diagnostik-Otoskop 23810 und Otoskop/
Leuchtaufsatz für den Hals 23820
DEUTSCH
Um die Funktion des Geräts zu garantieren, ausschließlich Lampen und Spekula
von Welch Allyn verwenden.
Konform mit:
IEC/UL/CSA/EN 60601-1
Symbole
Vorsicht. Vorsichtsmaßnahmen und Gebrauchsanweisung
in der Bedienungsanleitung beachten
Anwendungsteil vom Typ BF
Nachbestellnummer
Produkt-ID
Hersteller und Herstellungsdatum (JJJJ-MM-TT)
Benutzung nur durch Fachpersonal
Autorisierter Händler in der Europäischen Gemeinschaft
GTIN (Global Trade Item Number)
Gebrauchsanweisung beachten
Chargencode
Sicherheits/Warnhinweise
WARNUNG: Lampe kann heiß sein. Lampe vor dem Entfernen abkühlen lassen.
WARNUNG: Zur Minimierung der Außentemperatur des O
toskop-Gehäuses das Gerät maximal 2 Minuten lang eingeschaltet
lassen und frühestens nach 10 Minuten wieder einschalten.
VORSICHT: Halogenlampen stehen unter Druck, um maximale
Effizienz und Beleuchtung bereitzustellen. Eine falsche
Handhabung kann zum Zerbrechen führen. Lampenoberfläche
gegen Abscheuerungen und Kratzer schützen. Beim Handhaben
Schutzbrille tragen. Beim Lampenaustausch vergewissern, dass
die Stromzufuhr unterbrochen ist. Lampe vorsichtig entsorgen.
Bedienanweisungen
Otoskopkopf an die Stromquelle anschließen
(Abbildung 1)
Die Aussparungen des Otoskopkopfschaftes auf die Anschlussstücke der
Stromquelle ausrichten. Vorsichtig hineinschieben und um 90 ° drehen. Das
Otoskop kann nun eingeschaltet werden. Um den Otoskopkopf von der
Stromquelle zu trennen, den Vorgang umkehren. Der Otoskopkopf ist für alle
Batterien mit 3,5 V von Welch Allyn zugelassen.
Fokus verwenden
(Abbildung 2)
Für den Fokus die Einstellung Standard oder Frei verwenden.
Standard-Fokus: Die grüne Linie am Fokussierrad auf den grünen Punkt an der
Seite des Otoskops ausrichten.
Freier Fokus: Das Fokussierrad (A) oder (B) drehen, um die Ansicht zu
vergrößern oder zu verkleinern.
Vergrößern: Das Fokussierrad in Richtung der längeren Markierungsstriche drehen.
Verkleinern: Das Fokussierrad in Richtung der kürzeren Markierungsstriche drehen.
Spekulum aufsetzen
(Abbildung 3)
Das Spekulum auf den Aufsatzhalter (C) des Otoskops aufsetzen und nach
rechts drehen, bis es einrastet.
Spekulum entfernen
Den Aufsatzhalter (C) oder das Spekulum nach links drehen.
Anmerkung: Für das Otoskop können nur Spekula von Welch Allyn verwendet werden.
Leuchtaufsatz für den Hals (REF 23820) verwenden
(Abbildung 4)
1. Den Otoskopgriff mit der linken Hand umfassen.
2. Mit der rechten Hand den Leuchtaufsatz für den Hals (D) am
Anschlussstück (unterhalb des Silberrings) umfassen.
3. Den Leuchtaufsatz für den Hals festhalten und den Otoskopgriff (D) nach
links drehen, bis sich der Otoskopkopf abnehmen lässt. Der Leuchtaufsatz
für den Hals kann nun verwendet werden.
4. Um den Otoskopgriff wieder aufzusetzen, die Schritte in umgekehrter
Reihenfolge ausführen.
Anmerkung: Der Leuchtaufsatz für den Hals ist eine hervorragende
Lichtquelle, die jedoch auch Wärme abstrahlt. Ein längerer direkter Hautkontakt
mit dem Gerät muss wegen der Erwärmung vermieden werden.
Austausch der Lampe
(Abbildung 5)
Reparaturen
Reparaturen sollten im Herstellungswerk durchgeführt werden.
Reinigung und Desinfektion
Spiegel oder Linse nur mit einem sauberen, trockenen Tuch in optischer Qualität
reinigen. Keinen Alkohol oder andere chemische Lösungen verwenden.
Das Fenster kann mit einem Wattebausch oder in Alkohol getränktem
Linsenputzpapier gereinigt werden.
Zum Reinigen und Desinfizieren des Kopfgehäuses kann ein geeignetes
schwaches oder mittelstarkes klinisches Reinigungs-/Desinfektionsmittel
verwendet werden, das als aktiven Desinfektionsinhaltsstoff entweder eine
1:10 verdünnte Lösung mit Natriumhypochlorit (Bleichmittel) enthält oder aber
Isopropyl-Alkohol.
Beachten Sie die Anweisungen des Herstellers in Bezug auf ordnungsgemäße
Verwendung, Kontaktzeiten sowie geltende Warn- und Vorsichtshinweise.
Nicht übermäßig befeuchten.
Den Kopf nicht in Lösung eintauchen.
Den Kopf nicht sterilisieren.
Nach der Desinfektion eine Sichtprüfung auf Abnutzung vornehmen. Bei
Anzeichen für Beschädigung oder Abnutzung die Benutzung einstellen und
Kontakt mit Welch Allyn oder Ihrem Gebietsvertreter aufnehmen.
Zubehör
:
Absaugball REF 23804
Lampe REF 06500-U oder REF 06500-LED
Einweg-Spekulum
REF 52432-U, 2,75 mm
REF 52434-U, 4,25 mm
Wiederverwendbares-Spekulum
REF 24302-U, 2,5 mm
REF 24303-U, 3 mm
REF 24304-U, 4 mm
REF 24305-U, 5 mm
REF 24400-U, 4-teiliges Set
Figure 4 / Abb. 4 / Figura 4
(D)
Figure 5 / Abb. 5 / Figura 5
