94 Wartung und Kundendienst

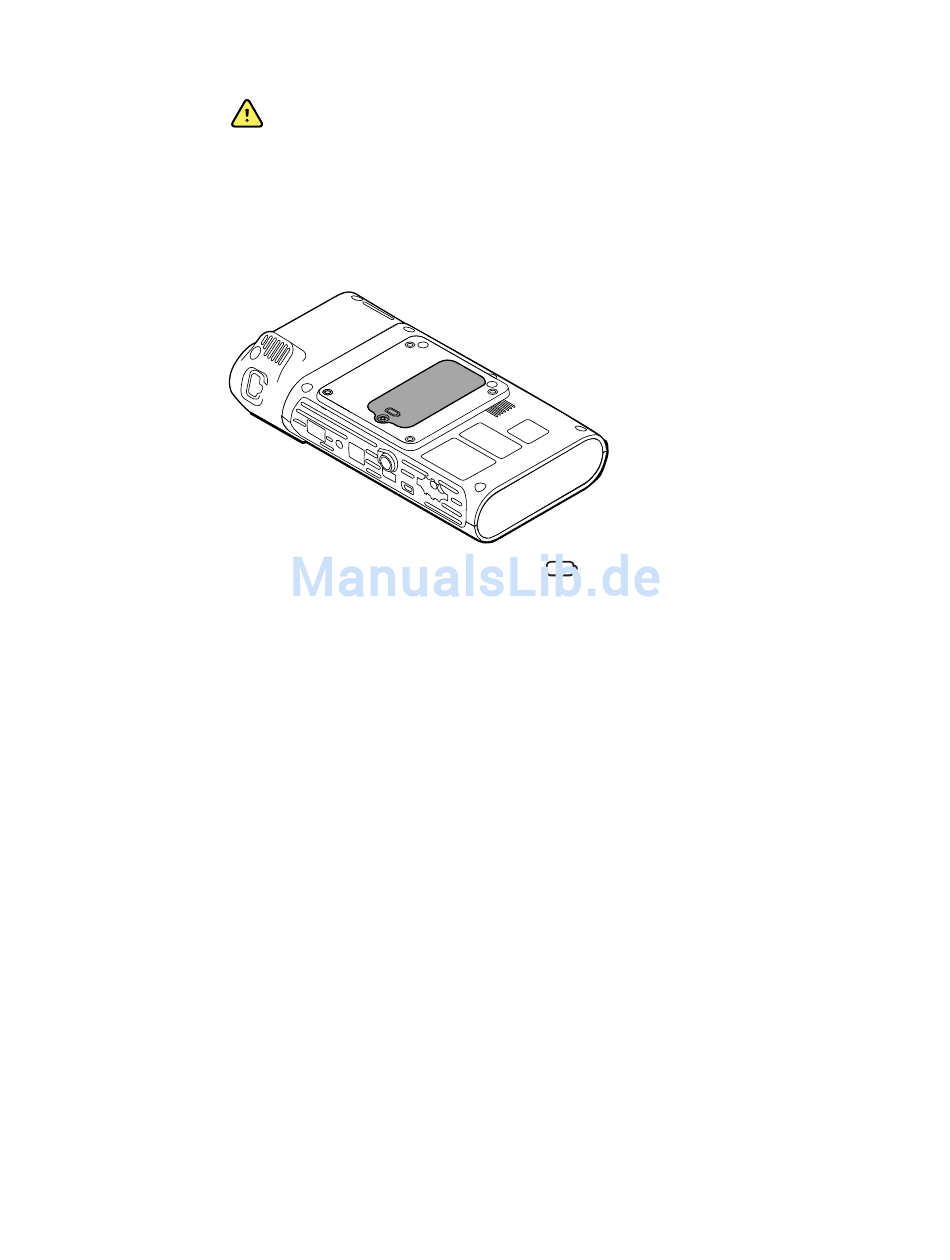

1. Den Monitor mit dem Display nach unten auf eine ebene Oberfläche stellen, um
Zugang zur Akku-Abdeckung zu erhalten.
2. Die Akku-Abdeckung ist mit dem Symbol
3. Die unverlierbare Schraube im unteren Teil der Akku-Abdeckung mit einem
Kreuzschlitzschraubendreher lösen und die Abdeckung abnehmen.
4. Den alten Akku aus dem Akkufach nehmen.
5. Den Akku-Verbindungsstecker von Akku-Anschlussbuchse des Monitors abziehen.
6. Den Akku-Verbindungsstecker für den neuen Akku in die Akku-Anschlussbuchse am
Monitor einstecken.
7. Den neuen Akku in das Akkufach einlegen.
8. Die Abdeckung wieder anbringen und die unverlierbare Schraube im unteren Teil der
Akku-Abdeckung festziehen.
Hinweis
Akku der APM-Arbeitsfläche ersetzen
Vor dem Herausnehmen des Akkus der APM-Arbeitsfläche den Monitor herunterfahren
und den Netzstecker ziehen.
Hinweis
1. Die unverlierbare Befestigungsschraube der Akku-Abdeckung im unteren Teil der
APM-Arbeitsfläche lösen.
WARNUNG Es dürfen nur von Welch Allyn zugelassene Zubehörteile und
diese nur entsprechend den Anweisungen des Herstellers verwendet
werden. Die Verwendung nicht zugelassener Zubehörteile zusammen mit
dem Monitor kann die Sicherheit von Patienten und Bedienern
beeinträchtigen, die Leistung und Genauigkeit des Produkts negativ
beeinflussen sowie zum Erlöschen der Produktgarantie führen.
Die Schraube nicht zu stark festziehen.
Zum Austauschen des Akkus der APM-Arbeitsfläche braucht diese nicht
vom Ständer demontiert zu werden.
Connex
gekennzeichnet.
®
Spot Monitor
