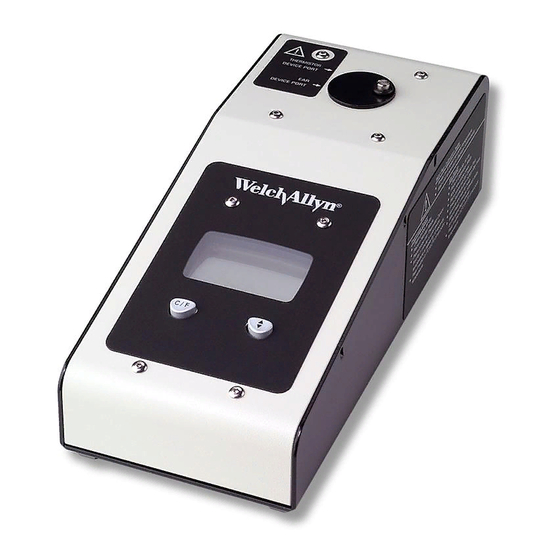

9600 Plus Calibration Tester

Werbung

loading

Verwandte Anleitungen für Welch Allyn 9600 Plus

Inhaltszusammenfassung für Welch Allyn 9600 Plus

  • Seite 1 9600 Plus Calibration Tester...
  • Seite 2 Welch Allyn. Welch Allyn assumes no responsibility for any injury to anyone, or for any illegal or improper use of the product, that may result from failure to use this product in accordance with the instructions, cautions, warnings, or statement of intended use published in this manual.

  • Seite 3: Inhaltsverzeichnis

    Operation........11 9600 Plus Calibration Tester Setup ....11 Welch Allyn SureTemp and SureTemp Plus Thermometers 13 Braun ThermoScan Pro 4000 Model.
  • Seite 4 Séquence de mise en marche ..... . . 7 Avant du testeur d’étalonnage 9600 Plus ....7 Fonctionnement .
  • Seite 5 Die Thermometer SureTemp und SureTemp Plus von Welch Allyn ....... . . 13 Das Modell ThermoScan Pro 4000 von Braun .

  • Seite 7: Introduction

    The user takes the “temperature” of the 9600 Plus Calibration Tester with the knowledge and assurance that precise readings are obtained because the unit is factory calibrated to National Institute of Standards and Technology (NIST) or equivalent devices.

  • Seite 8: Symbols And Descriptions

    Chapter 1 Introduction Welch Allyn 9600 Plus Calibration Tester Symbols and Descriptions Double Insulation. Direct Current. Handle with Care. Conforms to IEC 61010-1:2001 and EN 61010-1:2001 Attention! Caution; Consult Directions for Use for more information. Transport/Storage Temperature Relative Humidity Separate collection for electronic equipment...

  • Seite 9: Cautions

    Caution Do not immerse or soak the 9600 Plus Calibration Tester in any type of fluid. Caution Only trained Biomedical personnel should operate the 9600 Plus Calibration Tester and conduct calibration verification of thermometers.

  • Seite 10: Unpacking The 9600 Plus Calibration Tester

    Chapter 1 Introduction Welch Allyn 9600 Plus Calibration Tester Unpacking the 9600 Plus Calibration Tester Unpack the 9600 Plus Calibration Tester and inspect for missing items. Retain the shipping materials to return the device to Welch Allyn for recalibration. The following items are enclosed: •...

  • Seite 11: Controls And Indicators

    Controls and Indicators LCD Display Figure 1. LCD Display and Front Buttons Set Point Mode Temperature Calibration Set Units Point Temperature Current Cavity Temperature Temperature Celsius/Fahrenheit Selection Selection Button Button Calibration Set Point Temperature There are three Calibration Set Point temperatures used to test the calibration of the thermometer.

  • Seite 12: Temperature Units

    (Figure 1). The 9600 Plus Calibration Tester has two set point modes of operation. The Default mode (from the factory) causes the 9600 Plus Calibration Tester to heat ° ° up to the lowest set point (36.0 C / 96.8...

  • Seite 13: Power On Sequence

    Chapter 2 Controls and Indicators Power On Sequence The 9600 Plus Calibration Tester receives power from a wall- mount power pack that plugs into the back of the unit. There is no ON/OFF switch. On power up, the 9600 Plus Calibration Tester performs internal self-checks, displays an all-segments test pattern, beeps and displays the device’s current...
  • Seite 14 Chapter 2 Controls and Indicators Welch Allyn 9600 Plus Calibration Tester Figure 2. Front of the 9600 Plus Calibration Tester Power Jack Thermistor Device Port Dust Cover Ear Device Port...

  • Seite 15: Dust Cover

    Avoid spilling liquids onto the unit. If liquid or other contaminants enter the unit, Welch Allyn can not assure proper calibration and you must return the unit to Welch Allyn for recalibration.
  • Seite 16 Chapter 2 Controls and Indicators Welch Allyn 9600 Plus Calibration Tester...

  • Seite 17: Operation

    Operation 9600 Plus Calibration Tester Setup Place the 9600 Plus Calibration Tester on a level surface away from sunlight, drafts, and other sources of heat or cold. The 9600 Plus Calibration Tester takes approximately 20 minutes to heat to the lowest setting. When testing several...
  • Seite 18 1. Choose the proper mains plug insert and slide it over the two prongs in the power converter (Figure 2. Plug the power adapter into the 9600 Plus Calibration Tester (Figure 2) and the opposite end into a wall outlet.

  • Seite 19: Welch Allyn Suretemp And Suretemp Plus Thermometers

    Caution Store thermometers for testing in the same room as the 9600 Plus Calibration Tester for approximately 30 minutes prior to testing to allow for thermal accommodation. Figure 4. 9600 Plus Calibration Tester with the Welch Allyn SureTemp Plus Thermometer To begin calibration verification of the thermometers:...
  • Seite 20 4. Wait for approximately one minute or until temperature on the thermometer is stable for ten seconds. Compare the thermometer's temperature reading to the 9600 Plus' Calibration Set Point Temperature. If the temperatures are within ±0.1° C (±0.2° F), the thermometer is within calibration.

  • Seite 21: Braun Thermoscan Pro 4000 Model

    9600 Plus Calibration Tester for approximately 30 minutes prior to testing to allow for thermal accommodation. Figure 5. 9600 Plus Calibration Tester with the Braun ThermoScan Pro 4000 To begin calibration verifcation of the thermometers: 1. Clean the probe tip with a cotton swab slightly moistened...
  • Seite 22 4. Wait approximately three seconds, press the thermometer Start button, and watch for the "Exac Temp" light to flash. 5. Leave the thermometer in the 9600 Plus Calibration Tester until you hear a beep. 6. Remove the Pro 4000 Thermometer from the 9600 Plus Calibration Tester and read the temperature in the thermometer’s display.

  • Seite 23: Braun Thermoscan Pro 3000 Model

    "Changing the Calibration Set Point Temperature" (page 19). Braun ThermoScan Pro 3000 Model Caution Store thermometers for testing in the same room as the 9600 Plus Calibration Tester for approximately 30 minutes prior to testing to allow for thermal accommodation.
  • Seite 24 Chapter 3 Operation Welch Allyn 9600 Plus Calibration Tester Figure 6. 9600 Plus Calibration Tester with Braun ThermoScan Pro 3000 1. Clean the probe tip with a cotton swab slightly moistened with isopropyl alcohol, remove excess alcohol with a clean cotton swab, and let air dry for 5 minutes.Do not use any...

  • Seite 25: Changing The Calibration Set Point Temperature

    4. Wait approximately three seconds, press the thermometer Activation button, and listen for the beep. 5. Remove the Pro 3000 Thermometer from the 9600 Plus Calibration Tester and read the temperature in the thermometer’s display. If the temperatures are within ±0.2° C (±0.4°...
  • Seite 26 Chapter 3 Operation Welch Allyn 9600 Plus Calibration Tester...

  • Seite 27: Maintenance

    3. Rinse the cloth with water and thoroughly wring it out. 4. Wipe off the soap and water from the 9600 Plus. 5. Let the 9600 Plus Calibration Tester dry for 15 minutes. 6. Plug the electrical cord into the back of the unit.

  • Seite 28: Problem Solving

    26.7°C (65°F to 80 F). Allow 30 minutes for thermal accommodation prior to testing. Voltage Power adapter voltage problem Call Welch Allyn for replacement E0.1 Broken Heater, not heating at Return to Welch Allyn for service E0.2 Heater run away (heater does...
  • Seite 29 9600 Plus Calibration Tester Checks If several thermometers do not pass the calibration verification tests, check the 9600 Plus Calibration Tester to determine if it is out of calibration. Before sending the unit to an authorized Welch Allyn service center, complete the checks listed below.
  • Seite 30 30 minutes before conducting a calibration test. 2. Avoid exposure to extreme temperatures. Thermal gradients in the thermometer or the 9600 Plus Calibration Tester can cause unpredictable effects. Verify the 9600 Plus Calibration Tester is within the specified ambient temperature range of...

  • Seite 31: Specifications

    Storage Temperature: 0°C – 50°C (32°F – 122°F) Ambient Operating Temperature: 18.3° C to 26.7°C (65° F to 80° F) Operating Humidity: 20% to 95% RH. Non-Condensing Operating Controlled Temperature of 9600 Plus Specifications Low Setting: 36 C (96.8 Intermediate Setting: 38.5 C (101.3...

  • Seite 32: Electro-Magnetic Compatibility

    Chapter 4 Maintenance Welch Allyn 9600 Plus Calibration Tester Electro-Magnetic Compatibility This product has been tested and found to comply with all applicable requirements of council directive 89/336/EEC and its amendments. This product has been tested and found to comply with FCC Part 15.107 , Class B.

  • Seite 33: Warranty And Service

    Welch Allyn will not be responsible for loss associated with the use of any Welch Allyn product that (1) has had the serial number defaced, (2) has been repaired by anyone other than...

  • Seite 34: Service

    Welch Allyn assumes no responsibility if the 9600 Plus Calibration Tester is calibrated at an unauthorized service center. Send the 9600 Plus Calibration Tester to any one of the following authorized service centers for recalibration. USA, Central America, and South...
  • Seite 35 Directions for Use Chapter 5 Warranty and Service Welch Allyn Australia Pty. Ltd. Welch Allyn GmbH Technical Service Centers Technical Service Centers The Metro Centre Unit 5 Zollerstrasse 2-4 38-46 South Street D-72417 Jungingen Rydalmere NSW 2116 Australia Germany Tel: 011 612 9638-3000...
  • Seite 36 Chapter 5 Warranty and Service Welch Allyn 9600 Plus Calibration Tester...
  • Seite 37 Séquence de mise en marche ..... . . 7 Avant du testeur d’étalonnage 9600 Plus ....7 Fonctionnement .

  • Seite 39: Introduction

    (NIST) ou de dispositifs équivalents. Il n’est pas nécessaire ni recommandé d’effectuer des réglages. Le « corps noir » du système d’étalonnage 9600 Plus agit comme un réservoir thermique pour la sonde à thermistance et comme un radiateur thermique pour le thermomètre auriculaire à...

  • Seite 40: Symboles Et Descriptions

    Chapitre 1 Introduction Welch Allyn Testeur d’étalonnage 9600 Plus Symboles et descriptions Double isolation Courant continu Manipuler avec soin Conforme à l’IEC 61010-1:2001 et à l’EN 61010-1:2001 Attention ! Avertissement ; consulter les instructions pour de plus amples informations. Température de transport/conservation Humidité...

  • Seite 41: Mises En Garde

    à une perte de données. Mise en garde Ne pas immerger ou plonger le testeur d’étalonnage 9600 Plus dans quelque liquide que ce soit. Mise en garde Seul le personnel biomédical formé peut faire fonctionner le testeur d’étalonnage 9600 Plus et effectuer une vérification de l’étalonnage des...

  • Seite 42: Déballage Du Testeur D'étalonnage 9600 Plus

    Welch Allyn Testeur d’étalonnage 9600 Plus Déballage du testeur d’étalonnage 9600 Plus Ouvrir la boîte du testeur d’étalonnage 9600 Plus et vérifier s’il manque des pièces. Conserver les matériaux d’emballage afin de retourner l’appareil à Welch Allyn pour un réétalonnage.

  • Seite 43: Commandes Et Indicateurs

    Commandes et indicateurs Affichage ACL Figure 1. Affichage ACL et boutons avant Mode valeur consigne Unités Température température consigne étalonnage Température actuelle cavité Bouton Bouton sélection sélection Celsius/Fahrenheit température Température de consigne d’étalonnage Il existe trois températures de consigne d’étalonnage utilisées pour vérifier l’étalonnage du thermomètre.

  • Seite 44: Unités De Température

    Welch Allyn Testeur d’étalonnage 9600 Plus Température actuelle de la cavité La température actuelle de la cavité du testeur d’étalonnage 9600 Plus est indiquée par de grands chiffres au centre de l’écran (Figure Tandis que l’appareil passe graduellement à la température de consigne d’étalonnage choisie, la température réelle clignote à...

  • Seite 45: Séquence De Mise En Marche

    Chapitre 2 Commandes et indicateurs Séquence de mise en marche Le testeur d’étalonnage 9600 Plus est alimenté par un bloc d’alimentation mural qui se branche à l’arrière de l’appareil. Il n’y a pas d’interrupteur MARCHE/ARRÊT. Lors de la mise sous tension, le testeur d’étalonnage 9600 Plus effectue une auto-...
  • Seite 46 Chapitre 2 Commandes et indicateurs Welch Allyn Testeur d’étalonnage 9600 Plus Figure 2. Avant du testeur d’étalonnage 9600 Plus Fiche d’alimentation Port de sonde à thermistance Capuchon anti- poussière Port de dispositif auriculaire Capuchon anti-poussière Ce couvercle de plastique noir empêche les poussières de pénétrer dans les ports de sonde à...
  • Seite 47 étranger pénétrer dans les ports. Éviter toute éclaboussure de liquide sur l’appareil. Si un liquide ou tout autre contaminant pénètre dans l’appareil, Welch Allyn ne peut pas garantir son étalonnage et il doit être retourné à Welch Allyn pour être réétalonné.
  • Seite 48 Chapitre 2 Commandes et indicateurs Welch Allyn Testeur d’étalonnage 9600 Plus...

  • Seite 49: Fonctionnement

    Fonctionnement Installation du testeur d’étalonnage 9600 Plus Placer le testeur d’étalonnage 9600 Plus sur une surface plane à l’abri des rayons du soleil, des courants d’air et de toute source de chaleur ou de refroidissement. Le testeur d’étalonnage 9600 Plus met environ 20 minutes à chauffer pour atteindre la première température de consigne.
  • Seite 50 L ’affichage de la température clignotera un certain temps avant de devenir continu pour indiquer que le testeur d’étalonnage 9600 Plus s’est stabilisé et est prêt à être utilisé.

  • Seite 51: Thermomètres Welch Allyn Suretemp Et Suretemp Plus

    Mise en garde Placer les thermomètres à vérifier dans la même pièce que le testeur d’étalonnage 9600 Plus environ 30 minutes avant d’effectuer le test afin de permettre une accomodation thermique. Figure 4. Testeur d’étalonnage 9600 Plus avec le thermomètre Welch Allyn SureTemp Plus...
  • Seite 52 Comparer la lecture du thermomètre à la température de consigne du testeur d’étalonnage 9600 Plus. Si les températures sont à moins de ±0,1 °C (±0,2 °F) d’écart, le thermomètre respecte la norme d’étalonnage.

  • Seite 53: Modèle Braun Thermoscan Pro 4000

    Mise en garde Placer les thermomètres à vérifier dans la même pièce que le testeur d’étalonnage 9600 Plus environ 30 minutes avant d’effectuer le test afin de permettre une accomodation thermique. Figure 5. Testeur d’étalonnage 9600 Plus avec le thermomètre Braun ThermoScan Pro 4000...
  • Seite 54 Chapitre 3 Fonctionnement Welch Allyn Testeur d’étalonnage 9600 Plus Pour commencer la vérification de l’étalonnage des thermomètres : 1. Nettoyer l’extrémité de la sonde avec un tampon de ouate légèrement humecté d’alcool isopropylique, essuyer le surplus d’alcool avec un tampon de ouate propre et laisser sécher à...

  • Seite 55: Modèle Braun Thermoscan Pro 3000

    Plus jusqu’au signal sonore. 6. Retirer le thermomètre Pro 4000 du testeur d’étalonnage 9600 Plus et lire la température affichée sur le thermomètre. Si les températures sont à moins de ±0,2 °C (±0,4 °F) d’écart, le thermomètre respecte la norme d’étalonnage.
  • Seite 56 Chapitre 3 Fonctionnement Welch Allyn Testeur d’étalonnage 9600 Plus Figure 6. Testeur d’étalonnage 9600 Plus avec le thermomètre Braun ThermoScan Pro 3000 1. Nettoyer l’extrémité de la sonde avec un tampon de ouate légèrement humecté d’alcool isopropylique, essuyer le surplus d’alcool avec un tampon de ouate propre et laisser sécher à...
  • Seite 57 Activation du thermomètre et attendre le signal sonore. 5. Retirer le thermomètre Pro 3000 du testeur d’étalonnage 9600 Plus et lire la température affichée sur le thermomètre. Si les températures sont à moins de ±0,2 °C (±0,4 °F) d’écart, le thermomètre respecte la norme d’étalonnage.

  • Seite 58: Modification De La Température De Consigne D'étalonnage

    Chapitre 3 Fonctionnement Welch Allyn Testeur d’étalonnage 9600 Plus Modification de la température de consigne d’étalonnage Pour passer de l’une à l’autre des valeurs de consigne, maintenir la touche de Sélection de température jusqu’à ce qu’une tonalité se fasse entendre. La valeur de consigne nouvellement choisie apparaît dans l’angle supérieur gauche de l’écran ACL.

  • Seite 59: Entretien

    Faire très attention que l’eau et le détergent n’entrent pas dans les deux ports de dispositif. 3. Rincer le chiffon à l’eau et l’essorer à fond. 4. Éponger le détergent et l’eau de l’appareil 9600 Plus. 5. Laisser le testeur d’étalonnage 9600 sécher pendant 15 minutes.

  • Seite 60: Dépannage

    Chapitre 4 Entretien Welch Allyn Testeur d’étalonnage 9600 Plus Dépannage Erreur Problème Solution Le testeur d’étalonnage ne peut La température ambiante et/ou la atteindre la température de température du dispositif doivent être ° ° consigne, car la pièce ou le...
  • Seite 61 Vérifications du testeur d’étalonnage 9600 Plus Si plusieurs thermomètres ne réussisent pas le test d’étalonnage, vérifier le testeur d’étalonnage 9600 Plus pour établir s’il donne des résultats hors plage. Avant d’envoyer l’appareil à un centre d’entretien Welch Allyn agréé, effectuer les vérifications ci- dessous.
  • Seite 62 Chapitre 4 Entretien Welch Allyn Testeur d’étalonnage 9600 Plus 3. S’assurer que le testeur d’étalonnage 9600 Plus n’est pas exposé à des températures extrêmes pouvant endommager la précision de la thermistance. L ’exposition du testeur d’étalonnage 9600 Plus à des températures élevées peut altérer ses caractéristiques de résistance et de température,...

  • Seite 63: Spécifications

    Température ambiante de fonctionnement : 18,3 °C à 26,7 °C (65 °F à 80 °F) Humidité de fonctionnement : HR de 20 % à 95 %. Sans condensation Spécifications de Température contrôlée de l’appareil 9600 Plus fonctionnement Réglage inférieur : 36 °F (96,8 °F) Réglage intermédiaire : 38,5 °F (101,3 °F)

  • Seite 64: Compatibilité Électromagnétique

    Chapitre 4 Entretien Welch Allyn Testeur d’étalonnage 9600 Plus Compatibilité électromagnétique Ce produit a été testé et constaté conforme à toutes les exigences en vigueur de la directive du conseil 89/336/EEC et à ses modifications. Ce produit a été testé et constaté conforme aux exigences du FCC Partie 15.107 , Classe B.

  • Seite 65: Garantie Et Entretien

    à compter de la date de la première expédition effectuée par Welch Allyn. La présente garantie est exécutée par Welch Allyn ou par l’un de ses représentants agréés, qui réparera ou remplacera, à la discrétion de Welch Allyn, n’importe lequel desdits vices, les pièces et la main-d’oeuvre étant gratuites.

  • Seite 66: Entretien

    à l’extérieur du carton de réexpédition. Les renvois sans numéro ARM ne seront pas acceptés. Pour de plus amples informations, veuillez contacter le représentant du service à la clientèle de votre centre d’entretien Welch Allyn, tel qu’indiqué ci-dessous. Tout l’équipement utilisé pour l’étalonnage du testeur d’étalonnage 9600 Plus est traçable conformément au NIST.
  • Seite 67 Mode d’emploi Chapitre 5 Garantie et entretien Welch Allyn Australia Pty. Ltd. Welch Allyn GmbH Centres de service technique Centres de service technique The Metro Centre Unit 5 Zollerstrasse 2-4 38-46 South Street D-72417 Jungingen Rydalmere NSW 2116 Australie Allemagne Tél : 011 612 9638-3000...
  • Seite 68 Chapitre 5 Garantie et entretien Welch Allyn Testeur d’étalonnage 9600 Plus...
  • Seite 69 Die Thermometer SureTemp und SureTemp Plus von Welch Allyn ........13 Das Modell ThermoScan Pro 4000 von Braun .

  • Seite 71: Einführung

    Wartung erfordern. Welch Allyn verwendet für den Bau des Kalibriertestgeräts 9600 Plus nur Präzisionskompo- nenten. Um die Übereinstimmung mit einem Eichnormal der NIST oder einer äquivalenten Einrichtung zu gewährleisten, sollten Sie den Kalibriertester 9600 Plus einmal pro Jahr zur Kalibrierung ins Werk einschicken.

  • Seite 72: Symbole Und Beschreibungen

    Kapitel 1 Einführung Welch Allyn Kalibriertester 9600 Plus Symbole und Beschreibungen Doppelt isoliert Gleichstrom Vorsichtig behandeln Konformität: IEC 61010-1:2001 und EN 61010-1:2001 Achtung! Weitere Informationen finden Sie in der Gebrauchsanleitung. Transport-/Lagertemperatur Relative Luftfeuchtigkeit Separate Erfassung von Elektronikteilen Recyclingfähig...

  • Seite 73: Vorsicht

    Vorsicht Den Kalibriertester 9600 Plus nicht in Flüssigkeit eintauchen oder einweichen. Vorsicht Nur geschultes biomedizinisches Personal sollte den Kalibriertester 9600 Plus verwenden und die Kalibrierung von Thermometern damit überprüfen. Vorsicht Wenn die Anschlüsse für den Thermistor oder das Ohrmessgerät nicht verwendet werden, diese mit der Staubschutzkappe abdecken.

  • Seite 74: Auspacken Des Kalibriertesters 9600 Plus

    Kapitel 1 Einführung Welch Allyn Kalibriertester 9600 Plus Auspacken des Kalibriertesters 9600 Plus Den Kalibriertester 9600 Plus auspacken und den Lieferumfang auf Vollständigkeit überprüfen. Den Verpackungskarton aufbewahren, um das Gerät zur Rekalibrierung an Welch Allyn zurückzusenden. Folgende Teile gehören zum Lieferumfang: •...

  • Seite 75: Bedienelemente Und Anzeigen

    Bedienelemente und Anzeigen Flüssigkristallanzeige Abbildung 1. LCD-Display und Tasten auf der Frontseite Sollwertmodus Temperaturein- heit Kalibriersolltemperatur Aktuelle Innentemperatur Temperaturaus- Auswahltaste für °C/°F wahltaste Kalibriersolltemperatur Es gibt drei Kalibriersolltemperaturen, die zur Prüfung der Kalibrierung des Thermometers verwendet werden. Diese drei Temperaturen sind: 36 °C (96,8 °F), 38,5 °C (101,3 °F)

  • Seite 76: Aktuelle Innentemperatur

    Isttemperatur auf dem Display. Wenn das Gerät die Solltemperatur der Kalibrierung erreicht, blinkt die Temperaturanzeige in der Mitte des Displays nicht mehr. Temperatureinheiten Der Kalibriertester 9600 Plus kann die Temperaturen in °C oder in °F anzeigen. Sollwertmodus Auf dem LCD-Display wird entweder ein „D“ (Standardeinstel- lung) oder ein „L “...

  • Seite 77: Einschaltreihenfolge

    Einschalten führt das Kalibriergerät 9600 Plus verschiedenen interne Prüfungen durch, zeigt ein Testmuster zur Prüfung aller Anzeigesegmente, gibt Pieptöne aus und zeigt die aktuelle Gerätetemperatur an. Der Kalibriertester 9600 Plus heizt sich bei Bedarf sofort auf, um die gewünschte Solltemperatur für die Kalibrierung zu erreichen.
  • Seite 78 Kapitel 2 Bedienelemente und Anzeigen Welch Allyn Kalibriertester 9600 Plus Abbildung 2. Vorderseite des Kalibriertesters 9600 Plus Stromversorgungsstecker Anschluss für den Thermistor Staubschutzkappe Anschluss für das Ohrthermometer Staubschutzkappe Diese schwarze Kunststoffkappe verhindert, dass Staub in die Anschlüsse für Thermistor und Ohrthermometer gelangt. Zum...

  • Seite 79: Anschlüsse Für Thermistor Und Ohrthermometer

    Oberfläche nicht berühren und keine Fremdkörper in die Anschlüsse einführen. Es dürfen keine Flüssigkeiten in das Gerät gelangen. Wenn Flüssigkeiten oder andere Verunreinigungen in das Gerät gelangen, kann Welch Allyn eine ordnungsgemäße Kalibrierung nicht garantieren, und Sie müssen das Gerät zur Rekalibrierung an Welch Allyn zurücksenden.
  • Seite 80 Kapitel 2 Bedienelemente und Anzeigen Welch Allyn Kalibriertester 9600 Plus...

  • Seite 81: Betrieb

    Betrieb Konfiguration des Kalibriertesters 9600 Plus Den Kalibriertester 9600 Plus auf eine ebene Fläche stellen, auf der er vor Sonnenlicht, Zugluft und anderen Wärme- oder Kältequellen geschützt ist. Der Kalibriertester 9600 Plus benötigt etwa 20 Minuten, bis die niedrigste Solltemperatur erreicht ist.
  • Seite 82 1. Den richtigen Netzgerätestecker auswählen und über die beiden Kontakte im Netzteil schieben (Abbildung 2. Das Netzteil mit dem Kalibriertester 9600 Plus und das andere Ende mit einer Wandsteckdose verbinden (Abbildung 3. Die Anzeige des Sollwertmodus in der oberen linken Ecke des...

  • Seite 83: Die Thermometer Suretemp Und Suretemp Plus Von Welch Allyn

    Raum wie den Kalibriertester 9600 Plus etwa 30 Minuten lang aufbewahren, damit sich die Geräte an die Raumtemperatur anpassen können. Dann erst die Prüfung durchführen. Abbildung 4. Der Kalibriertester 9600 Plus und die Thermometer SureTemp Plus von Welch Allyn Beginn der Überprüfung der Kalibrierung der Thermometer:...
  • Seite 84 4. Etwa eine Minute warten, bis die Temperatur am Thermometer 10 Sekunden lang stabil angezeigt wird. Die Thermometertemperaturanzeige mit der Solltemperatur des Kalibriertester 9600 Plus vergleichen. Wenn beide Temperaturen um maximal ± 0,1 °C (± 0,2 °F) voneinander abweichen, ist das Thermometer korrekt kalibriert.

  • Seite 85: Das Modell Thermoscan Pro 4000 Von Braun

    30 Minuten lang aufbewahren, damit sich die Geräte an die Raumtemperatur anpassen können. Dann erst die Prüfung durchführen. Abbildung 5. Der Kalibriertester 9600 Plus mit dem ThermoScan Pro 4000 Beginn der Kalibrierüberprüfung der Thermometer: 1. Die Sondenspitze mit einem Tupfer reinigen, der mit etwas...
  • Seite 86 3. Eine neue Sondenhülle aufziehen. Die Sonde fest in den Anschluss für das Ohrthermometer drücken (Abbildung 4. Etwa drei Sekunden warten, die Starttaste des Thermometers drücken und die blinkende Anzeige „Exac Temp“ beobachten. 5. Das Thermometer in dem Kalibriertester 9600 Plus lassen, bis ein Piepton zu hören ist.

  • Seite 87: Das Modell Thermoscan Pro 3000 Von Braun

    20). Das Modell ThermoScan Pro 3000 von Braun Vorsicht Die zu prüfenden Thermometer in dem gleichen Raum wie den Kalibriertester 9600 Plus etwa 30 Minuten lang aufbewahren, damit sich die Geräte an die Raumtemperatur anpassen können. Dann erst die Prüfung durchführen.
  • Seite 88 Kapitel 3 Betrieb Welch Allyn Kalibriertester 9600 Plus Abbildung 6. Der Kalibriertester 9600 Plus mit dem ThermoScan Pro 3000 von Braun 1. Die Sondenspitze mit einem Tupfer reinigen, der mit etwas Isopropanol getränkt wurde. Den überschüssigen Alkohol mit einem sauberen Tupfer entfernen und 5 Minuten an der Luft trocknen lassen.
  • Seite 89 Gebrauchsanleitung Kapitel 3 Betrieb c. Die Taste /MEM drücken. d. Auf dem LCD-Display blinkt nach der Eigenüberprüfungs- sequenz die Anzeige „CAL “ . Auf dem Display blinkt „CAL “ , selbst wenn eine Temperatur gemessen wurde. e. Beide Tasten loslassen. 3.

  • Seite 90: Änderung Der Kalibriersolltemperatur

    Kapitel 3 Betrieb Welch Allyn Kalibriertester 9600 Plus Änderung der Kalibriersolltemperatur Um von einem Sollwert zum nächsten zu wechseln, die Taste Temperaturauswahl gedrückt halten, bis ein Piepton zu hören ist. Der neu ausgewählte Sollwert erscheint in der oberen linken Ecke des LCD-Displays. Die aktuelle Temperatur des Geräts wird angezeigt, beginnt zu blinken und blinkt weiter, bis sich die Temperatur im Inneren des Geräts bei neuen Solltemperatur...

  • Seite 91: Wartung

    Dabei sorgfältig darauf achten, dass weder Seife noch Wasser in die beiden Geräteanschlussöffnungen gelangen. 3. Das Tuch ausspülen und gründlich auswringen. 4. Seife und Wasser von dem Kalibriertester 9600 Plus abwischen. 5. Den Kalibriertester 9600 Plus 15 Minuten trocknen lassen.

  • Seite 92: Fehlerbehebung

    Kapitel 4 Wartung Welch Allyn Kalibriertester 9600 Plus Fehlerbehebung Fehler Problem Lösung Der Kalibriertester kann die Die Umgebungstemperatur und/oder Sollwerttemperatur nicht die Gerätetemperatur sollte innerhalb erreichen, weil die Raum- oder folgender Grenzwerte liegen: 18,3 °C Gerätetemperatur zu hoch ist. bis 26,7 °C (65 °F bis 80 °F). Vor den Tests 30 Minuten warten, damit die Geräte die Umgebungstemperatur...

  • Seite 93: Überprüfung Des Kalibriertesters 9600 Plus

    Rücksendung eines Geräts an eine Vertragswerkstatt von Welch Allyn die folgenden Überprüfungen durchführen. 1. Das Kalibrierdatum an der Seite des Kalibriertesters 9600 Plus überprüfen. Wurde der Kalibriertester 9600 Plus vor mehr als 12 Monaten kalibriert, diesen nicht verwenden. Das Gerät sofort an eine Vertragswerkstatt von Welch Allyn senden und kalibrieren lassen.
  • Seite 94 Kalibriereinstellungen und die Gewährleistung hinfällig. Das Gerät sofort an eine Vertragswerkstatt von Welch Allyn senden und kalibrieren lassen. 3. Der Kalibriertester 9600 Plus darf keinen extremen Tempera- turen ausgesetzt werden, da diese den Präzisionsthermistor beschädigen. Einwirkung hoher Temperaturen kann zu einer Verschiebung der Widerstands-Temperatur-Kennlinie des Geräts führen, sodass der Kalibriertester 9600 Plus nicht...
  • Seite 95 Kalibrierprüfung durchgeführt wird. 2. Extreme Temperaturen vermeiden. Die Wärmegradienten in dem Thermometer oder in dem Kalibriertester 9600 Plus können nicht vorhersehbare Effekte verursachen. Der Kalibriertester 9600 Plus muss in dem angegebenen Umgebungstemperaturbereich arbeiten: 18,3 °C (65,0 °F) bis...

  • Seite 96: Technische Daten

    Kapitel 4 Wartung Welch Allyn Kalibriertester 9600 Plus Technische Daten Stromverbrauch Spannung: 100 - 240 V 50/60 Hz Strom Heizung: 480 mA Nach dem Aufheizen: 185 mA Leistungsaufnahme Heizung: 2,4 W Nach dem Aufheizen: 0,92 W Kalibriertester Länge: 254 mm (10,00") Breite: 105 mm (4,13")

  • Seite 97: Elektromagnetische Verträglichkeit

    Gebrauchsanleitung Kapitel 4 Wartung Elektromagnetische Verträglichkeit Dieses Produkt wurde geprüft und erfüllt nachweislich alle zutreffenden Anforderungen der Richtlinie des europäischen Rates 89/336/EU und deren Ergänzungen. Dieses Gerät wurde geprüft und erfüllt nachweislich die Richtlinien zur Funkentstörung Teil 15.107 , Klasse B. Diese Grenzwerte sollen einen angemessenen Schutz gegen Störungen in einer typischen (klinischen) Einrichtung sicherstellen.
  • Seite 98 Kapitel 4 Wartung Welch Allyn Kalibriertester 9600 Plus...

  • Seite 99: Gewährleistung Und Service

    Verlust oder Beschädigung während des Versands fallen unter das Risiko des Käufers. Welch Allyn haftet nicht für Verluste in Verbindung mit der Verwendung von Welch Allyn Produkten, (1) bei denen die Seriennummer unleserlich gemacht wurde, (2) die von einem Unbefugten und nicht von einem zugelassenen Welch Allyn Service-Vertreter repariert wurden, (3) verändert wurden, (4)

  • Seite 100: Service

    Alle Geräte, die zur Kalibrierung des Kalibriertesters 9600 Plus verwendet wurden, sind nach NIST kalibriert. Welch Allyn übernimmt keine Haftung, wenn der Kalibriertester 9600 Plus durch ein nicht autorisiertes Servicezentrum kalibriert wird. Senden Sie den Kalibriertester 9600 Plus zur Kalibrierung an eine der folgenden Vertragswerkstätten.
  • Seite 101 160 Matheson Blvd., East Tel.: 1-800-535-6663 Mississauga, Ontario Fax: 1-315-685-3361 CANADA L4Z 1V4 Tel.: +1-905-890-0004 oder 800-561-8797 Fax: 905-890-0008 Welch Allyn Australia Pty. Ltd. Welch Allyn GmbH Technical Service Centers Technical Service Centers The Metro Centre Unit 5 Zollerstrasse 2-4 38-46 South Street...
  • Seite 102 Kapitel 5 Gewährleistung und Service Welch Allyn Kalibriertester 9600 Plus...
  • Seite 103 Gebrauchsanleitung Kapitel 5 Gewährleistung und Service...
  • Seite 104 Kapitel 5 Gewährleistung und Service Welch Allyn Kalibriertester 9600 Plus...
  • Seite 106 Welch Allyn, Inc. 4341 State Road P.O. Box 220 Skaneateles Falls, NY 13153-0220 Tel: (800) 535-6663 US only Fax: (315) 685-3361 www.welchallyn.com Printed in Mexico Mat’l No. 701754 Rev. D...
