Performer m1000 – Quickstart
Inbetriebnahme
1
Lesen Sie die Sicherheitshinweise auf Seite 14.
Entfernen Sie die beiden Transportsicherungs-Schrauben auf der Unterseite des
2
Performer m1000.
Bewahren Sie die Transportsicherungs-Schrauben auf. Für einen Transport drehen Sie die Transportsiche-
rungs-Schrauben wieder ein.
Stellen Sie sicher, dass die eingestellte Netzspannung des Performer m1000 mit
3
der Spannung in Ihrer Region übereinstimmt.
Achten Sie darauf, dass sich der Netzschalter auf der Rückseite des
4
Performer m1000 in der Aus-Stellung befindet (Aus = O / Ein = I).
Schließen Sie das mitgelieferte Netzkabel an den Performer m1000 und an eine
5
Steckdose an.
Wenn das mitgelieferte Netzkabel nicht in Ihre Steckdose passt, wenden Sie sich bitte an Ihren Händler.
6
Schalten Sie alle Geräte aus, die Sie am Performer m1000 anschließen wollen.
Wenn Sie ein SPL Gerät mit AMP CTL-Ausgängen besitzen, können Sie beide Geräte
zwischen Betrieb und Stand-By schalten. Verbinden Sie dazu die AMP CTL-An-
7
schlüsse des Performer m1000 und des SPL Gerätes mit einem Mono-Miniklin-
ken-Kabel.
Mono-Miniklinken-Kabel nicht im Lieferumfang enthalten.
Sie können auch eine andere 12V-Steuerung nutzen. Wenn eine Schaltspannung
von 12 Volt DC am AMP CTL-Anschluss anliegt, ist der Performer m1000 in Betrieb.
Sobald die Schaltspannung von 12 Volt DC abgeschaltet wird, schaltet der Performer
m1000 in Stand-By.
Benutzen Sie ein Mono-Miniklinken-Kabel mit der Belegung Tip = Plus und Sleeve =
Minus.
Stellen Sie eine Verbindung von einem Ausgang Ihres Vorverstärkers zum
8
Eingang (INPUT) des Performer m1000 mit einem geeigneten Audiokabel (XLR)
her.
Audiokabel nicht im Lieferumfang enthalten.
Schließen Sie ein Lautsprecherkabel zwischen dem Performer m1000 und Ihrer
9
Lautsprecherbox an.
Lautsprecherkabel nicht im Lieferumfang enthalten.
10
Tip
Sleeve
Verstärkungs-Trim
XLR WIRING:
Pin 1 = GND
Pin 2 = Hot (+)
Pin 3 = Cold (–)
+
~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 1375VA
C A U T I O N
RISK OF ELECTRIC SHOCK
D O N O T O P E N
AVIS: RISQUE DE CHOC ÉLECTRIQUE • NE PAS OUVRIR
230V AC:
T 6.3 A
1. Remove Fuse Holder
L 250 V
2. Exchange Fuses
115V AC:
T 12.5 A
L 250 V
Made in Germany
FUSE
VOLTAGE SELECTION
3
Netzspannung
4 11
14
Netzschalter
5
Netzanschluss

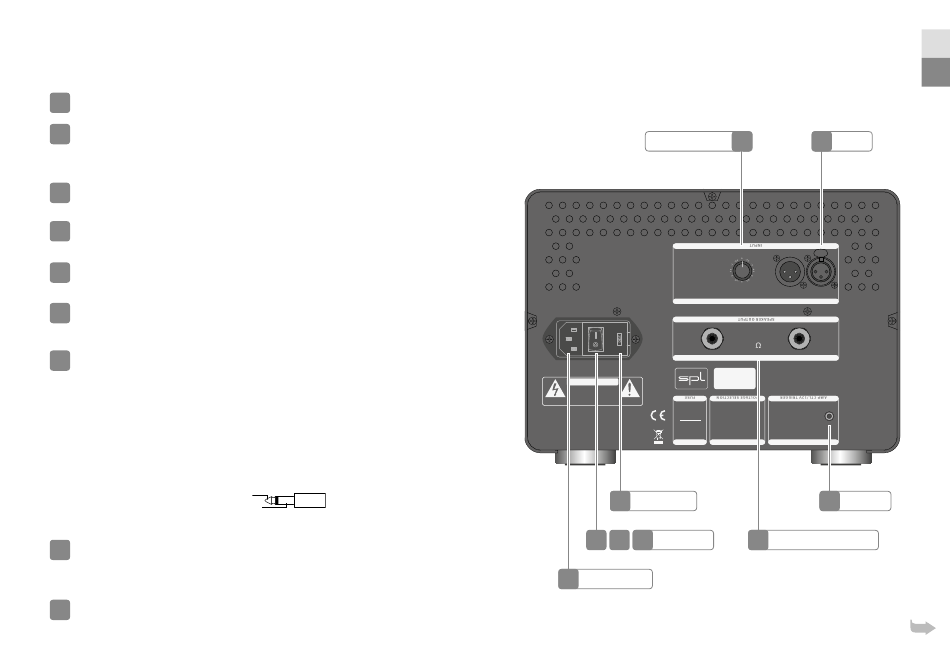

Performer m1000 – Quickstart
15
8
Eingang
TRIM
THRU
INPUT
INPUT
–
Minimum Load:
2
SPEAKER OUTPUT
Performer m1000
Serial
Number
Connect to
AMP CTL output of
SPL Preamplifier/DAC
for remote power on/off
3. Flip Over
OR
4. Reinstall
Use 12 V Trigger
spl.audio
AMP CTL/12V TRIGGER
7
AMP CTL
9
Lautsprecher-Anschluss
11
