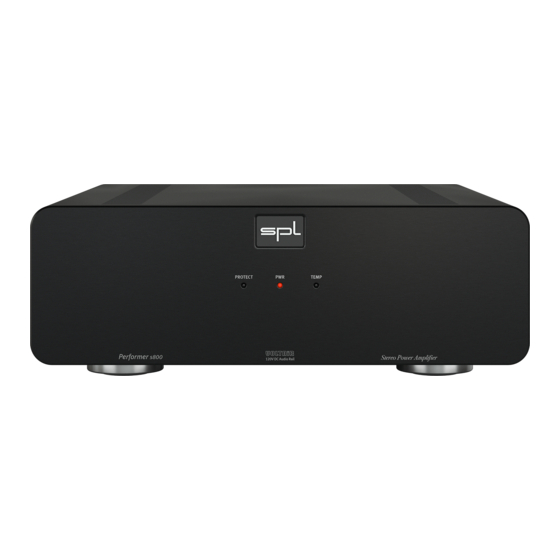

SPL Performer s800 Bedienungsanleitung

Stereo-endstufe
Vorschau ausblenden Andere Handbücher für Performer s800:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

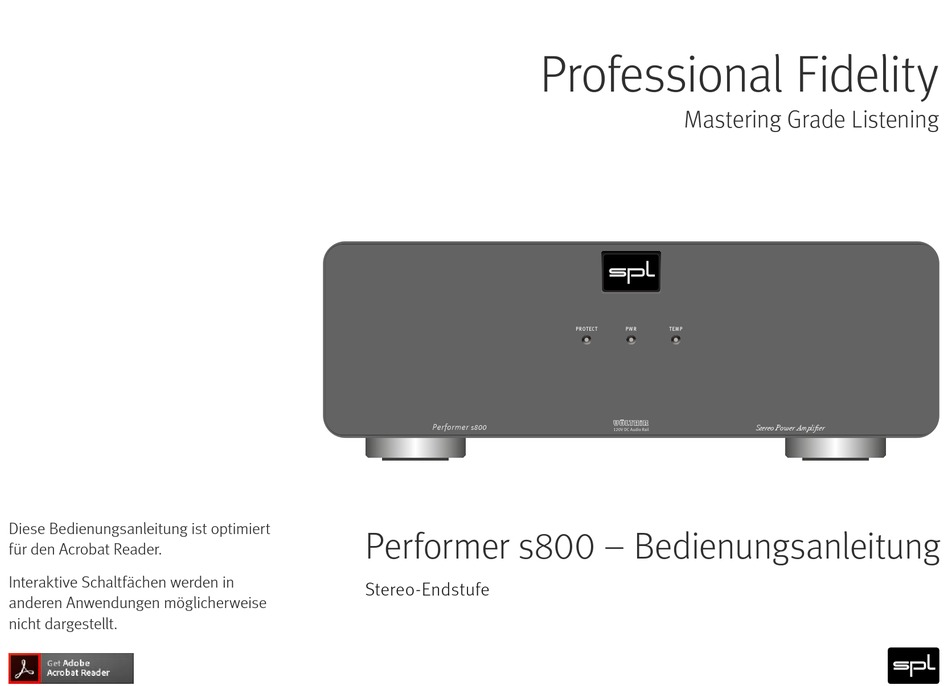

Diese Bedienungsanleitung ist optimiert
für den Acrobat Reader.
Interaktive Schaltfächen werden in
anderen Anwen dungen möglicherweise
nicht dargestellt.
Professional Fidelity
Performer
s800
Performer s800 – Bedienungsanleitung
Stereo-Endstufe
Mastering Grade Listening
PROTECT
PWR
TEMP
VOLTAiR
120V DC Audio Rail
Stereo Power Amplifier

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SPL Performer s800

Inhaltszusammenfassung für SPL Performer s800

  • Seite 1 Professional Fidelity Mastering Grade Listening PROTECT TEMP VOLTAiR Stereo Power Amplifier Performer s800 120V DC Audio Rail Diese Bedienungsanleitung ist optimiert Performer s800 – Bedienungsanleitung für den Acrobat Reader. Interaktive Schaltfächen werden in Stereo-Endstufe anderen Anwen dungen möglicherweise nicht dargestellt.
  • Seite 2 Dank, dass Sie sich für den Performer s800 entschieden haben. Die Performer s800-Endstufe ist eine ultra-kompakte Endstufe, die 2 x 285 W an 4 Ohm, 2 x 185 an 8 Ohm und im Brückenbetrieb 450 W an 8 Ohm liefern kann.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Technische Daten Line Ein- & Ausgänge Lautsprecherausgänge Erste Schritte Ausgangsleistung Frontansicht Ausgangsspannung Rückansicht (Stereo Mode) Ausgangsimpedanz Rückansicht (Bridge Mode) Dämpfungsfaktor Frequenzgang VOLTAiR – 120-Volt-Technik Rauschabstand Vergleiche Verstärkung Eingänge Harmonische Verzerrung Slave Thru Interne Betriebsspannung Pegel-Trim Netzteil Bridge Mode Maße (inkl. Füße) Lautsprecherausgänge Gewicht Bridge Mode...

  • Seite 4: Erste Schritte

    Erste Schritte Erste Schritte Lesen und befolgen Sie bitte unbedingt die Anweisungen sowie die Sicherheitshinweise der dem Produkt beiliegenden Quickstart-Anleitung! Sie können sie auch hier downloaden. Über den -Button gelangen Sie zum Inhaltsverzeichnis. Über den -Button gelangen Sie zur Frontansicht des Gerätes. Über den -Button gelangen Sie zur Rückansicht des Gerätes.

  • Seite 5: Frontansicht

    Frontansicht Frontansicht Schutzschaltungs-LED Temperatur-LED PROTECT TEMP VOLTAiR Stereo Power Amplifier Performer s800 120V DC Audio Rail Power-LED...

  • Seite 6: Rückansicht (Stereo Mode)

    Mono Minimum Load: 8 3,5mm BRIDGE MODE Jack Stereo-Mode Stereo-Mode Connect to SPL Voltage Selection: Preamplifier/DAC C A U T I O N X L R W I R I N G 1. Remove Fuse Holder AMP CTL output Serial 2.

  • Seite 7: Rückansicht (Bridge Mode)

    Note: Trims are deactivated Mono Minimum Load: 8 3,5mm BRIDGE MODE Jack Bridge-Mode Connect to SPL Voltage Selection: Preamplifier/DAC C A U T I O N X L R W I R I N G 1. Remove Fuse Holder AMP CTL output Serial 2.

  • Seite 8: Voltair - 120-Volt-Technik

    VOLTAiR – 120-Volt-Technik VOLTAiR – 120-Volt-Technik VOLTAiR ist die synonyme Bezeichnung unserer 120-Volt-Technik in der Professional Fidelity-Serie. Die Audio- signale werden dabei mit +/-60 V-Gleichspannung verarbeitet. Dies entspricht der doppelten Betriebs- spannung gegenüber den besten diskreten Operationsverstärkern und der vierfachen von IC-basierten Halbleiter-Operationsverstärkern.

  • Seite 9: Vergleiche

    Betriebsspannung auch die Werte für Dynamikumfang, Verzerrungsgrenze und Rauschabstand. Betriebsspannungen Dynamikumfang Volt 120 V 141,4 129,1 36 V 30 V 124,2 OPA 134@30 V OPA 134@36 V SPL-OP@120 V + / - 15 Volt + / - 18 Volt + / - 60 Volt...
  • Seite 10 Komponenten und Schaltungen, da die Werte um ca. 10 dB besser sind. Beim Klirrfaktor ist der SPL-OP mehr als 3 dB besser als der OPA 134 – unter Schalldruckpegelbezug entspricht das einer Verbesserung von mehr als 50 %. Die in der Audiotechnik meistgenutzte Betriebsspannung beträgt +/- 15 V.

  • Seite 11: Eingänge

    SPEA Eingänge Eingänge Der Performer s800 ist mit XLR-Eingängen (8, 12) für die symmetrische Verbindung zur Vor- stufe ausgestattet. Die volle Ausgangsleistung (285 W an 4 Ohm, bzw. 185 W an 8 Ohm) wird bei +6 dBu am Eingang erreicht.

  • Seite 12: Slave Thru

    BRIDGE – Eingänge In Bridge Slave Thru INPUT R used. Über den SLAVE THRU (9, 13) kann das Eingangssignal als Weiterleitung an eine zweite SPEA Endstufe für beispielsweise den Bi-Wiring-Betrieb von Lautsprechern genutzt werden. Pegel-Trim Über die TRIM-Schalter (10, 14) kann das Eingangssignal separat für jeden Eingang in 0,5 dB-Schritten um bis zu 5,5 dB abgesenkt werden.

  • Seite 13: Lautsprecherausgänge

    Lautsprecherausgänge Lautsprecherausgänge An die Lautsprecher-Anschlüsse (11, 15) können im Stereo Mode 4- – oder 8-Ohm-, und im Bridge Mode 8-Ohm-Lautsprecher angeschlos- BRIDGE MODE – sen werden. Sie können entweder die vergoldeten Anschlussklemmen In Bridge Mode mit 4 mm Kabeldurchführung (schraubbar) oder Bananenstecker INPUT R is not nutzen.

  • Seite 14: Bridge Mode

    3,5mm BRIDGE MODE Jack Connect to SPL Im Bridge Mode schließen Sie nur einen Lautsprecher mit mind. 8 Ohm an die Performer s800-Endstufe an. Voltage Selection: Preamplifier/DAC C A U T I O N X L R W I R 1.

  • Seite 15: Schutzschaltungen

    Der Performer s800 verfügt über Schutzschaltungen, die ihn gegen Gleichspannung am Ausgang und Überhitzung vor Beschädigungen schützen. DC-Protection Wird eine Gleichspannung (DC) an den Ausgängen festgestellt, schaltet der Performer s800 automatisch ab, da die Gleichspannung auf einen Defekt in der Endstufe hindeutet. Die PROTECT-LED (2) auf der Front zeigt an, dass die Schutzschaltung aktiviert und die Endstufe abgeschaltet wurde.

  • Seite 16: Amp Ctl (Amplifier Control)

    ~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 855VA AMP CTL (Amplifier Control) Performer s800 Wird die Performer s800-Endstufe zusammen mit einem SPL Phonitor x oder SPL Director als Mono Vorverstärker eingesetzt, kann die Endstufe zusammen mit dem Phonitor x bzw. dem Director 3,5mm...

  • Seite 17: Technische Daten

    Technische Daten Technische Daten Line Ein- & Ausgänge • Neutrik XLR, symmetrisch, Pin 2 = (+) • Eingangsimpedanz: 10 kOhm • Eingangs-Trimming: 0 dB bis -5,5 dB in 0,5 dB-Stufen • Eingangsempfindlichkeit: +6 dBu • Ausgangsimpedanz (Slave Thru) definiert durch angeschlossenes Gerät •...

  • Seite 18: Ausgangsspannung

    Technische Daten Ausgangsspannung • 74 V Peak-to-Peak (stereo) • 180 V Peak-to-Peak (bridge) • 35 V RMS (stereo) • 86 V RMS (bridge) Ausgangsimpedanz • < 0.031, 20 Hz bis 20 kHz (stereo) • < 0,043, 20 Hz bis 20 kHz (bridge) Dämpfungsfaktor •...

  • Seite 19: Rauschabstand

    Technische Daten Rauschabstand • > 118 dB (breitband, unbewertet, bezogen auf Vollleistung) • > 123 dB (A-bewertet) Verstärkung • 26 dB (stereo) • 32 dB (bridge) Harmonische Verzerrung • < 0,03% bei 1 kHz, an 185 W, 8 Ohm • <...

  • Seite 20: Interne Betriebsspannung

    Technische Daten Interne Betriebsspannung • +/- 60 V Netzteil • Stromspannung: 230 V AC / 50 Hz; 115 V AC / 60 Hz • Sicherungen: 230 V: T 4 A; 115 V: T 8 A • Stromverbrauch: max 900 VA •...

  • Seite 21: Wichtige Hinweise

    Produktes durch die SPL electronics GmbH. Konstruktion und Schaltungstechnik unterliegen ständi- ger Weiterent wicklung und Verbesserung. Technische Änderungen bleiben vorbehalten. © 2016 SPL electronics GmbH. Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte, technische Änderun- gen und Druckfehler vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektro- nisches Medium oder in maschinell lesbare Form im Ganzen oder in Teilen ist nur mit ausdrücklicher schriftlicher...
