Diese Bedienungsanleitung ist optimiert
für den Acrobat Reader.
Interaktive Schaltfächen werden in
anderen Anwen dungen möglicherweise
nicht dargestellt.

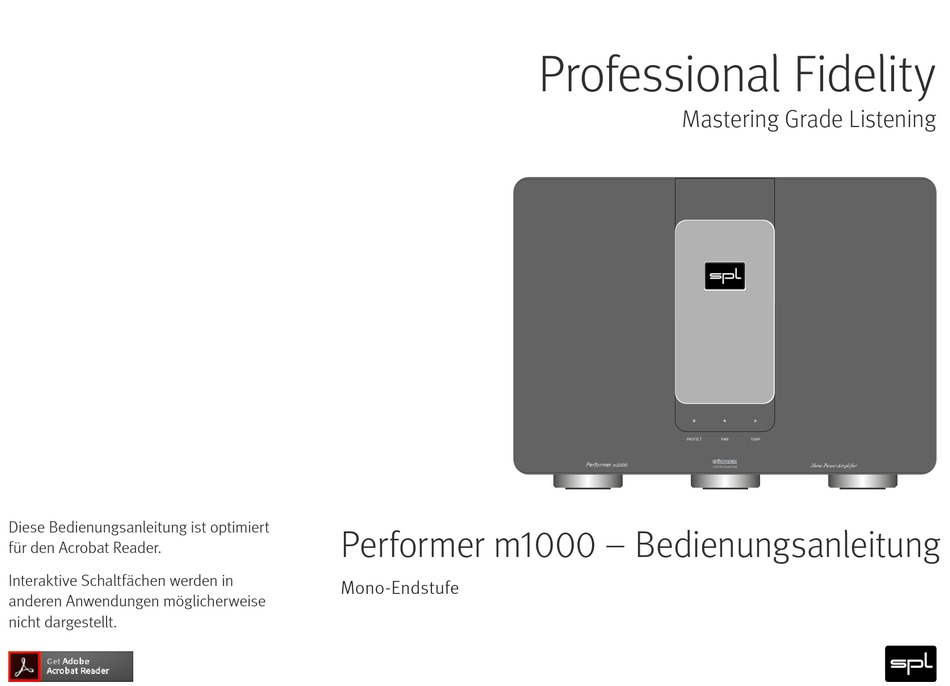

Performer m1000 – Bedienungsanleitung
Mono-Endstufe
Professional Fidelity
Mastering Grade Listening
PROTECT
VOLTAiR
Performer
m1000
120V DC Audio Rail
PWR
TEMP
Mono Power Amplifier
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SPL Performer m1000
Inhaltszusammenfassung für SPL Performer m1000
- Seite 1 Professional Fidelity Mastering Grade Listening PROTECT TEMP VOLTAiR Performer Mono Power Amplifier m1000 120V DC Audio Rail Diese Bedienungsanleitung ist optimiert Performer m1000 – Bedienungsanleitung für den Acrobat Reader. Interaktive Schaltfächen werden in Mono-Endstufe anderen Anwen dungen möglicherweise nicht dargestellt.
- Seite 2 Dank, dass Sie sich für den Performer m1000 entschieden haben. Der Performer m1000 ist der große Bruder der hochgeschätzten Performer s800 Stereo-Endstufe und liefert spie- lerisch 1000W an 2 Ohm, 750W an 4 Ohm und 420W an 8 Ohm.
-
Seite 3: Inhaltsverzeichnis
Inhalt AMP CTL (Stand-By / Amplifier Control) Power LED Technische Daten Erste Schritte Line Ein- & Ausgang Frontansicht Lautsprecherausgang Rückansicht Ausgangsleistung (Sinus bei 1kHz) VOLTAiR – 120-Volt-Technik Ausgangsspannung Vergleiche Ausgangsimpedanz Zierblende Dämpfungsfaktor Frequenzgang Mögliche Kombinationen in der Grundfarbe Rot Rauschabstand Mögliche Kombinationen in der Grundfarbe Silber Verstärkung Mögliche Kombinationen in der Grundfarbe Schwarz... -
Seite 4: Erste Schritte
Erste Schritte Erste Schritte Lesen und befolgen Sie bitte unbedingt die Anweisungen sowie die Sicherheitshinweise der dem Produkt beiliegenden Quickstart-Anleitung! Sie können sie auch hier downloaden. Über den -Button gelangen Sie zum Inhaltsverzeichnis. Über den -Button gelangen Sie zur Frontansicht des Gerätes. Über den -Button gelangen Sie zur Rückansicht des Gerätes. -
Seite 5: Frontansicht
Frontansicht Frontansicht Zierblende PROTECT TEMP VOLTAiR Mono Power Amplifier Performer m1000 120V DC Audio Rail Schutzschaltungs-LED Temperatur-LED Power-LED... -
Seite 6: Rückansicht
INPUT – Minimum Load: SPEAKER OUTPUT ~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 1375VA Performer m1000 Serial C A U T I O N Number RISK OF ELECTRIC SHOCK D O N O T O P E N AVIS: RISQUE DE CHOC ÉLECTRIQUE •... -
Seite 7: Voltair - 120-Volt-Technik
Durch die einzigartig hohe Betriebsspannung erzielt die VOLTAiR-Technik außergewöhnliche technische Spezifika- tionen im Dynamikumfang, Rauschabstand und in der Übersteuerungsfestigkeit. Daraus resultiert ein unverfälsch- tes, absolut entspanntes Hörvergnügen. SPL’s 120-Volt-Technik bezeichnet die interne Audio-Arbeitsspannung (+/- 60V DC). Sie ist nicht zu verwechseln mit der externen Netzspannung (z.B. 115V oder 230V AC). -
Seite 8: Vergleiche
Parameter auf dieser Beziehung beruhen, verbessert eine erhöhte Betriebsspannung auch die Werte für Dynamikumfang, Verzerrungsgrenze und Rauschabstand. Betriebsspannungen Dynamikumfang Volt 120 V 141,4 30 V 124,2 OPA 134@30 V SPL-OP@120 V + / - 15 Volt + / - 60 Volt... - Seite 9 Komponenten und Schaltungen, da die Werte um ca. 10 dB besser sind. Beim Klirrfaktor ist der SPL-OP mehr als 8 dB besser als der TL071 – unter Schalldruckpegelbezug entspricht das einer Verbesserung von mehr als 130 %. Die in der Audiotechnik meistgenutzte Betriebsspannung beträgt +/- 15 V.
-
Seite 10: Zierblende
Zierblende Zierblende Im Lieferumfang zu Ihrem Performer m1000 gehören drei Zierblenden in den Farben Schwarz, Silber und Rot. Die Zierblenden haften am Performer mithilfe eines Neodym-Magneten. So können Sie die Zierfronten einfach und ohne Werkzeug wechseln und so Ihrem persönlichen Geschmack anpassen. -
Seite 11: Eingang
Eingang Eingang TRIM Der Performer m1000 ist mit einem XLR-Eingang (7) für die symmetrische Verbindung zur Vor- XLR WIRING: stufe ausgestattet. Die volle Ausgangsleistung (1000W an 2 Ohm, 750W an 4 Ohm oder 420W Pin 1 = GND Pin 2 = Hot (+) an 8 Ohm) wird bei +6 dBu am Eingang erreicht. -
Seite 12: Slave Thru
Pin 3 = Cold (–) die Wiedergabelautstärke abzugleichen. Zum anderen erlaubt es eine präzise Anpassung im Bi-wiring-Betrieb. SPEAKER OUTPUT INPUT Minimum Load: Connect to AMP CTL output of SPL Preamplifier/DAC for remote power on/off SPEAKER OUTPUT Use 12 V Trigger AMP CTL/12V TRIGGER... -
Seite 13: Lautsprecherausgang
Anschlussklemmen mit 4 mm Kabeldurchführung (schraubbar) oder SPEAKER OUTPUT Bananenstecker nutzen. Achten Sie darauf, dass Sie die Polarität des Lautsprecher-Anschlasses nicht vertauschen. Connect to AMP CTL output of SPL Preamplifier/DAC for remote power on/off Use 12 V Trigger AMP CTL/12V TRIGGER... -
Seite 14: Schutzschaltungen
Der Performer m1000 verfügt über Schutzschaltungen, die ihn gegen Gleichspannung am Ausgang und Überhit- zung vor Beschädigungen schützen. DC-Protection Wird eine Gleichspannung (DC) am Ausgang festgestellt, schaltet der Performer m1000 automatisch ab, da die Gleichspannung auf einen Defekt in der Endstufe hindeutet. Die Protect-LED (3) auf der Front zeigt an, dass die Schutzschaltung aktiviert und die Endstufe abgeschaltet wurde. -
Seite 15: Temperatur-Schutzschaltung
Schutzschaltungen Temperatur-Schutzschaltung Der Performer m1000 ist mit einer aktiven Kühlung ausgestattet. Im Inneren befinden sich sechs temperaturge- steuerte Ventilaroren. Ihr Eigengeräusch liegt bei 19 dB pro Lüfter und ist damit faktisch unhörbar. Im unwahrscheinlichen Fall, dass die Endstufe dennoch zu heiß werden sollte, schaltet sie bei über 70°C am Kühl- körper ab und die... -
Seite 16: Amp Ctl (Stand-By / Amplifier Control)
Sie können auch eine andere 12V-Steuerung nutzen. Wenn eine Schaltspannung von 12 Volt DC am AMP CTL-Anschluss anliegt, ist der Performer m1000 in Betrieb. Sobald die Schaltspannung von 12 Volt DC abgeschaltet wird, schaltet der Performer m1000 in Stand-By. Benutzen Sie ein Mono-Miniklinken-Kabel mit der Belegung Tip = Plus und Sleeve = Minus. -
Seite 17: Technische Daten
Technische Daten Technische Daten Line Ein- & Ausgang • Neutrik XLR, symmetrisch, Pin 2 = (+) • Eingangsimpedanz: 10 kOhm • Eingangs-Trimming: 0 dB bis -5,5 dB in 0,5 dB-Stufen • Eingangsempfindlichkeit: +6 dBu • Ausgangsimpedanz (Slave Thru) definiert durch angeschlossenes Gerät Lautsprecherausgang •... -
Seite 18: Ausgangsspannung
Technische Daten Ausgangsspannung • 180 V Peak-to-Peak • 64,6 V RMS Ausgangsimpedanz • < 0.031, 20 Hz bis 20 kHz Dämpfungsfaktor • > 280 bei 1 kHz und 8 Ohm Frequenzgang • 10 Hz bis 80 kHz... -
Seite 19: Rauschabstand
Technische Daten Rauschabstand • > 118 dB (breitband, unbewertet, bezogen auf Vollleistung) • > 123 dB (A-bewertet) Verstärkung • 26 dB Harmonische Verzerrung • < 0,03% bei 1 kHz, an 420 W, 8 Ohm • < 0,05% bei 1 kHz, an 750 W, 4 Ohm •... -
Seite 20: Interne Betriebsspannung
Technische Daten Interne Betriebsspannung XLR WIRING: • +/- 60 V Pin 1 = GND Pin 2 = Hot (+) Pin 3 = Cold (–) Netzteil • Stromspannung: 230 V AC / 50 Hz; 115 V AC / 60 Hz • Sicherungen: 230 V: T 6,3 A;... -
Seite 21: Wichtige Hinweise
Produktes durch die SPL electronics GmbH. Konstruktion und Schaltungstechnik unterliegen ständi- ger Weiterent wicklung und Verbesserung. Technische Änderungen bleiben vorbehalten. © 2018 SPL electronics GmbH. Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte, technische Änderun- gen und Druckfehler vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektro- nisches Medium oder in maschinell lesbare Form im Ganzen oder in Teilen ist nur mit ausdrücklicher schriftlicher...
