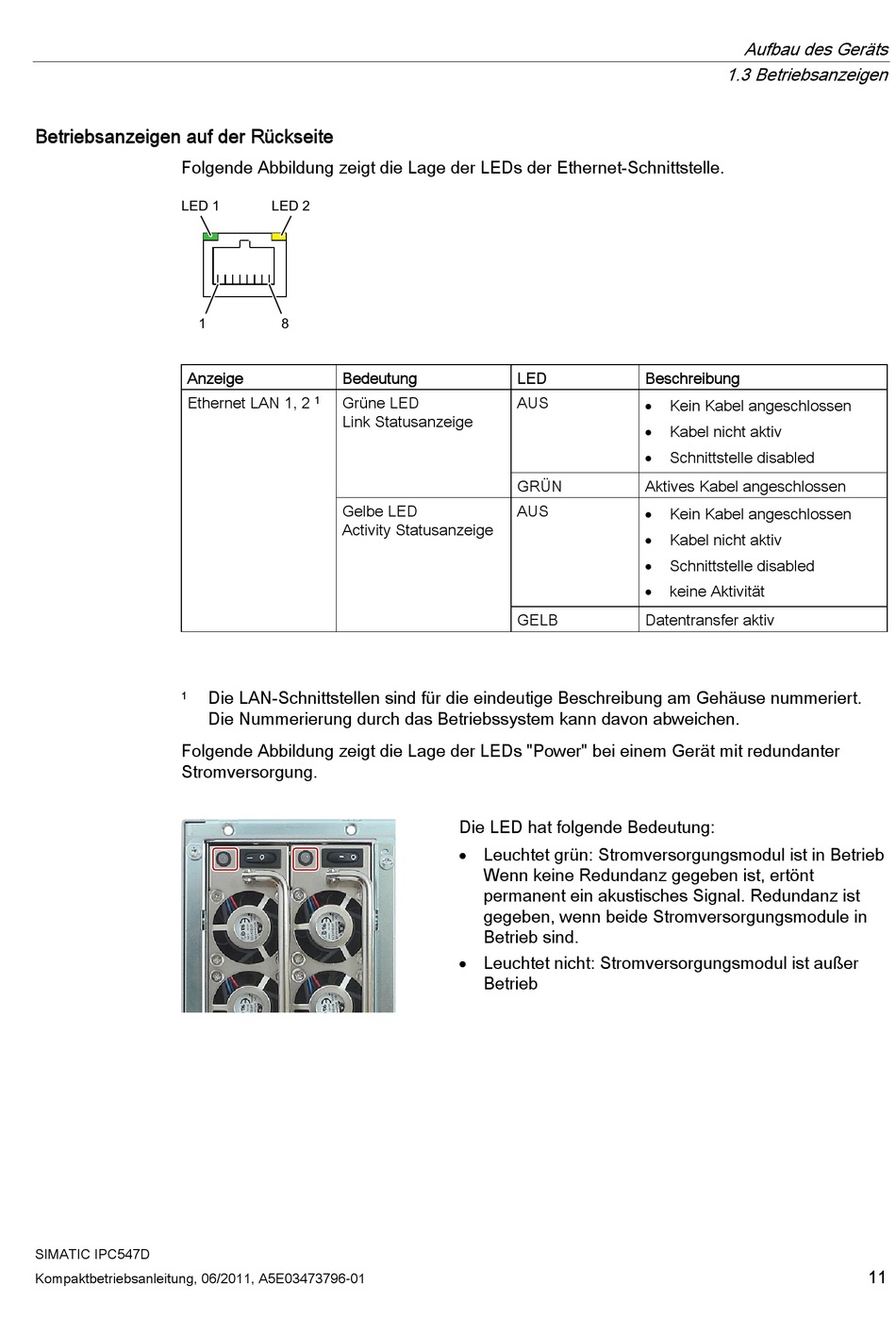

Betriebsanzeigen auf der Rückseite
Folgende Abbildung zeigt die Lage der LEDs der Ethernet-Schnittstelle.
Anzeige
Ethernet LAN 1, 2
1
Folgende Abbildung zeigt die Lage der LEDs "Power" bei einem Gerät mit redundanter
Stromversorgung.
SIMATIC IPC547D
Kompaktbetriebsanleitung, 06/2011, A5E03473796-01
Bedeutung
Grüne LED
1
Link Statusanzeige
Gelbe LED
Activity Statusanzeige
Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert.
Die Nummerierung durch das Betriebssystem kann davon abweichen.
LED
AUS
GRÜN
AUS
GELB
Die LED hat folgende Bedeutung:
 Leuchtet grün: Stromversorgungsmodul ist in Betrieb
Wenn keine Redundanz gegeben ist, ertönt
permanent ein akustisches Signal. Redundanz ist
gegeben, wenn beide Stromversorgungsmodule in
Betrieb sind.
 Leuchtet nicht: Stromversorgungsmodul ist außer
Betrieb
Aufbau des Geräts
1.3 Betriebsanzeigen
Beschreibung
Kein Kabel angeschlossen

Kabel nicht aktiv

Schnittstelle disabled

Aktives Kabel angeschlossen
Kein Kabel angeschlossen

Kabel nicht aktiv

Schnittstelle disabled

keine Aktivität

Datentransfer aktiv
