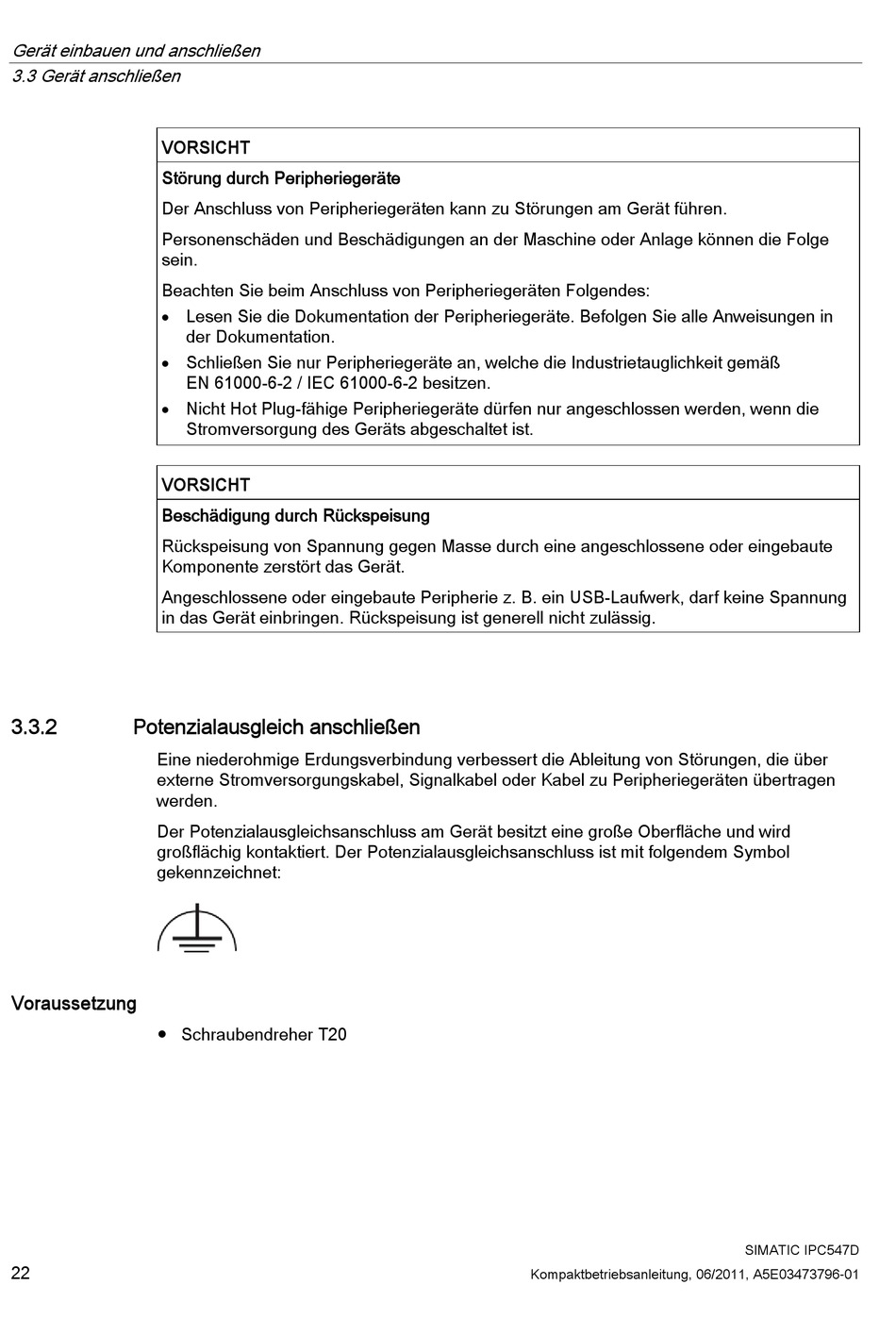

Gerät einbauen und anschließen
3.3 Gerät anschließen
VORSICHT
Störung durch Peripheriegeräte
Der Anschluss von Peripheriegeräten kann zu Störungen am Gerät führen.
Personenschäden und Beschädigungen an der Maschine oder Anlage können die Folge
sein.
Beachten Sie beim Anschluss von Peripheriegeräten Folgendes:
 Lesen Sie die Dokumentation der Peripheriegeräte. Befolgen Sie alle Anweisungen in
 Schließen Sie nur Peripheriegeräte an, welche die Industrietauglichkeit gemäß
 Nicht Hot Plug-fähige Peripheriegeräte dürfen nur angeschlossen werden, wenn die
VORSICHT
Beschädigung durch Rückspeisung
Rückspeisung von Spannung gegen Masse durch eine angeschlossene oder eingebaute
Komponente zerstört das Gerät.
Angeschlossene oder eingebaute Peripherie z. B. ein USB-Laufwerk, darf keine Spannung
in das Gerät einbringen. Rückspeisung ist generell nicht zulässig.
3.3.2 Potenzialausgleich anschließen
Eine niederohmige Erdungsverbindung verbessert die Ableitung von Störungen, die über
externe Stromversorgungskabel, Signalkabel oder Kabel zu Peripheriegeräten übertragen
werden.
Der Potenzialausgleichsanschluss am Gerät besitzt eine große Oberfläche und wird
großflächig kontaktiert. Der Potenzialausgleichsanschluss ist mit folgendem Symbol
gekennzeichnet:
Voraussetzung
● Schraubendreher T20
22
der Dokumentation.
EN 61000-6-2 / IEC 61000-6-2 besitzen.
Stromversorgung des Geräts abgeschaltet ist.
