Aufbau des Geräts

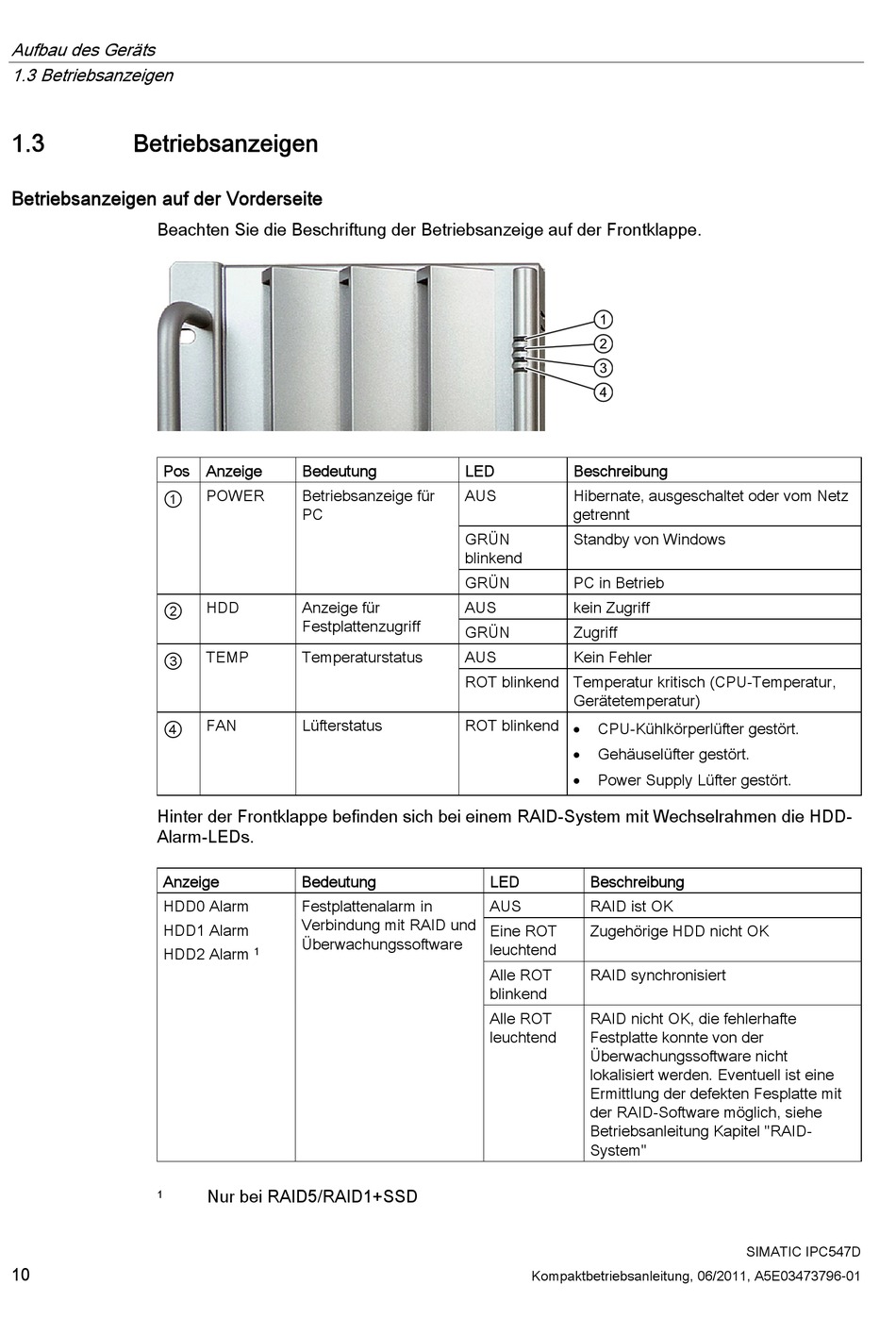

1.3 Betriebsanzeigen

1.3 Betriebsanzeigen
Betriebsanzeigen auf der Vorderseite
Beachten Sie die Beschriftung der Betriebsanzeige auf der Frontklappe.
Pos
①
②
③
④
Hinter der Frontklappe befinden sich bei einem RAID-System mit Wechselrahmen die HDD-
Alarm-LEDs.
Anzeige
HDD0 Alarm
HDD1 Alarm
HDD2 Alarm
1
10
Anzeige Bedeutung
POWER Betriebsanzeige für
PC
HDD Anzeige für
Festplattenzugriff
TEMP Temperaturstatus
FAN Lüfterstatus
Bedeutung
Festplattenalarm in
Verbindung mit RAID und
Überwachungssoftware
1
Nur bei RAID5/RAID1+SSD
LED Beschreibung
AUS Hibernate, ausgeschaltet oder vom Netz
getrennt
GRÜN Standby von Windows
blinkend
GRÜN PC in Betrieb
AUS kein Zugriff
GRÜN Zugriff
AUS Kein Fehler
ROT blinkend Temperatur kritisch (CPU-Temperatur,
Gerätetemperatur)
ROT blinkend 
CPU-Kühlkörperlüfter gestört.
Gehäuselüfter gestört.

Power Supply Lüfter gestört.

LED Beschreibung
AUS RAID ist OK
Eine ROT Zugehörige HDD nicht OK
leuchtend
Alle ROT RAID synchronisiert
blinkend
Alle ROT RAID nicht OK, die fehlerhafte
leuchtend Festplatte konnte von der
Überwachungssoftware nicht
lokalisiert werden. Eventuell ist eine
Ermittlung der defekten Fesplatte mit
der RAID-Software möglich, siehe
Betriebsanleitung Kapitel "RAID-
System"
Kompaktbetriebsanleitung, 06/2011, A5E03473796-01
SIMATIC IPC547D
