Zusammenbau des Modells

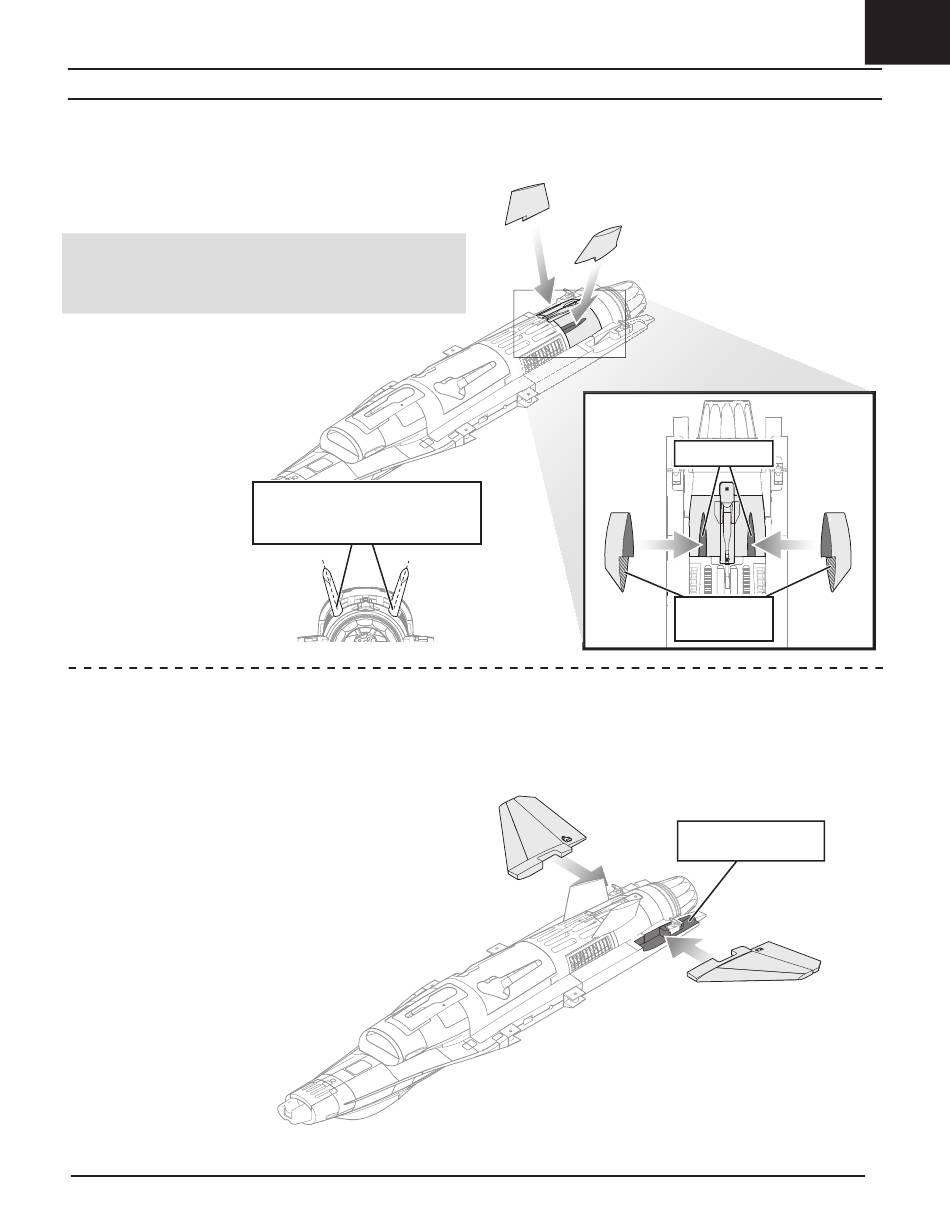

Montage des unteren Seitenleitwerks
1. Die Montagebereiche der unteren Seitenleitwerke und die
Gebläseabdeckungen mit einem Papiertuch abwischen, um Staub oder
losen Lack vor dem Auftragen des Klebstoffs zu entfernen.
2. Zum Anbringen der unteren Seitenleitwerke an der Gebläseabdeckung
CA-Klebstoff verwenden. Eine dünne Schicht in den Montageschlitz für das
Seitenleitwerk auf der Gebläseabdeckung auftragen.
HINWEIS: Keinen Klebstoff auf die vordere Hälfte des unteren Seitenleitwerks
auftragen, die auf den Rumpf trifft. Die unteren Seitenleitwerke sollten nur
auf die Gebläseabdeckung geklebt werden. Wird die vordere Hälfte
der unteren Seitenleitwerke an den Rumpf geklebt, so kann die
Gebläseabdeckung für den Zugang zum Impeller nicht entfernt werden.
3. Die unteren Seitenleitwerke entsprechend der Abbildung rechts
in der Gebläseabdeckung einführen. Bestätigen, dass die unteren
Seitenleitwerke laut der nachfolgenden Abbildung nach außen
gewinkelt sind.
4. Die unteren Seitenleitwerke in Position drücken und
austretenden Klebstoff mit einem Papiertuch
abwischen.
5. Das Modell gerade mit dem Rumpf nach
oben belassen und die unteren
Seitenleitwerke sichern, bis der
Klebstoff ausgehärtet ist.
Montage des Höhenleitwerks
1. Die Montagebereiche der Höhenleitwerkhälften und des Rumpfs mit einem
Papiertuch abwischen, um Staub oder losen Lack vor dem Auftragen des
Klebstoffs zu entfernen.
2. Mit CA-Klebstoff die Höhenleitwerkhälften am Rumpf befestigen. Eine
dünne Schicht auf die Montagefl ächen für das Höhenleitwerk auf dem
Rumpf auftragen.
3. Die Höhenleitwerkhälften entsprechend der Abbildung am Rumpf
befestigen.
4. Die Höhenleitwerkhälften in Position drücken und austretenden Klebstoff
mit einem Papiertuch abwischen.
5. Das Modell gerade mit dem Rumpf nach oben belassen und die
Stabilisatoren sichern, bis der Klebstoff ausgehärtet ist.
Ansicht von hinten, mit dem Rumpf
nach oben. Bestätigen, dass die unteren
Seitenleitwerke nach außen gewinkelt sind.
Hier Klebstoff
auftragen
KEIN
KLEBSTOFF
Hier Klebstoff auftragen
