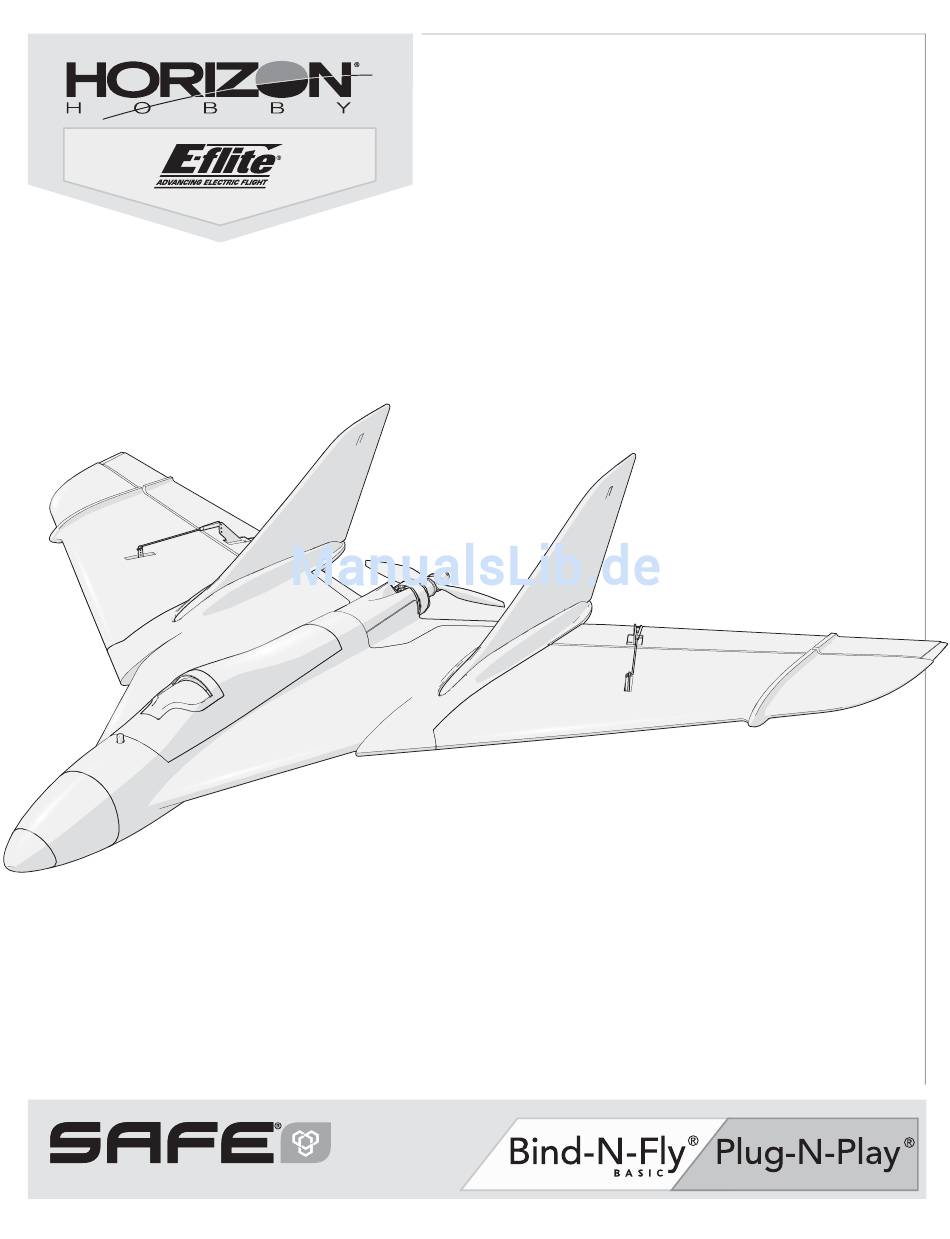

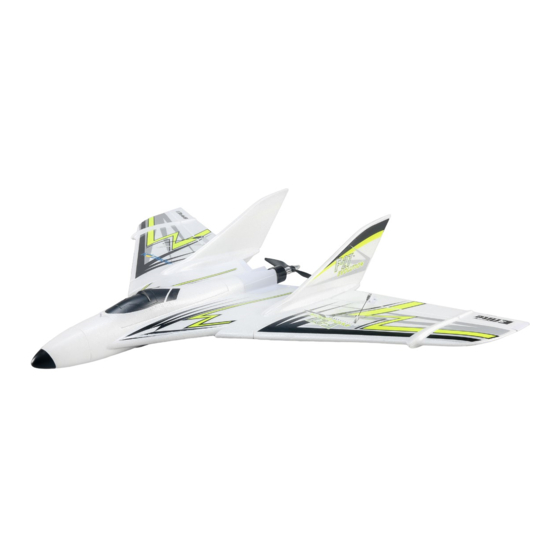

- Seite 1 ™ F-27 Evolution Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni ® SAFE Select Technology, Optional Flight Envelope Protection...
-
Seite 2: Sicherheitsmaßnahmen Und Warnungen
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Packungsinhalt Schnellstartanleitung Zum Einstellen Ihres Senders benutzen Sender Setup Sie das Setup Diagramm Hohe Niedrige Geschwindigkeit Geschwindigkeit Duale Querruder 20mm 15mm Geschwindigkeiten 22mm Höhenruder 15mm 17mm Schwerpunkt (CG) 140mm +/-3mm vor dem Brandschott. Einstellung 4 Minuten Flug-Timer Spezifi kationen Inhaltsverzeichnis SAFE Select-Technologie ..............19 Vor dem Flug ...................19 Sender Setup ..................19... -
Seite 4: Safe Select-Technologie
SAFE Select-Technologie Die evolutionäre SAFE ® Select-Technologie bieten ein zusätzliches Schutzniveau, sodass Sie Ihren ersten Flug mit Zuversicht durchführen können. Es ist keine komplexe Senderprogrammierung erforderlich. Einfach den einfachen Bindungsvorgang befolgen, um das SAFE Select-System zu aktivieren. Bei der Aktivierung verhindern die Begrenzungen bei Schräglage und Neigung ein Übersteuern und die automatische Selbstausrichtung erleichtert das Abfangen aus riskanten oder unübersichtlichen Positionen durch das Loslassen der Steuerknüppel. -
Seite 5: Zusammenbau Des Modells
Zusammenbau des Modells Montage der Flügel 1. Die Flügelstangen in den Rumpf stecken. 2. Die Flügel auf die Flügelstangen schieben und in die korrekte Position drücken, bis die Klemmen einrasten. Montage des Seitenleitwerks Die vertikalen Stabilisatoren in die richtige Position stecken und herunter drücken. -
Seite 6: Binden Von Sender Und Empfänger/Safe Select
Binden von Sender und Empfänger/SAFE Select ein- und ausschalten Bindungssequenz für das Einschalten von SAFE Select Dieses Produkt erfordert einen zugelassenen Spektrum DSM2/DSMX kompatiblen Sender. Eine vollständige Liste der zugelassenen Sender ist unter www.bindnfl y.com zu fi nden. Das Flugzeug verfügt über eine optionale SAFE Select-Funktion, die durch das Binden auf eine nachstehend beschriebene spezifi... -
Seite 7: Auswahl Und Montage Des Pnp-Empfängers
Auswahl und Montage des PNP-Empfängers Der Spektrum AR636-Empfänger wird für dieses Flugzeug empfohlen. Wird AR636- ein anderer Empfänger montiert, sicherstellen, dass es sich dabei mindestens Konfi guration um einen kompletten 6-Kanal-(Sport-)Empfänger handelt. Für die korrekte Montage und Bedienungsanleitung die Anleitung Ihres Empfängers lesen. BND/PRG = BINDEN ®... -
Seite 8: Abschließende Einstellung
Abschließende Einstellung Zentrieren der Steueroberfl ächen Nach der Montage und dem Einrichten des Senders bestätigen, dass die Steuerfl ächen zentriert sind. Sind die Steuerfl ächen nicht zentriert, die Steuerfl ächen durch Ausrichten des Gestänges mechanisch zentrieren. Ist eine Anpassung erforderlich, den Gelenkkopf auf dem Gestänge drehen, um die Länge des Gestänges zwischen Servoarm und Steuerhorn zu verändern. -
Seite 9: Schwerpunkt (Cg)
Schwerpunkt (CG) Die CG-Position wird nach vor dem Brandschott. Diese CG-Position wurde mit dem empfohlenen Li-Po-Akku (EFLB22003S300) bestimmt. 140mm Steuerrichtungstests Sender-Eingabetest Sendereingabe Reaktion der Steueroberfl ächen Sendereingabe Reaktion der Steueroberfl ächen (von hinten betrachtet) (von hinten betrachtet) Mit diesem Test stellen Sie sicher, dass die Flugsteuerung angemessen auf die Eingaben über Ihren Sender reagiert. -
Seite 10: Flugtipps Und Reparaturen
Flugtipps und Reparaturen Vor der Wahl des Flugstandorts die örtlichen Gesetze und Verordnungen HINWEIS: Steht ein Absturz unmittelbar bevor, WARNUNG: Gaszufuhr senken und komplett trimmen. Wird konsultieren. Drosselklappe dies unterlassen, können zusätzliche Schäden immer auf Reichweitentest des Funksystems am Flugzeugrahmen sowie Schäden am Propellerschlag Vor dem Flug den Reichweitentest des Funksystems durchführen. -
Seite 11: Betrieb Mit 4S Lipo-Akku (Optional)
Betrieb mit 4S LiPo-Akku (optional) Das F-27 Evolution™ Flugzeug kann direkt nach dem Auspacken mit 3S-Akkus eingesetzt werden und die enthaltene Baugruppe Geschwindigkeitsregler, Motor und Propeller kann mit 4S-Akkus betrieben werden. Die Niedrigtrennspannung (LVC) im Geschwindigkeitsregler ist jedoch standardmäßig für 3S-Akkus eingestellt. Für den Betrieb mit einem 4S-Akku sollte die Niedrigtrennspannung im Geschwindigkeitsregler für 4S-Akkus bzw. -
Seite 12: Motorwartung
Motorwartung ACHTUNG: Vor der Motorwartung immer den Flugakku abklemmen. Demontage 1. Die Propellermutter abnehmen und dann den Propeller und den Propelleradapter von der Motorwelle trennen. 2. Die 4 Schrauben (A), den Motor und die X-Halterung vom Rumpf entfernen. 3. Die Motorkabel von den Kabeln des Geschwindigkeitsreglers trennen. -
Seite 13: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache Lösung Die Steuerungen mit Gashebel und Gastrimmung auf niedrigster Einstellung zu- Gas nicht im Leerlauf und/oder Gastrimmung zu hoch rücksetzen Flugzeug reagiert nicht auf Gas, aber Verfahrweg des Gasservo liegt unter 100 % Sicherstellen, dass Verfahrweg des Gasservos 100 % oder höher ist auf alle anderen Gaskanal ist umgekehrt Gaskanal auf dem Sender umkehren... -
Seite 14: Haftungsbeschränkung
Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum erheblichen Ausmaßes führen. -
Seite 15: Konformitätshinweise Für Die Europäische Union
EFL5675 F-27 Evolution PNP; Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der EMC Direktive ist. EFL5650 F-27 Evolution BNF; Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED und EMC Direktive ist. -
Seite 16: Empfohlene Empfänger
Recommended Receivers•Empfohlene Empfänger Récepteurs Recommandés•Ricevitori Raccomandati PNP Only • Nur PNP • PNP Uniquement • Solo PNP Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice AR400 4-Channel DSMX AR400-4-Kanal-DSMX- Récepteur d’avion DSMX Ricevente aereo AR400 DSMX SPMAR400 Aircraft Receiver Flugzeugempfänger 4 canaux AR400... - Seite 17 Replacement Parts • Ersatzteile • Pièces de rechange • Pezzi di ricambio Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice EFL5601 Fuselage Rumpf Fuselage Fusoliera EFL5602 Wing set Flügelsatz Ensemble d’ailes Set ali Ensemble stabilisateurs EFL5603 Fin set Seitenleitwerks Set coda verticale verticaux...
- Seite 18 E-fl ite, F-27 Evolution, DSM, DSM2, DSMX, Bind-N-Fly, BNF, the BNF logo, Plug-N-Play, AS3X, SAFE, the SAFE logo, ModelMatch, Z-Foam, Passport, Prophet, EC3, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
