Owners Manual • Bedienungsanleitung
Manuel de l'utilisateur • Manuale dell'utente
759213.1
Updated: 06/2024

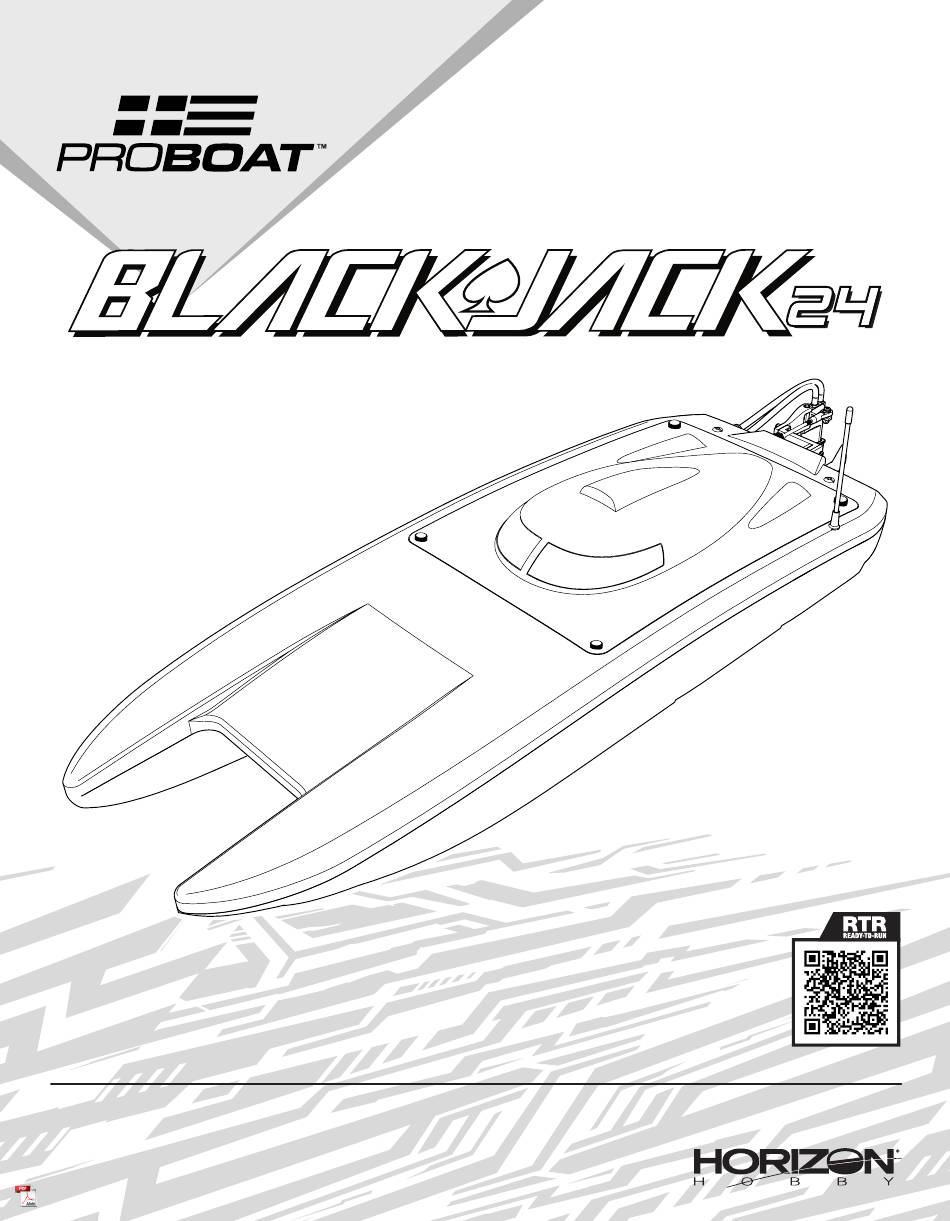

24" V2 BRUSHLESS CATAMARAN
Scan the QR code and select the Manuals and Support quick links from the
Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks
Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la
page du produit pour obtenir les informations les plus récentes sur le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto dalla
pagina del prodotto per le informazioni manuali più aggiornate.
product page for the most up-to-date manual information.
PRB08049
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Horizon Hobby PROBOAT BLACKJACK24

Inhaltszusammenfassung für Horizon Hobby PROBOAT BLACKJACK24

  • Seite 1 24″ V2 BRUSHLESS CATAMARAN Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher. Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la page du produit pour obtenir les informations les plus récentes sur le manuel.

  • Seite 15: Zusätzliche Sicherheitsvorkehrungen Und Warnhinweise

    HINWEIS Alle Anweisungen, Garantien und andere Begleitdokumente können von Horizon Hobby, LLC nach eigenem Ermessen geändert werden. Um aktuelle Produktinformationen zu erhalten, besuchen Sie www.horizonhobby.com oder www.towerhobbies.com und klicken Sie auf die Registerkarte Support oder Ressourcen für dieses Produkt. SPEZIELLE BEDEUTUNGEN...

  • Seite 16: Allgemeine Sicherheitshinweise

    • Versuchen Sie niemals tiefentladene, beschädigte oder nasse • Beenden Sie bei Fehlfunktionen sofort alle Prozesse und Akkus zu laden. kontaktieren Horizon Hobby. • Laden Sie niemals Akkupacks, die aus verschiedenen Zellentypen • Nur wiederaufladbare Akkus wiederholt laden. Das Laden von bestehen.

  • Seite 17: Packungsinhalt

    Packungsinhalt • Pro Boat ® Blackjack 24″ V2 Katamaran Brushless, Heatwave: RTR (PRB08049T1) / Pro Boat ® Blackjack 24″ V2 Katamaran Brushless, Vegas Offshore: RTR (PRB08049T2) • SLR300 3-Kanal SLT Empfänger Einzelprotokoll (SPMSLR300) • Firma 90 A Smart Brushless Bootsmotorregler (SPMXME1060) •...

  • Seite 18: Slt2 Transmitter

    SLT2 Transmitter 1. Steuerrad Steuerung (links/rechts) des Modells 2. Gasauslöser Steuerung der Geschwindigkeit und Richtung (Vorwärts/Bremsen/Rückwärts) des Modells 3. Ein-/Aus-Taste Ein-/Ausschalten des Modells 4. Steuerung (ST-R) Umkehren der Servolaufrichtung Umkehren des Steuerkanals 5. Begrenzung Gaszufuhr Begrenzt die Gaszufuhr auf 50/75/100 % Wählen Sie 50 % oder 75 % für Fahrer mit geringer Erfahrung oder wenn das Fahrzeug in einem kleinen Bereich gefahren wird 6.

  • Seite 19: Montage Des Antennenröhrchen

    Montage des Antennenröhrchen Führen Sie die Antenne in das Antennenröhrchen wie abgebildet ein. Das Ende der Antenne muß sich für den besten Empfang überhalb der Wasserlinie befinden. Kleben Sie die Antenne mit transparenten Klebeband (DYNM0102) an falls gewünscht. HINWEIS: Kürzen oder knicken Sie die Antennen nicht, da sonst die Gefahr von Beschädigungen besteht.

  • Seite 20: Niederspannungsabschaltung (Lvc)

    Niederspannungsabschaltung (LVC) Die Werkseinstellung für die Niedrigtrennspannung des Die Niedrigtrennspannung kann verfrüht aktiviert werden, wenn Sie Geschwindigkeitsreglers Ihres Bootes liegt bei 3,2 V pro Zelle. Das (1) Akkus mit niedrigem C-Faktor oder (2) alte, abgenutzte und/oder Entladen eines LiPo Akku unter 3 Volt per Zelle kann den Akku schwache Akkus verwenden.

  • Seite 21: Wenn Sie Fertig Sind

    Wenn Sie fertig sind HINWEIS: Das Boot nicht der direkten Sonneneinstrahlung oder heißen, geschlossenen Bereichen, wie einem Fahrzeug, aussetzen, wenn es nicht gefahren wird. Dadurch kann das Boot beschädigt werden. 1. Schalten Sie den Empfänger durch Drücken der ESC-Taste AUS. 2.

  • Seite 22: Kühlwassersystem

    Kühlwassersystem Sollte bei Vorwärtsfahrt kein Wasser aus dem Kühlwasserauslass 1. Trennen und reinigen Sie das Kühlwassersystem um austreten stoppen Sie unverzüglich den Motor und entfernen die Verstopfungen zu entfernen und ein Überhitzen zu verhindern. Verstopfung des Kühlwassersystems. Motor und der Schalldämpfer 2.
  • Seite 23 Einstellung des Propellerwinkels Das Anheben der Antriebsstrebe erhöht die Geschwindigkeit, verschlechtert aber auch das Lenkansprechverhalten und erhöht die Kavitation. Das Absenken der Antriebsstrebe verbessert das Lenkansprechverhalten, erhöht aber auch die Lenkempfindlichkeit und verringert die Geschwindigkeit. 1. Lösen Sie Mutter und Schraube von der Antriebsstrebe Bootsheck.

  • Seite 24: Ersatzteile

    Ersatzteile Optionale Teile Teile-Nr. Beschreibung Teile-Nr. Beschreibung PRB-1153 Kühlleitung 4 mm ID, 91,44 cm (3 ft) DYNE4200 Fettpresse mit Bootsschmierfett, 142 g (5 oz) PRB-1273 Ruderbaugruppe: Blackjack 24 DYNE4201 Bootsschmierfett 142 g (5 oz) PRB-1274 Rudergestängesatz: Blackjack 24 DYNE0100 Präzisionsöler: Mittel PRB-1275 Propellerstrebensatz: Blackjack 24 DYNF1055...

  • Seite 25: Problemlösung

    Problemlösung Problem Mögliche Ursache Lösung Boot reagiert nicht auf Gas, aber auf andere Gaskanal ist reversiert Reversieren Sie den Gaskanal auf dem Sender Kontrollen Beschädigter Propeller, Welle oder Motor Ersetzen Sie beschädigte Teile Starkes Geräusch oder Vibration Propeller hat eine Unwucht Wuchten oder ersetzen Sie den Propeller Akkuladung ist zu gering Laden Sie den Fahrakku vollständig...

  • Seite 26: Garantie Und Service Informationen

    Fernsteuerung. mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsi- Garantiezeitraum — Exklusive Garantie Horizon Hobby LLC chtig zu betreiben kann zu Verletzungen von Lebewesen und (Horizon) garantiert, dass dasgekaufte Produkt frei von Material- und Sachbeschädigungen erheblichen Ausmaßes führen.

  • Seite 27: Garantie Und Service Kontaktinformationen

    Horizon Hobby, LLC (PRB08049): 2904 Research Road Champaign, IL 61822 USA Hiermit erklärt Horizon Hobby, LLC, dass das Gerät den folgenden Offizieller EU-Importeur: Richtlinien entspricht: EU-Richtlinie über Funkanlagen 2014/53/ EU; RoHS 2-Richtlinie 2011/65 / EU; RoHS 3-Richtlinie - Änderung Horizon Hobby, GmbH 2011/65 / EU-Anhang II 2015/863.

  • Seite 54: Exploded View

    PRB08049 24″ V2 BRUSHLESS CATAMARAN Exploded View PRB-1280 Explosionszeichnungen Vues éclatées Viste esplose PRB-1287: Heatwave PRB-1288: Vegas Offshore PRB-1280 M3 Nylon Lock Nut M6 Nylon Lock Nut PRB-1286 PRB-1279 PRB-1286 M6 Nylon Lock Nut M6 Nylon Lock Nut PRB-1286 PRB-1276 PRB-1287: Heatwave PRB-1288: Vegas Offshore PRB-2153...
  • Seite 55 PRB08049 24″ V2 BRUSHLESS CATAMARAN Exploded View Explosionszeichnungen Vues éclatées Viste esplose PRB-1281 PRB-1273 PRB-1153 PRB-1282 M3x12mm PRB-1274 PRB-1273 M2x12mm PRB-1274 PRB-1273 M3x12mm M3 Nylon PRB-1275 Lock Nut PRB282089 PRB-1282 M4x3mm Setscrew M3x6mm PRB-1277 M5 Nylon PRB-1274 15mm Lock Nut M3x4mm M3 Nylon Lock Nut...
