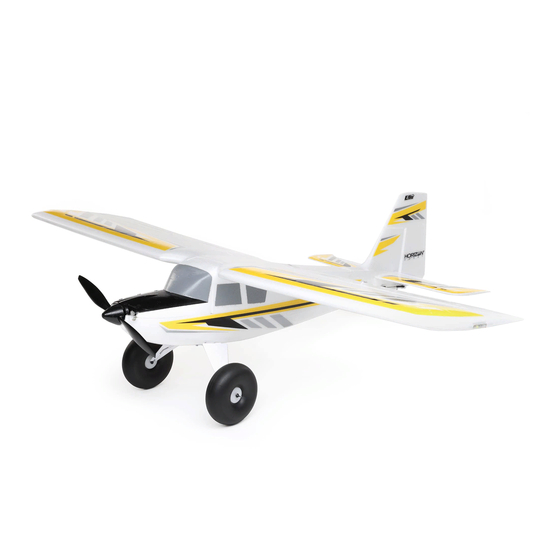

Horizon Hobby E-flite UMX Timber X Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
UMX
Timber
X
™
®
Scan the QR code and select the Manuals and Support quick links from
the product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite
die Quicklinks Handbücher und Unterstützung, um die aktuellsten
Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support
sur la page du produit pour obtenir les informations les plus récentes
sur le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto
dalla pagina del prodotto per le informazioni manuali più aggiornate.
EFLU7950
Instruction Manual
Bedienungsanleitung
Manuel d'utilisation
Manuale di Istruzioni
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Horizon Hobby E-flite UMX Timber X
Inhaltszusammenfassung für Horizon Hobby E-flite UMX Timber X

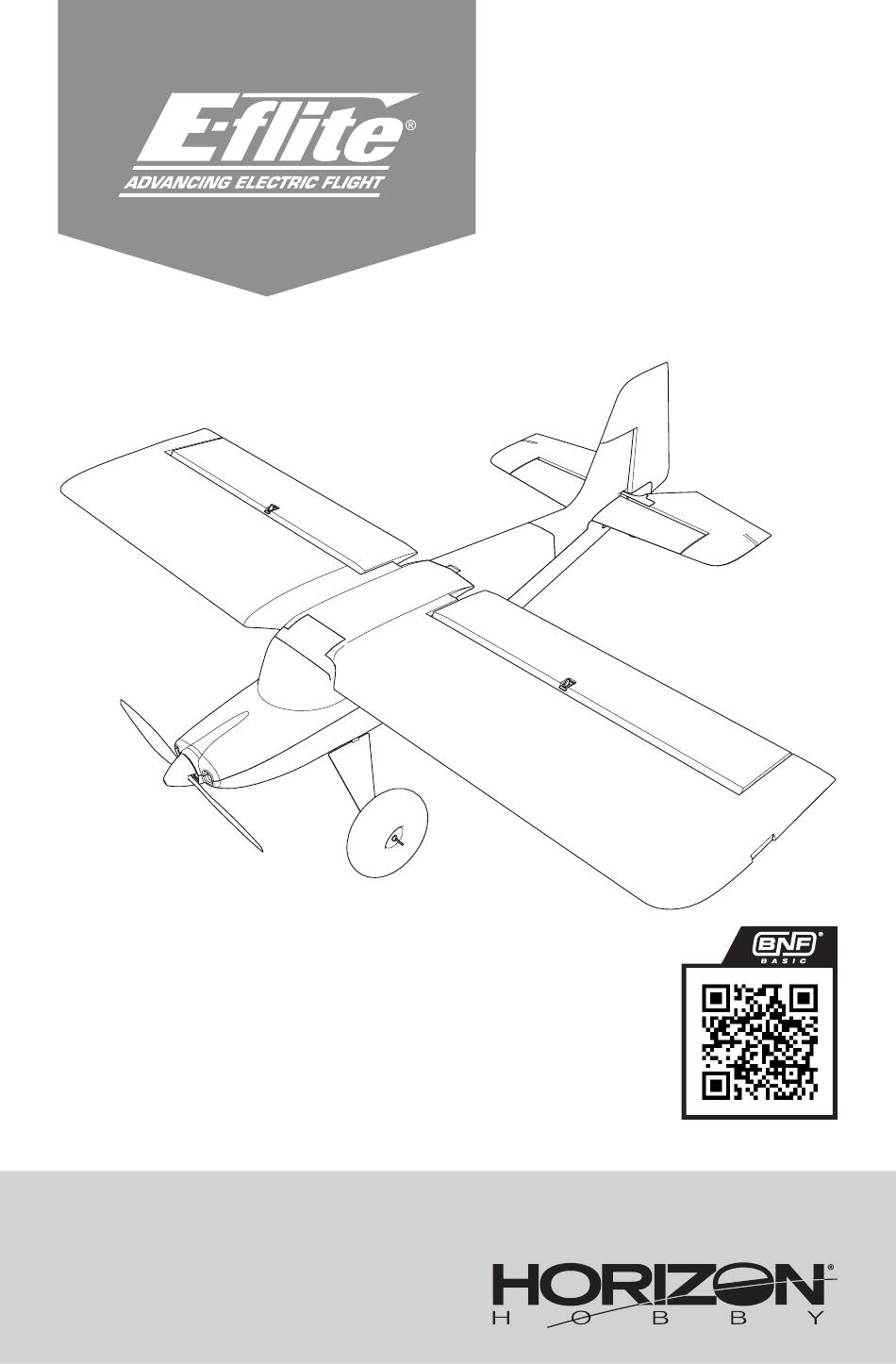

- Seite 1 Timber ™ ® Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
-
Seite 2: Sicherheitsmaßnahmen Und Warnungen
Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. Es ist unerlässlich, dass Sie alle Anleitungen und Warnungen in diesem Handbuch vor dem Zusammenbau, der Einrichtung... -
Seite 3: Inhaltsverzeichnis
Enthaltene / Empfohlene Ausrüstung Motor: 700mm Spektrum Bürstenloser Außenläufermotor Montiert ™ 1900 kV, 10-polig (SPMXAM1208) Servo: Montiert Spektrum 2,9-Gramm linear angeordneter ™ Leistungsservo (4) (SPMSH2040L) Empfänger/Geschwindigkeitsregler: Montiert Spektrum Empfänger/Geschwindigkeitsregler ™ (SPMA3188) Empfohlener Akku: Erforderlich Spektrum™ 300 mAh 3S 11,1V 30C; JST-RCY Li-Po (SPMX3003SJ30) Empfohlenes Ladegerät: Spektrum S150 Smart-Wechsel-/Gleichstrom-... -
Seite 4: Niederspannungsabschaltung (Lvc)
Niederspannungsabschaltung (LVC) Wird ein LiPo Akku unter 3 Volt pro Zelle entladen kann er Stellen Sie für die ersten Flüge die Stopuhr oder den Timer keine Spannung mehr halten. Der Regler schützt den Akku auf ihrer Fernsteuerung auf 5 Minuten ein. Stellen Sie den vor einer Unterspannung mit der Niederspannungsab- Timer nach dem ersten Flug länger oder kürzer ein. -
Seite 5: Senderprogrammierung
Senderprogrammierung Zum Erreichen der besten Flugleistung empfehlen wir die Computergesteuerte Sendereinrichtung Verwendung eines DSM2/DSMX-Senders, der zu dualen DX serie, NX serie, iX serie Geschwindigkeiten fähig ist. Vor dem Binden sicherstellen, Jede Senderprogrammierung mit einem leeren dass mit einem leeren Acro-Modell im Sender begonnen ACRO-Modell beginnen (Modell zurücksetzen), wird. -
Seite 6: Safe Select-Technologie
SAFE Select-Technologie Wenn SAFE Select aktiviert ist, verhindern die Neigungsbe- ACHTUNG: Halten Sie alle Körperteile von Rotor, grenzungen, dass das Flugzeug übersteuert wird. Darüber Einlass und Auspuffrohr fern und das Flugzeug hinaus hält SAFE Select das Flugzeug im Horizontalflug, bei versehentlicher Gasbetätigung sicher fest. indem es die Bedienelemente freigibt, falls Sie die Orien- 1. -
Seite 7: Armieren Des Reglers / Empfänger, Einbau Des Akku Und Balancieren Des Schwerpunktes
Armieren des Reglers / Empfänger, Einbau des Akku und Balancieren des Schwerpunktes ACHTUNG: Halten Sie immer die Hände vom Propeller weg. Ist der Regler armiert dreht der Motor bei Gaseingabe sofort los. Der Regler wird auch nach dem Bindevorgang armiert. Jeder weiterer Anschluß... -
Seite 8: Steuerrichtungstests
Steuerrichtungstests Den Sender einschalten und den Akku anschlie- Sendersteuerung Reaktion der Steueroberflächen ßen. Den Sender zum Steuern der Querruder- und Höhenrudersteuerungen verwenden. Beim Prüfen der Steuerungsrichtungen das Fluggerät von hinten ansehen. HINWEIS: Vor der Durchführung dieser Tests Flugzeug und Sender binden. Die Sender- steuerungen bewegen, um sicherzustel- len, dass sich die Steueroberflächen des Flugzeugs ordnungsgemäß... -
Seite 9: As3X Kontrolle Lenktest Bnf
AS3X Kontrolle Lenktest BNF Dieser Test stellt sicher, dass das AS3X-Steuersystem ordnungsgemäß funktioniert. Das AS3X-System in Ihrem UMX Timber X ist ein fortschrittliches Stabilisierungssystem, das Flugzeug muss während der Initialisierung ortsfest bleiben. Bewegungen des Reaktion des AS3X Flugzeugs 1. Die Gaszufuhr auf über 25 % bringen, um das AS3X-System zu aktivieren. -
Seite 10: Werkseinstellung Ruderhörner
Werkseinstellung Ruderhörner Die Abbildung zeigt die Einstellung für Kunstflug. Dies Querruder Höhenruder Seitenruder Position der Anlenkungen in den Ruderhörner hat direkten Einfluss auf die Reaktionen des Flugzeuges. ACHTUNG: Sollte die Anschlußposition nicht entsprechend den Fähigkeiten des Piloten gewählt worden sein, können unerwartete Reaktionen des Flugzeuges die Folge sein. -
Seite 11: Wartung Der Elektrischen Teile
Wartung der elektrischen Teile Demontage ACHTUNG: Den Propeller NICHT handhaben, während der Flug-Akku mit dem Geschwindigkeitsregler verbunden ist. Dies kann Verletzungen verursachen. Propeller 1. Entfernen Sie mit einem Kreuzschlitzschraubenzieher vorsichtig die 2 mm x 6 mm große Schraube (A) und den Propeller (B) von der Motorwelle. -
Seite 12: Montage Der Optionalen Schwimmer
Montage der optionalen Schwimmer Entfernen des Fahrwerks 1. Fluggerät vorsichtig auf den Kopf stellen. Keinen Druck auf das Ruder ausüben. 2. Mit einem Kreuzschlitzschraubendreher die vier 2mm x 8mm Blechschrauben und 2 Platten entfernen, die das Fahrwerk sichern. 3. Die anderen vier 2mm x 8mm Blechschrauben und 2 Platten von der hinteren Schwimmerhalterung entfernen. -
Seite 13: Fehlerbehebung As3X ® -System
Fehlerbehebung AS3X -System ® Problem Mögliche Ursache Lösung Ruder sind im Werk mechanisch nicht Zentrieren Sie die Ruder mechanisch durch zentriert worden anpassen der U Bögen Ruder sind nicht neutral wenn Senderkontrollen Flugzeug wurde nach dem Anschließen Trennen Sie den Flugakku und schließen ihn neutral stehen der Akkus bewegt bevor die Sensoren sich wieder an. -
Seite 14: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache Lösung Sie haben weniger als 5 Sekunden nach Lassen Sie den Sender eingeschaltet, trennen dem Einschalten des Senders den Flugakku Sie den Flugakku und verbinden ihn wieder angeschlossen Wählen Sie das richtige Modell im Modell- Flugzeug ist an einen anderen Speicherplatz LED auf dem Empfänger speicher, trennen und verbinden den Flugakku gebunden (nur Sender mit ModelMatch) -
Seite 15: Ersatzteile
Empfohlene Teile Ersatzteile Nummer Beschreibung Nummer Beschreibung EFLU7951 Rumpf: UMX Timber X 300mah 3S 30C Li-Po-Akku mit SPMX3003SJ30 JST-RCY-Stecker EFLU7952 Leitwerksatz: UMX Timber X EFLU7953 Tragfläche: UMX Timber X SPMR6775 NX6 DSMX 6-Kanal Sender EFLU7954 Spinner: UMX Timber X S150 Smart-Wechsel-/Gleichstrom- SPMXC1070 Ladegerät, 1 x 50 W EFLU7955... -
Seite 16: Haftungsbeschränkung
Verluste, die in irgendeinem Zusammenhang Modells wie auch der Fernsteuerung. mit dem Produkt stehen verantwortlich, unabhängig ab Garantiezeitraum—Exklusive Garantie Horizon Hobby ein Anspruch im Zusammenhang mit einem Vertrag, der LLC (Horizon) garantiert, dass dasgekaufte Produkt frei von Garantie oder der Gewährleistung erhoben werden. Horizon Material- und Montagefehlern ist. -
Seite 17: Garantie Und Service Kontaktinformationen
Fachhändler beiliegt, aus dem der Käufer und das 10/15 Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby. Garantie und Service Kontaktinformationen Land des Kauf Horizon Hobby Telefon/E-mail Adresse... - Seite 18 E-flite, Timber, AS3X, UMX, SAFE, the SAFE logo, DSM, DSM2, DSMX, ModelMatch, Bind-N-Fly, BNF, Celectra and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
