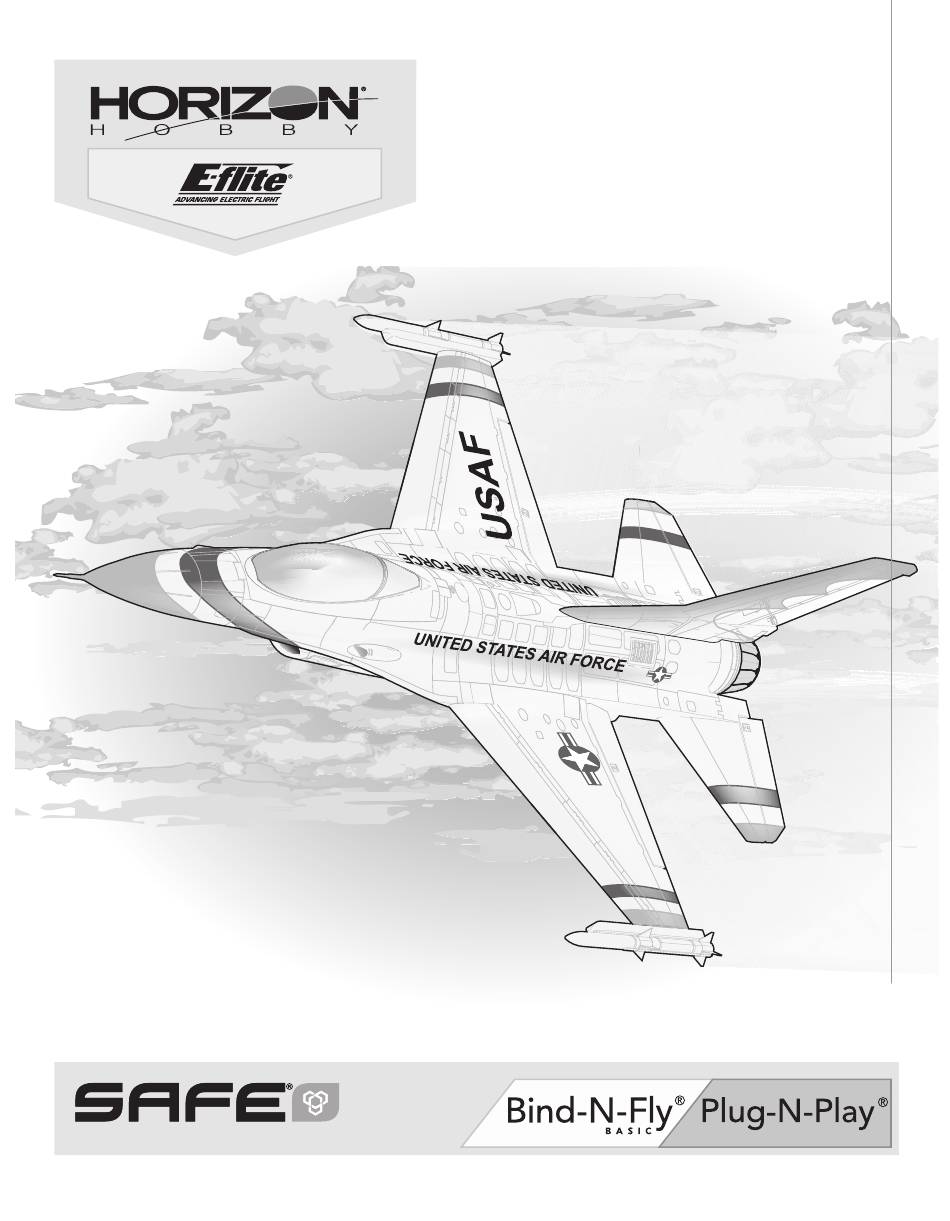

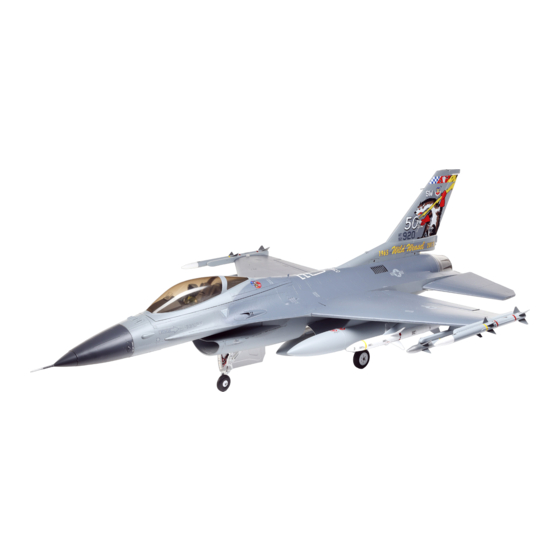

- Seite 1 Thunderbird F-16 with 70mm EDF Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni SAFE ® Select Technology, Optional Flight Envelope Protection www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
-
Seite 2: Inhaltsverzeichnis
Packungsinhalt Schnellstartanleitung Zum Einstellen Ihres Senders benutzen Sender Setup Sie das Setup Diagramm Hohe Niedrige Geschwindig- Geschwindig- keit keit Duale Querruder 26mm 18mm Geschwindigkeiten Höhenruder 18mm 14mm Seitenruder 20mm 16mm 90 –110mm von der Vorderkante des Schwerpunkt (CG) Flügels am Rumpf nach hinten gemessen. Einstellung 6 minuten Flug-Timer... -
Seite 3: Safe Select-Technologie
SAFE Select-Technologie Die evolutionäre SAFE Select-Technologie bieten ein zusätzliches Schutzniveau, sodass Sie Ihren ersten Flug mit Zuversicht durchführen können. Es ist keine ® komplexe Senderprogrammierung erforderlich. Einfach den einfachen Bindungsvorgang befolgen, um das SAFE Select-System zu aktivieren. Bei der Aktivierung verhindern die Begrenzungen bei Schräglage und Neigung ein Übersteuern und die automatische Selbstausrichtung erleichtert das Abfangen aus riskanten oder unübersichtlichen Positionen durch das Loslassen der Steuerknüppel. -
Seite 4: Zusammenbau Des Modells
Zusammenbau des Modells Montage des unteren Seitenleitwerks 1. Die Montagebereiche der unteren Seitenleitwerke und die Gebläseabdeckungen mit einem Papiertuch abwischen, um Staub oder losen Lack vor dem Auftragen des Klebstoffs zu entfernen. 2. Zum Anbringen der unteren Seitenleitwerke an der Gebläseabdeckung CA-Klebstoff verwenden. -
Seite 5: Zusammenbau Des Modells Fortsetzung
Zusammenbau des Modells Fortsetzung Montage des Seitenleitwerks 1. Den Seitenruder-Servo an der im Schlitz befi ndlichen Servoverlängerung anschließen. Vor dem Fortfahren den korrekten Betrieb des Servos mit dem Funksystem bestätigen. 2. Die Montagebereiche des Seitenleitwerks und Rumpfs mit einem Papiertuch abwischen, um Staub oder losen Lack vor dem Auftragen des Klebstoffs zu entfernen. -
Seite 6: Montage Der Tragfl Äche
Zusammenbau des Modells Fortsetzung Montage der Tragfl äche 1. Das Steckungsrohr in den Rumpf schieben. 2. Die Tragfl ächen auf das Steckungsrohr schieben. 3. Die Tragfl ächenhälften mit den mitgelieferten 3 x 16 mm Schrauben von unten in ihrer Position sichern. In entgegengesetzter Reihenfolge zerlegen. -
Seite 7: Montage Des Akkus Und Aktivierung Des Geschwindigkeitsreglers
Montage des Akkus und Aktivierung des Geschwindigkeitsreglers Wahl des Akkus Empfohlen wird der E-fl ite 3200 mA 22,2 V 6S 30C LiPo-Akku ® (EFLB32006S30). Zu weiteren empfohlenen Akkus, siehe Optionale Teileliste. Wird ein anderer als die aufgeführten Akkus verwendet, dann sollte der Akku in Leistung, Abmessungen und Gewicht dem E-fl... -
Seite 8: Binden Von Sender Und Empfänger/Safe Select Ein- Und Ausschalten (Bnf Basic)
Binden von Sender und Empfänger/SAFE Select ein- und ausschalten (BNF Basic) Dieses Produkt erfordert einen zugelassenen Spektrum DSM2/DSMX kompatiblen Sender. Bindungssequenz für das Einschalten von SAFE Select Eine vollständige Liste der zugelassenen Sender ist unter www.bindnfl y.com zu fi nden. Das Flugzeug verfügt über eine optionale SAFE Select-Funktion, die durch das Binden auf eine nachstehend beschriebene spezifi... -
Seite 9: Schalterbelegung Von Safe Select
Schalterbelegung von SAFE Select Die SAFE Select-Technologie kann einfach jedem offenen Schalter (2 oder 3 Position) Modus 1 und 2 Sender auf dem Sender zugewiesen werden. Diese neue Funktion gibt Ihnen die Flexibilität, die Technologie während des Flugs zu aktivieren oder zu deaktivieren. WICHTIG: Vor dem Zuweisen des gewünschten Schalters sicherstellen, dass der Verfahrweg für diesen Kanal auf 100 % in beide Richtungen eingestellt ist und Querruder, Höhenruder, Seitenruder und Gashebel alle eine hohe Ge-... -
Seite 10: Schwerpunkt (Cg)
Schwerpunkt (CG) Die CG-Position wird von der Vorderkante der Tragfl äche an der Wurzel gemessen. Diese CG-Position wurde mit dem empfohlenen LiPo-Akku 90 – 110mm (EFLB32006S30) bestimmt. Von der Vorderkante des Flügels zum Rumpf. AS3X-Kontrolle Lenktest Bewegungen Reaktion des AS3X Dieser Test stellt sicher, dass das AS3X ®... -
Seite 11: Flugtipps Und Reparaturen
Flugtipps und Reparaturen Vor der Wahl des Flugstandorts die örtlichen Gesetze und Verordnungen konsultieren. HINWEIS: Steht ein Absturz unmittelbar bevor, Gaszufuhr senken und komplett trimmen. Wird dies unterlassen, können zusätzliche Schäden Reichweitentest des Funksystems am Flugzeugrahmen sowie Schäden am Vor dem Flug den Reichweitentest des Funksystems durchführen. Siehe das WARNUNG: Geschwindigkeitsregler und Motor auftreten. -
Seite 12: Nach Dem Flug
Nach dem Flug 1. Den Flug-Akku vom Geschwindigkeitsregler trennen (für die Sicherheit 5. Alle beschädigten Bauteile reparieren oder ersetzen. und die Lebensdauer des Akkus erforderlich). 6. Den Flug-Akku getrennt vom Flugzeug lagern und den Akku-Ladezustand 2. Den Sender ausschalten. überwachen. 3. -
Seite 13: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache Lösung Gas nicht im Leerlauf und/oder Gastrimmung zu hoch Die Steuerungen mit Gashebel und Gastrimmung auf niedrigster Einstellung zurücksetzen Flugzeug reagiert Verfahrweg des Gasservo liegt unter 100 % Sicherstellen, dass Verfahrweg des Gasservos 100 % oder höher ist nicht auf Gas, aber auf alle anderen Gaskanal ist umgekehrt... -
Seite 14: Haftungsbeschränkung
Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum erheblichen Ausmaßes führen. -
Seite 15: Konformitätshinweise Für Die Europäische Union
Konformitätshinweise für die Europäische Union EU Konformitätserklärung EFL7875 70mm EDF F-16 PNP; Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der EMC Direktive ist. EFL7850 70mm EDF F-16 BNF BASIC; Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED und EMC Direktive ist. Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar : http://www.horizonhobby.com/content/support-render-compliance. -
Seite 16: Précautions Et Avertissements Liés À La Sécurité
REMARQUE La totalité des instructions, garanties et autres documents est sujette à modifi cation à la seule discrétion d’Horizon Hobby, LLC. Pour obtenir la documentation à jour de ce produit, veuillez consulter le site www.horizonhobby.com et cliquez sur l’onglet de support du produit. -
Seite 17: Empfohlene Empfänger
Recommended Receivers • Empfohlene Empfänger Récepteurs Recommandés • Ricevitori Raccomandati PNP Only • Nur PNP • PNP Uniquement • Solo PNP Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice AR610 6-Channel Coated Air Ummantelter AR610-6-Kanal- Récepteur aérien avec revêtement 6 Ricevente aereo AR610 6 canali con SPMAR610 Receiver... - Seite 18 Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice Main Landing Gear System w/retracts: F-16 Sistema carrello di atterraggio EFL7815 Hauptfahrwerksystem Cache du train d’atterrissage 70mm principale EFL7816 Landing Gear Cover: F-16 70mm Fahrwerkabdeckung Système du train d’atterrissage avant Carter carrello d’atterraggio EFL7817 Linkage Rod: F-16 70mm...
- Seite 19 E-fl ite, DSM, DSM2, DSMX, Bind-N-Fly, BNF, the BNF logo, Plug-N-Play, AS3X, SAFE, the SAFE logo, ModelMatch, Passport, Prophet, EC5, Dynamite, Kinexsis, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
