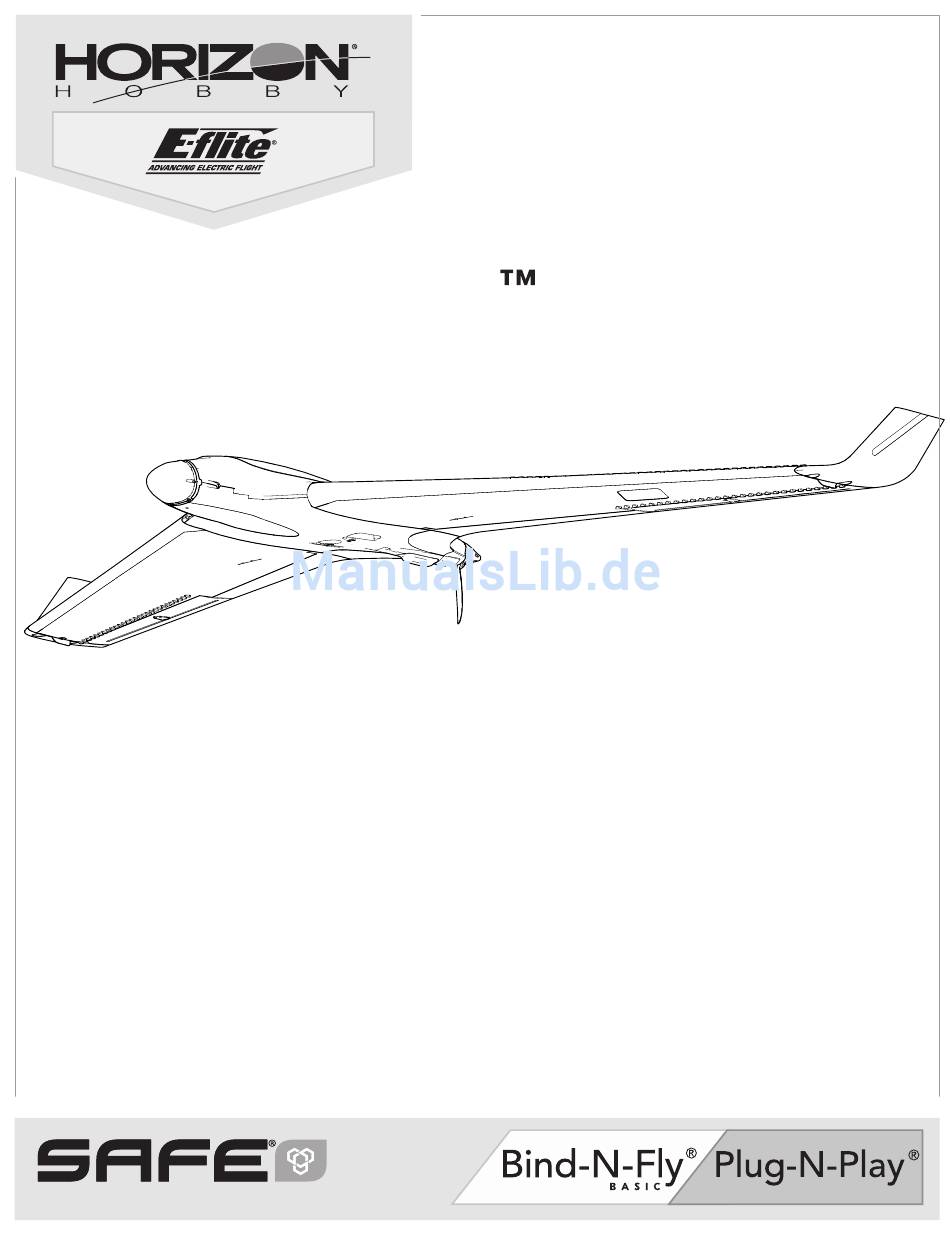

- Seite 1 Opterra Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni ® SAFE Select Technology, Optional Flight Envelope Protection www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 2: Begriffserklärung
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht-kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Lieferumfang Quick Start Information Programmieren Sie den Sender mit diesen Sender Einstellungen: Setup Down Ausschlag Höhen- der Quer-/ 15mm 16mm ruder Höhenruder Querr. 22mm 19mm In Übereinstimmung mit den Vertiefungen, die sich direkt vor den Schlitzen auf der Schwer- Unterseite des Rumpfes beinden, die Nase punkt (CG) beim Balancieren an den Vertiefungen leicht nach unten bewegen. -
Seite 4: Vor Dem Fliegen
Flugstil zu genügen. 2 Aileron 3 Elevator 4 Rudder 5 Gear Switch A 6 Aux 1 Frame Rate 22mz DSMX Funktionsliste Timer Mode Count Down Time 8:00 Start Throttle Out Über One Time Inhibit www.modellmarkt24.ch www.modellmarkt24.ch Opterra 2m... -
Seite 5: Montage Des Modells
Montage des Modells Montage der Flügel 1. Ein Winglet (A) auf jeden Flügel schieben. 2. Das Winglet mit dem beigefügten (kleineren) Sicherungsstift sichern (B). Den Stift einführen und ihn um 90 Grad drehen, um ihn zu verriegelt. 3. Das vordere Steckungsrohr (kurz) (C) und das hintere Steckungsrohr (D) in den Rumpf schieben. -
Seite 6: Optionale Kamerahalterungen
• VTX 25 MW SPMVT025 • Antenne SPMVX5802 • Stromadapter SPMA9556 • Monitor mit Headset SPMVM430C Mobius-Kamera montieren 1. Eine Mobius-Kamera im lachen Bereich auf der Oberseite der Nase mon- tieren. 2. Mit doppelseitigem Klebeband (C) sichern. www.modellmarkt24.ch www.modellmarkt24.ch Opterra 2m... -
Seite 7: Optionale Kamerahalterungen Fortsetzung
Optionale Kamerahalterungen Fortsetzung FPV-Sender montieren Der FPV-Sender kann wie abgebildet in der Mitte des Rumpfs montiert werden 1. Die Batterieabdeckung von der Kanzelabdeckung entfernen. 2. Den FPV-Sender mit dem Klettband an den abgebildeten Stellen sichern. Bauchkamera montieren Eine GoPro-Kamera kann mit den Bauchtaschen auf der Rumpfunterseite des Flugzeugs montiert werden. -
Seite 8: Einstellungen Der Ruderhörner Und Servoarme
2. Den Empfänger wie abgebildet parallel zur Länge des Rumpfs befestigen. 6 = NA Doppelseitiges Servo-Klebeband verwenden. ACHTUNG: Die falsche Montage des Empfängers kann einen Absturz verursachen. 3. Die entsprechenden Steuerlächen an ihren jeweiligen Ports am Empfänger mit der Tabelle in der Abbildung anbringen. www.modellmarkt24.ch www.modellmarkt24.ch Opterra 2m... -
Seite 9: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Die Bindung ist der Prozess, bei dem der Empfänger darauf programmiert wird, 6. Ist der Empfänger an den Sender gebunden leuchtet die orange LED den GUID-Code (global eindeutigen Kenncode) eines einzelnen, speziischen und der Regler produziert eine Reihe von ansteigenden Tönen. Diese Senders zu erkennen. -
Seite 10: Einsetzen Des Akkus Und Armieren Den Reglers
Hinterseite herunter bis sie einrastet. ACHTUNG: Halten Sie die Hände stets in gebührendem Abstand vom Propeller. Im scharf- geschalteten Zustand dreht der Motor den Pro- peller bei jeder Bewegung des Gasknüppels. www.modellmarkt24.ch www.modellmarkt24.ch Opterra 2m... -
Seite 11: Center Of Gravity (Cg)
Center of Gravity (CG) Das Einrichten des korrekten Schwerpunkts (CG) ist für eine erfolgreiche Flugerfahrung mit diesem Flugzeug sehr wichtig. Die korrekte CG-Position wird durch die gegossenen Vertiefungen genau vor den Schlitzen auf der Unterseite des Flugzeugs angezeigt. Auf dieser Position wird das Flugzeug leicht mit der Nase nach unten balancieren. -
Seite 12: Trimmung Während Des Fluges
2. Den Hebel des Querruders in die neutrale Position bringen 3. Das Höhenruder vollständig nach unten bringen, bis sich das Flugzeug nicht länger dreht. 4. Das Höhenruder nach oben bringen, um den ausgerichteten Flug wieder- herzustellen. www.modellmarkt24.ch www.modellmarkt24.ch Opterra 2m... -
Seite 13: Checkliste Nach Dem Flug
Checkliste nach dem Flug Trennen Sie den Flugakku vom Regler/ESC (notwendig zur Sicherheit Reparieren bzw. ersetzen Sie beschädigte Bauteile. und Akkuhaltbarkeit). Lagern Sie den Flugakku gesondert vom Flugzeug und überwachen Schalten Sie den Sender aus. Sie die Auladung des Akkus. Entfernen Sie den Flugakku aus dem Flugzeug. -
Seite 14: Leitfaden Zur Problemlösung
Leistung Wetterbedingungen u. U. zu kalt Verschieben Sie den Flug bis es wärmer ist Batterie ist alt, leer oder beschädigt Ersetzen Sie den Akku Batteriestromleistung u. U. zu schwach Verwenden Sie den empfohlenen Akku www.modellmarkt24.ch www.modellmarkt24.ch Opterra 2m... -
Seite 15: Garantieeinschränkungen
Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garantiezeitraum Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum Händler, der sich mit Horizon kurz schließen wird, um eine sachgerechte... -
Seite 16: Kontakt Informationen
Adresse Horizon Technischer Service service@horizonhobby.de Christian-Junge-Straße 1 Deutschland Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 25337 Elmshorn, Deutschland Konformitätshinweise für die Europäische Union EFL Opterra BNF Basic (EFL11150) Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der R&TTE und EMC Direktive. - Seite 17 Replacement Parts • Ersatzteile • Pièces de rechange • Pezzi di ricambio Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice Punta anteriore in espanso: EFL11101 Foam Nose: Opterra Schaumnase: Opterra Opterra - Nez en mousse Opterra Punta anteriore con allogg. video- EFL11102 Camera Nose: Opterra Kameranase: Opterra...
