10 Interface RS 232

Les données de pesée peuvent être éditées via l'interface RS 232C en fonction du
réglage dans le menu soit automatiquement soit via l'interface par appel de la touche
.
Le transfert des données est asynchrone et sous forme de codification ASCII.
Les conditions suivantes doivent être réunies pour la communication entre le
système de pesée et l'imprimante:
• Relier l'afficheur avec l'interface d'une imprimante par un câble approprié.
Seul un câble d'interface KERN correspondant vous assure une exploitation
sans panne.
• Les paramètres de communication (vitesse de transmission en bauds, bits et
parité) doivent coïncider entre l'afficheur et l'imprimante. Description détaillée
des paramètres d'interface voir chap. 8, Bloc de menu „P2 COM"

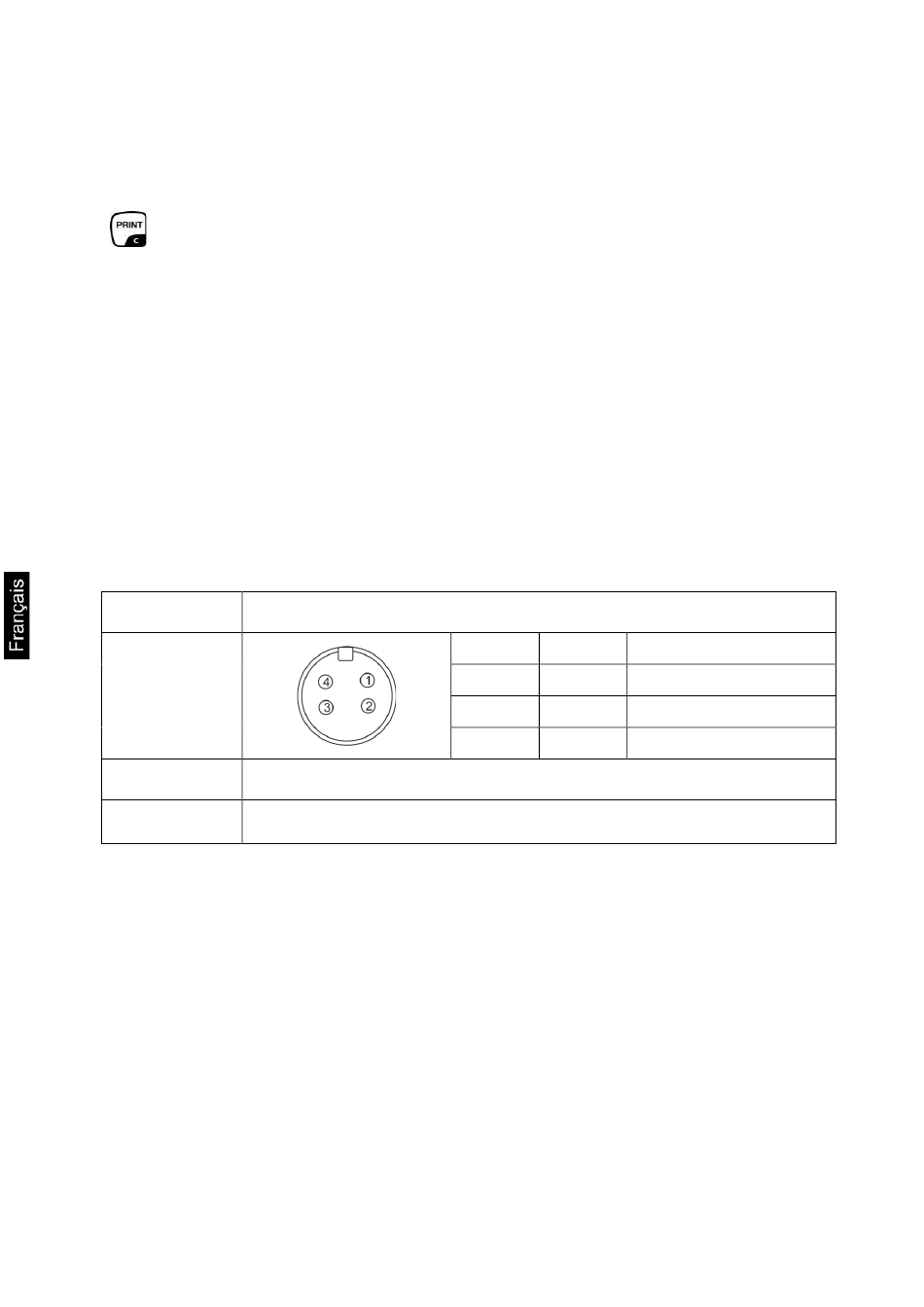

10.1 Caractéristiques techniques
Raccordement Broche 4 douille subminiaturisée d
Taux de baud 600/1200/2400/4800/9600 au choix
8 bits, pas de parité / 7 bits, parité paire / 7 bits, parité impaire au
Parité
choix
44
Pin1 RX
Pin2 TX
Pin3 GND
Pin4 N/C
KIB-TM-BA_IA-f-1811
Entrée
Sortie
Terre du signal
Not connected
