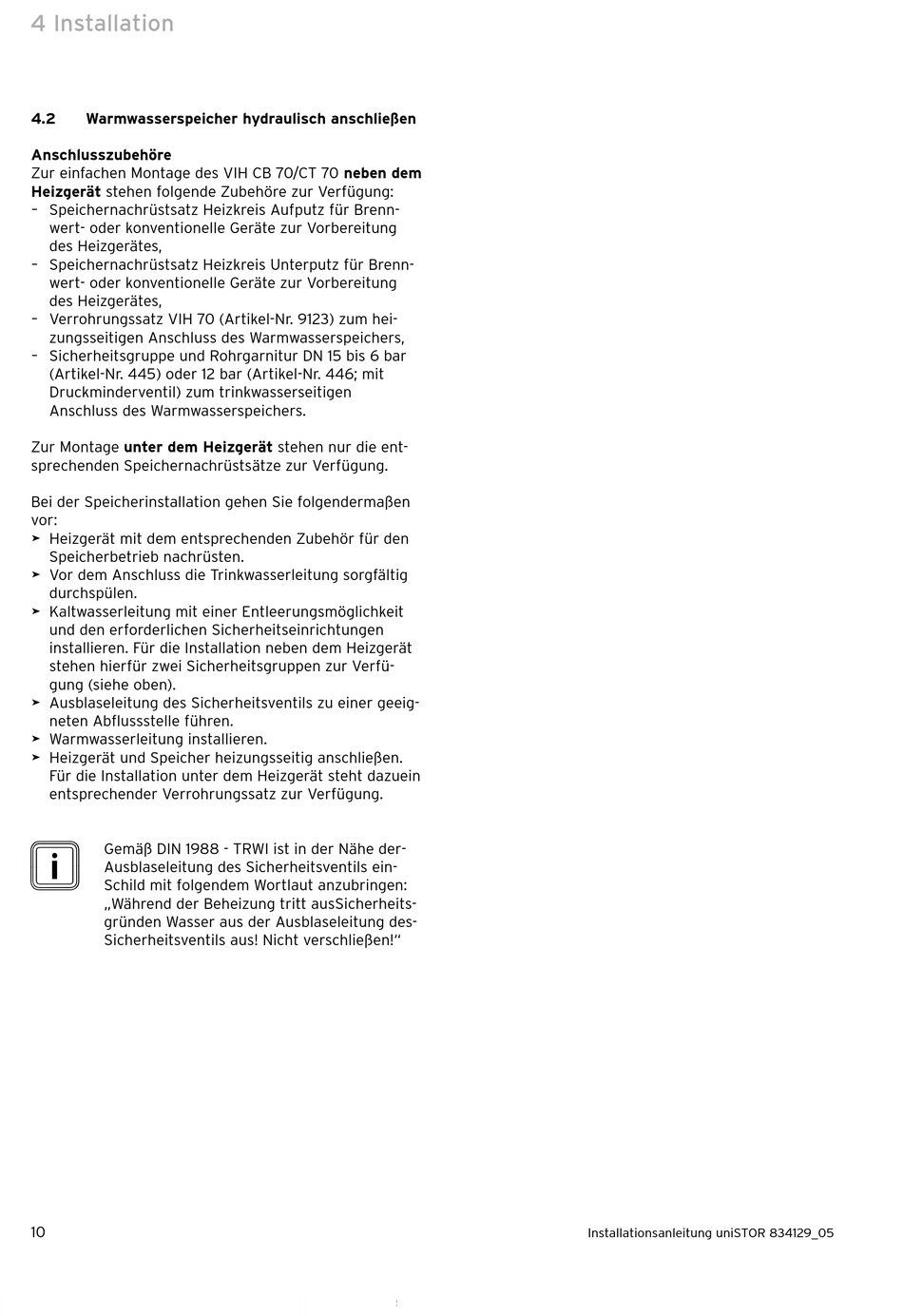

4 Installation
4.2 Warmwasserspeicher hydraulisch anschließen
Anschlusszubehöre
Zur einfachen Montage des VIH CB 70/CT 70 neben dem
Heizgerät stehen folgende Zubehöre zur Verfügung:
– Speichernachrüstsatz Heizkreis Aufputz für Brenn-
wert- oder konventionelle Geräte zur Vorbereitung
des Heizgerätes,
– Speichernachrüstsatz Heizkreis Unterputz für Brenn-
wert- oder konventionelle Geräte zur Vorbereitung
des Heizgerätes,
– Verrohrungssatz VIH 70 (Artikel-Nr. 9123) zum hei-
zungsseitigen Anschluss des Warmwasserspeichers,
– Sicherheitsgruppe und Rohrgarnitur DN 15 bis 6 bar
(Artikel-Nr. 445) oder 12 bar (Artikel-Nr. 446; mit
Druckminderventil) zum trinkwasserseitigen
Anschluss des Warmwasserspeichers.
Zur Montage unter dem Heizgerät stehen nur die ent-
sprechenden Speichernachrüstsätze zur Verfügung.
Bei der Speicherinstallation gehen Sie folgendermaßen
vor:
> Heizgerät mit dem entsprechenden Zubehör für den
Speicherbetrieb nachrüsten.
> Vor dem Anschluss die Trinkwasserleitung sorgfältig
durchspülen.
> Kaltwasserleitung mit einer Entleerungsmöglichkeit
und den erforderlichen Sicherheitseinrichtungen
installieren. Für die Installation neben dem Heizgerät
stehen hierfür zwei Sicherheitsgruppen zur Verfü-
gung (siehe oben).
> Ausblaseleitung des Sicherheitsventils zu einer geeig-
neten Abflussstelle führen.
> Warmwasserleitung installieren.
> Heizgerät und Speicher heizungsseitig anschließen.
Für die Installation unter dem Heizgerät steht dazuein
entsprechender Verrohrungssatz zur Verfügung.
i
Gemäß DIN 1988 - TRWI ist in der Nähe der-
Ausblaseleitung des Sicherheitsventils ein-
Schild mit folgendem Wortlaut anzubringen:
„Während der Beheizung tritt ausSicherheits-
gründen Wasser aus der Ausblaseleitung des-
Sicherheitsventils aus! Nicht verschließen!"
10
Installationsanleitung uniSTOR 834129_05
