3 Montage
3.4 Montage unter dem Heizgerät
i
Der VIH CB 70 kann unter dem Heizgerät auf-
gehängt oder auf den Boden gestellt werden.
Zur Montage des VIH CB 70 liegt der Speicherverpa-
ckung ein Gerätehalter bei. Bei der Anbringung des Spei-
chers ist sein Gewicht in gefülltem Zustand (ca. 120 kg)
zu berücksichtigen. Je nach Beschaffenheit der Wand
sind Schrauben mit geeigneten Dübeln zu ver-wenden.
Bei Leichtbauwänden ist eine besondere Tragekonstruk-
tion erforderlich (z. B. auf der Rückseite der Wand Befe-
stigungsschrauben durch Flacheisen verbinden).
> Befestigungsbohrungen entsprechend der Abbildung
4.3 anbringen.
> Gerätehalter waagerecht ausrichten.
> Gerätehalter mit Dübeln Ø 10 mm und Holzschrauben
Ø 8 x 70 mm an der Wand befestigen.
> Isoliermaterial in der unteren Aussparung der Geräte-
rückwand ausschneiden.
> Speicher mit der Aussparung in der Geräterückwand
in den Gerätehalter einhängen.
Legende zu Abb. 3.3:
1 Gerätehalter VC-Gerät
2 Gerätehalter VIH CB 70
3 Heizungsrücklauf VC-Gerät, Rp 3/4
4 Speicherrücklauf VC-Gerät
5 Gasanschluss Rp 1/2
6 Speichervorlauf VC-Gerät
7 Heizungsvorlauf VC-Gerät, Rp 3/4
10 Unterputz-Ablaufanschluss Rp 1
17 Speichervorlauf VIH CB 70, R 3/4
18 Speicherrücklauf VIH CB 70, R 3/4
19 Warmwasseranschluss R 3/4
20 Kaltwasseranschluss R 3/4
8
1
480
6
7
100
280
100
17
19
2
210
262
480

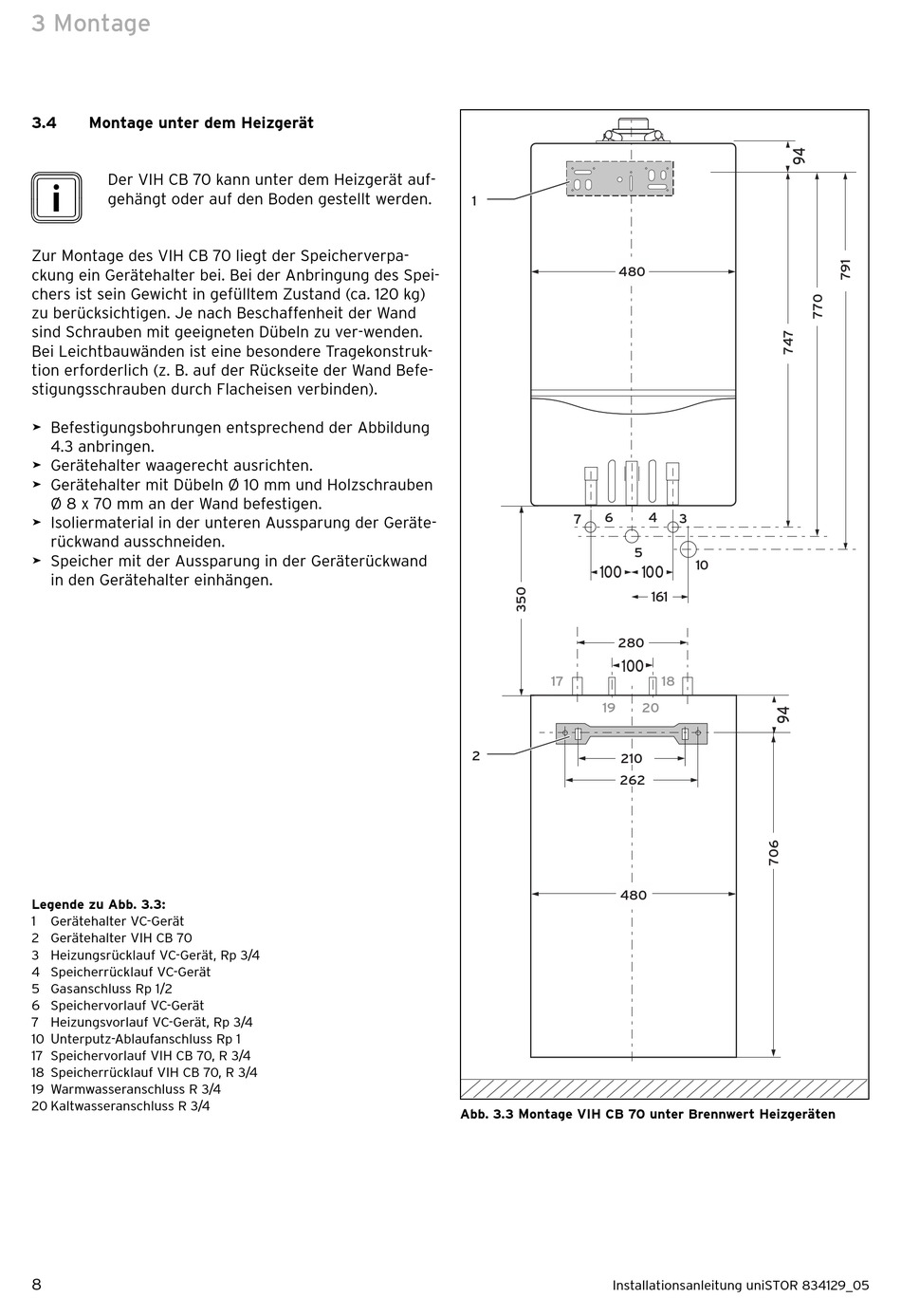

Abb. 3.3 Montage VIH CB 70 unter Brennwert Heizgeräten
Installationsanleitung uniSTOR 834129_05
4
3
5
10
100
161
18
20
