Installation

a
Gefahr!
Gefahr von Personen und/oder Sach schäden
durch unsachgemäße Installation!
Eine unsachgemäß ausgeführte Installation
kann die Betriebssicherheit des Gerätes beein-
trächtigen
> Die Installation und die Erstinbetriebnahme
darf nur von einem anerkannten Fachhand-
werker durch geführt werden.
Dieser übernimmt auch die Verantwortung
für die fach- und vorschriftsgerechte Instal-
lation und Erstinbetriebnahme.
a
Gefahr!
Verbrennungsgefahr an heißen Leitungen!
An ungedämmten hydraulischen Leitungen
besteht Verbrennungsgefahr. Außerdem
kommt es zu Energieverlusten.
> Versehen Sie alle hydraulischen Leitungen
mit einer Wärmedämmung.
> Schließen Sie alle Anschlussleitungen mit
Ver schraubungen an.
i
Beachten Sie bei der Montage des Speichers
unter dem Heizgerät Folgendes:
> Kaltwasserleitung an den Stutzen mit der roten Mar-
kierung anschließen.
> Warmwasserleitung an den Stutzen mit der blauen
Markierung anschließen.
> Speichervor- und -rücklauf müssen ebenfalls umge-
kehrt angeschlossen werden.
> Beachten Sie die „Warm-" und „Kaltwasser-Seite" in
Abb. 5.1.
Legende zu Abb. 4.1
A: - VIH CB 70: 480 mm
- VIH CT 70: 440 mm
B: - VIH CB 70: 94 mm
- VIH CT 70: 100 mm
WW „Warmwasser"-Seite
KW „Kaltwasser"-Seite
17 Speichervorlauf VIH R 3/4
18 Speicherrücklauf VIH R 3/4
19 Warmwasseranschluss R 3/4
20 Kaltwasseranschluss R 3/4
21 Entlüftung
22 Magnesium-Schutzanode
Installationsanleitung uniSTOR 70 834129_05
4.1

Abmessungen

A
210
262
100
280
19 20
17
21
22
WW KW
22
21
17
19 20
B
210
262
A

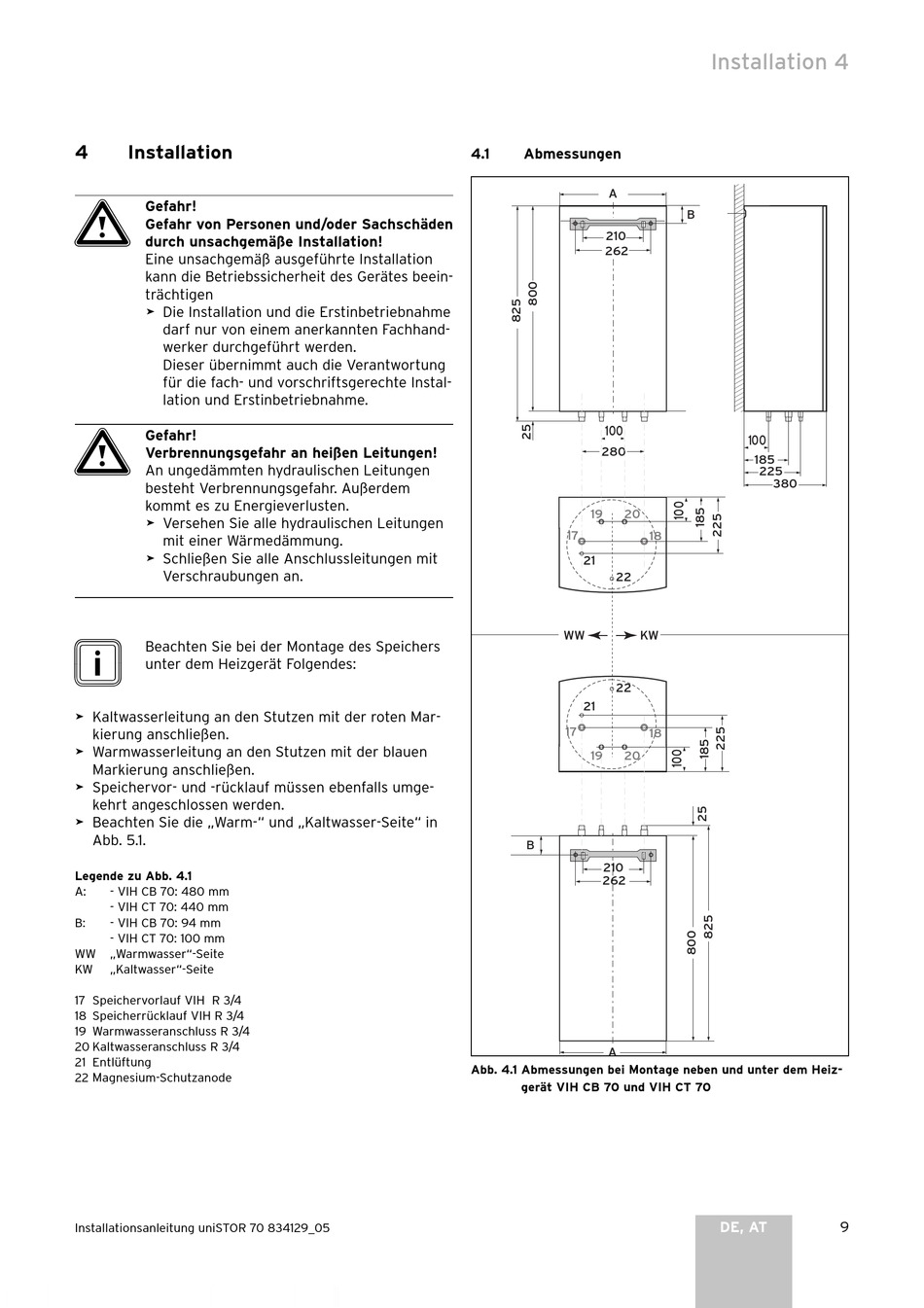

Abb. 4.1 Abmessungen bei Montage neben und unter dem Heiz-
gerät VIH CB 70 und VIH CT 70
Installation 4
B
100
185
225
380
18
18
DE, AT 9
