Vaillant uniSTOR Betriebsanleitung Seite 15

2
17

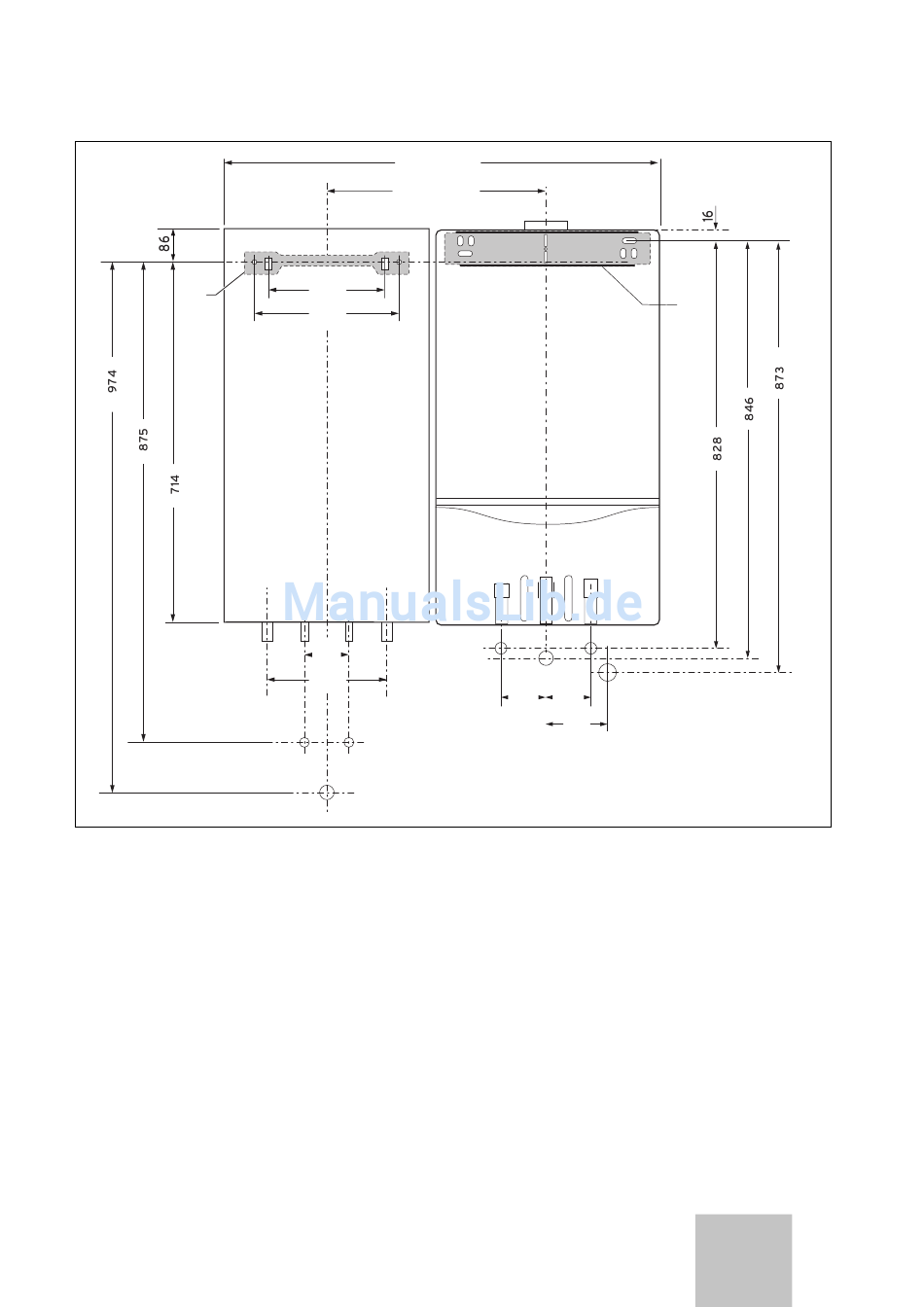

Abb. 3.2 Montage VIH CT 70 neben Heizwert-Heizgeräten
Legende
1 Gerätehalter VC-Gerät
2 Gerätehalter VIH CT 70
3 Heizungsrücklauf VC-Gerät, Rp 3/4
4 Speicherrücklauf VC-Gerät
5 Gasanschluss Rp 1/2
6 Speichervorlauf VC-Gerät
7 Heizungsvorlauf VC-Gerät, Rp 3/4
10 Unterputz-Ablaufanschluss Rp 1
15 Unterputz-Warmwasseranschluss Rp 1/2
16 Unterputz-Kaltwasseranschluss Rp 1/2
17 Speichervorlauf VIH CT 70, R 3/4
18 Speicherrücklauf VIH CT 70, R 3/4
19 Warmwasseranschluss R 3/4
20 Kaltwasseranschluss R 3/4
Installationsanleitung uniSTOR 70 834129_05
885 - 990
445 - 555
210
262
19 20
18
100
280
15 16
10
6 4
7 3
5
10
100 100
161
> Befestigungsbohrungen entsprechend der Abbil-
dungen anbringen (Unterkanten des Speichers und
des Heizgerätes auf gleicher Höhe).
> Gerätehalter waagerecht zum Heizgerätehalter und
lotrecht zu den Wasseranschlüssen ausrichten.
> Gerätehalter mit Dübeln Ø 10 mm und Holzschrauben
Ø 8x70 mm an der Wand befestigen.
> Speicher mit der Aussparung in der Geräterückwand
an dem Gerätehalter einhängen.
Montage 3
1
DE, AT 7
