10.2 Abmessungen

122

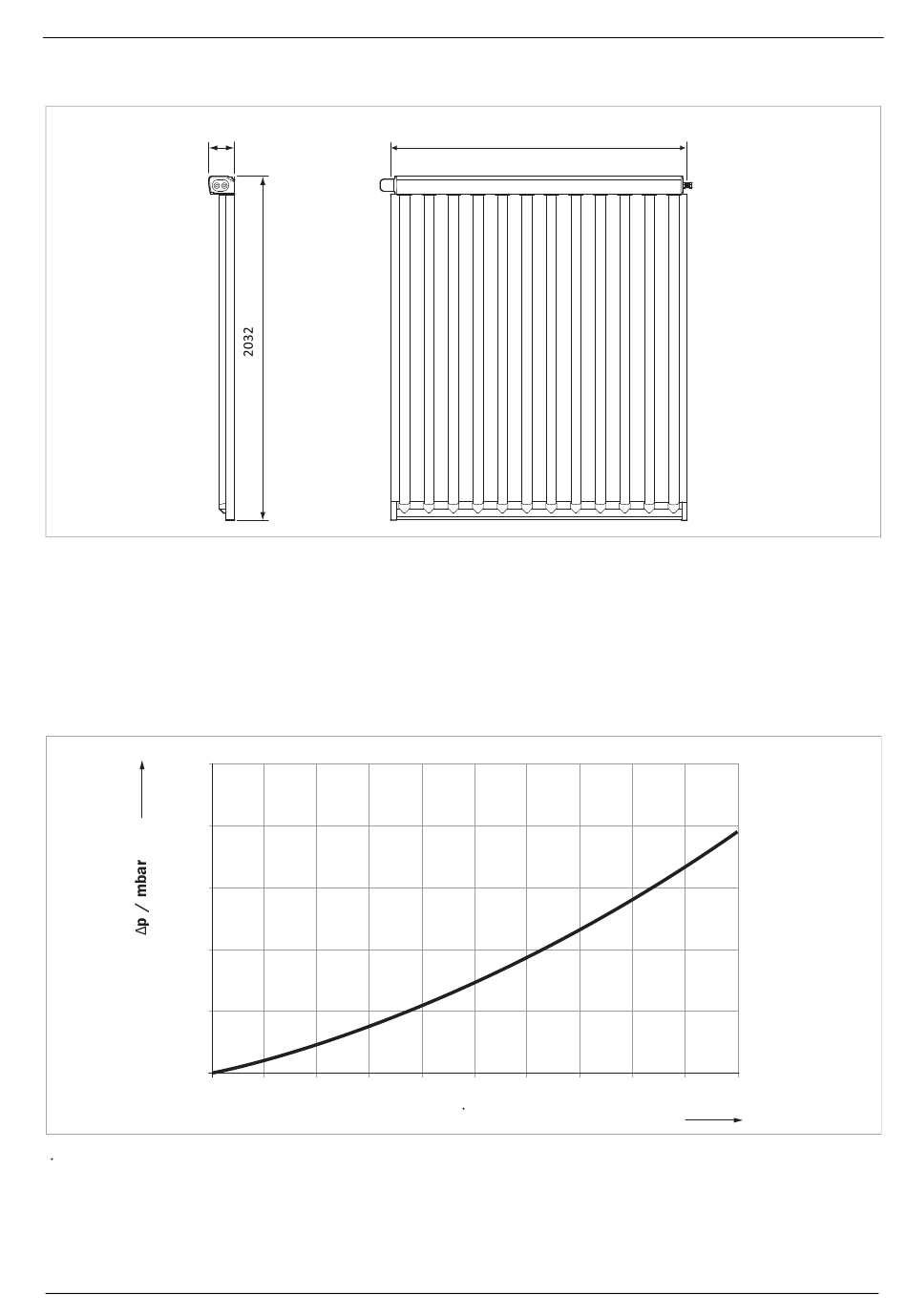

Abb. 51: Abmaße Vakuumröhrenkollektor SolvisLuna LU-304

10.3 Druckverlust

Unter folgenden Bedingungen
• 12 seriell durchströmte Röhren
• Solarflüssigkeit 40 % Tyfocor / 60 % Wasser
• Mittlere Kollektortemperatur 40 °C.
1000
800
600
400
200
0
0
Abb. 52: Druckverlustkurve SolvisLuna 304
Volumenstrom in l/h
V
SOLVIS SolvisLuna 304 Technische Änderungen vorbehalten 03.16 MAL-LU-304
20 40
V / l/h
Δp
1412
60 80
Druckverlust in mbar
