8 Wartung und Reparatur
3. Röhrenhalter (1) ca. 2 mm in Richtung Sammelkasten
schieben.
4. Rastnase (2) mit dem Zeigefinger von unten anheben.
Lässt sich die Rastnase nicht anheben, diese vorsichtig
von oben mit einem Schraubenzieher nach oben drü-
cken.
1
2

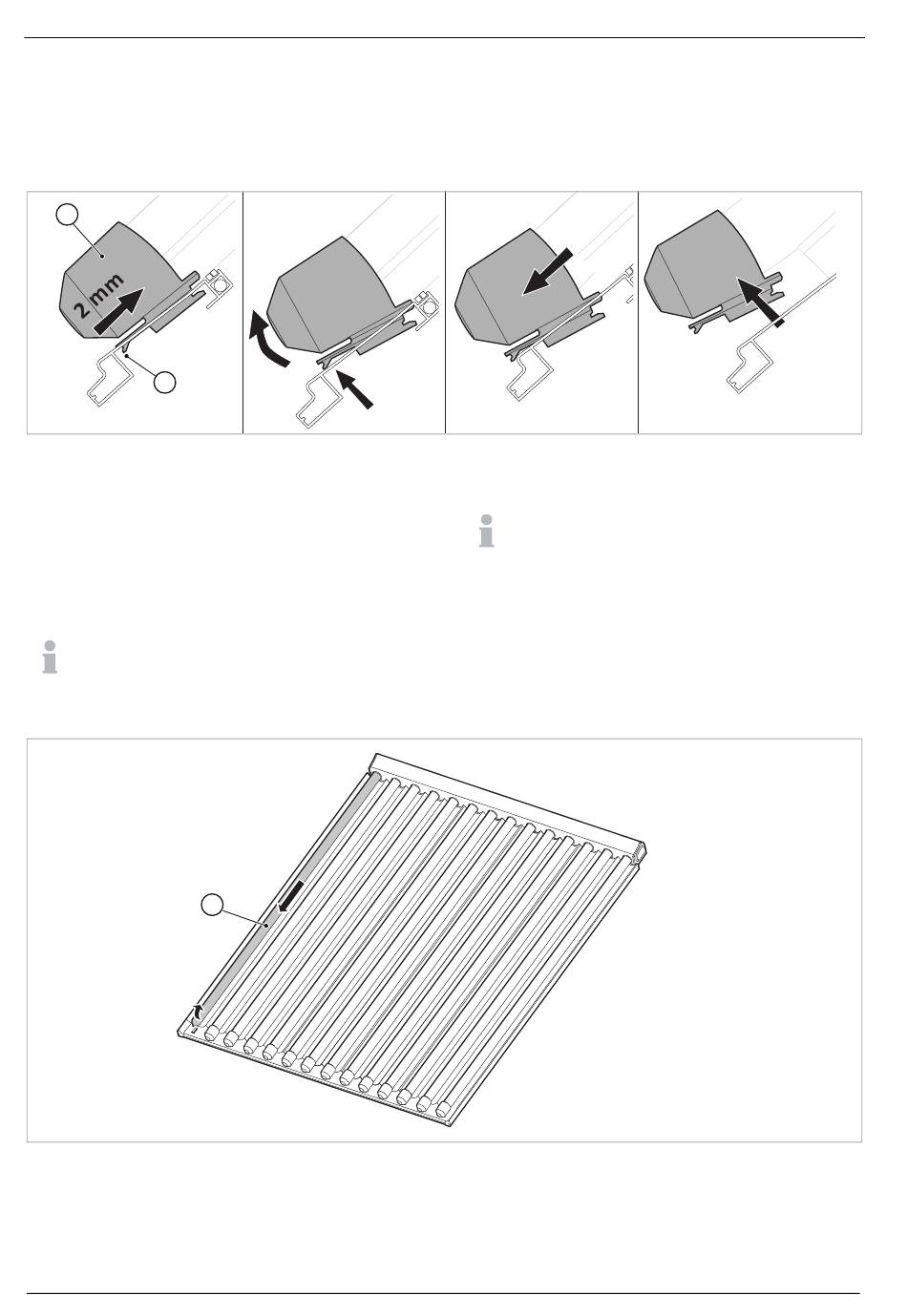

Abb. 41: Röhrenhalter entfernen
Röhrenhalter
1
7. Defekte Röhre (1) leicht anheben. Die Röhre maximal
20° zur Kollektorebene anheben.
8. Defekte Röhre aus dem Sammelkasten ziehen, die
Röhre dabei leicht drehen.
9. Defekte Röhre in gerader Linie nach unten ziehen.
Ist der Weg nach unten zum Herausziehen der Röh-
re in der Kollektorebene versperrt, kann die Röhre
mit dem Register um bis zu 20° zur Kollektorebene
angehoben werden.
Abb. 42: Röhre entfernen
Röhre
1
48
1
5. Röhrenhalter nach unten ziehen.
6. Röhrenhalter nach oben herausnehmen und von der
Röhre abziehen.
Rastnase
2
Ist der Kollektor auf einem Flachdach montiert, zum
Entfernen der Röhre Handschuhe verwenden.
• Mit dem Handschuh das Röhrenende umfassen
• Röhrenende nach unten zum Boden ziehen und in
gerader Linie am Boden weiterführen.
