2 Hinweise
2.2.3 Solarglasscheibe
ACHTUNG
Beschädigung der Oberfläche möglich
• Geringe Verschmutzungen unbehandelt lassen.
Sie haben keinen Einfluss auf den Wirkungsgrad
des Kollektors. Andernfalls besteht die Gefahr,
dass die Verschmutzung in die Oberfläche einge-
rieben oder die Oberfläche beschädigt wird.
Hinweise zur Handhabung
• Fingerabdrücke vermeiden: Scheiben nur mit sauberen
und weichen (Baumwoll-)Handschuhen anfassen (keine
Lederhandschuhe)
• Glasscheiben nicht punktuell belasten
• Verschmutzungen vermeiden: alle Flächen und Gegen-
stände, die mit den Scheiben in Kontakt kommen, sauber
halten (z.B. Abstellflächen, Glasheber, Werkzeuge)
• Kontakt mit Substanzen wie Silikon, Öl und anderen
Schmiermitteln sowie mineralischen Substanzen wie Ze-
ment oder Mörtel vermeiden
• Auf den Kollektor ablaufenden Regen von Fassaden, ins-
besondere mineralischen Fassaden, vermeiden
Hinweise zur Reinigung
• Scheiben nur mit einem Mikrofasertuch behutsam und
ohne aufzudrücken reinigen
• Zur Reinigung nur handelsübliche Glasreiniger oder Isop-
ropyl-Alkohol verwenden
• Keine aggressiven, scheuernden und chemikalienhaltigen
Reiniger einsetzen
• Keine mechanische Reinigung: keine aggressiven
Schwämme, Stahlwolle oder Schaber einsetzen.
2.3 Schutz vor Überspannung
Blitzschutz
Die Notwendigkeit von Blitzschutzvorrichtungen anhand
des Baurechts klären. Zusätzlich kann vom Planer oder der
Versicherung ein Blitzschutz vorgeschrieben werden. Dies
ist entsprechend zu berücksichtigen.
ACHTUNG
Bei Blitzschutzeinrichtungen zu beachten
• Die Auslegung und Installation von Blitzschutz-
einrichtungen darf nur von entsprechend ge-
schulten Fachkräften nach den anerkannten Re-
geln der Technik durchgeführt werden.
• Die allgemeinen Grundsätze der Blitzschutz-
Norm DIN EN 62305 sind zu beachten.
Äußerer Blitzschutz
Der äußere Blitzschutz besteht aus Fangeinrichtungen, Ab-
leitern und Erdung.
Ist schon eine Blitzschutzanlage vorhanden, prüft der Fach-
planer, ob und wie (Trennungsabstand) die geplante Solar-
anlage innerhalb der Fangeinrichtungen positioniert wer-
den kann.
8
Dies gilt insbesondere auch:
• wenn eine äußere Blitzschutzanlage gefordert ist
• wenn bei frei aufgeständerten Solaranlagen auf öffentli-
chen Bauwerken ein zusätzlicher Blitzschutz notwendig
wird (z. B. wird das Bauwerk deutlich höher).
Innerer Blitzschutz
Der innere Blitzschutz umfasst den Potenzialausgleich und
den Überspannungsschutz elektrischer Geräte.
Es muss immer eine Verbindung zwischen dem Potenzial-
ausgleich des Hauses und der Verrohrung des Solarkreis-
laufes (Solar-Vorlauf und -Rücklauf) mit dem erforderli-
chen Mindestquerschnitt von 6 mm² erfolgen.
Auch wenn Blitzschutz vorhanden ist, muss der
Tauchsensor durch eine Blitzschutzdose (möglichst
nahe am Sensor) vor Überspannung geschützt wer-
den.
ACHTUNG
Bitte beim Blitzschutz beachten
Auch ein den Normen entsprechend angefertigter
Blitzschutz kann im Falle eines Blitzeinschlages
keine Schadensfreiheit garantieren!
2.4 Abmessungen
Die Kollektorabstände müssen für die Montage der Kol-
lektorverbinder unbedingt eingehalten werden. Gemessen
wird am Kollektorfuß.

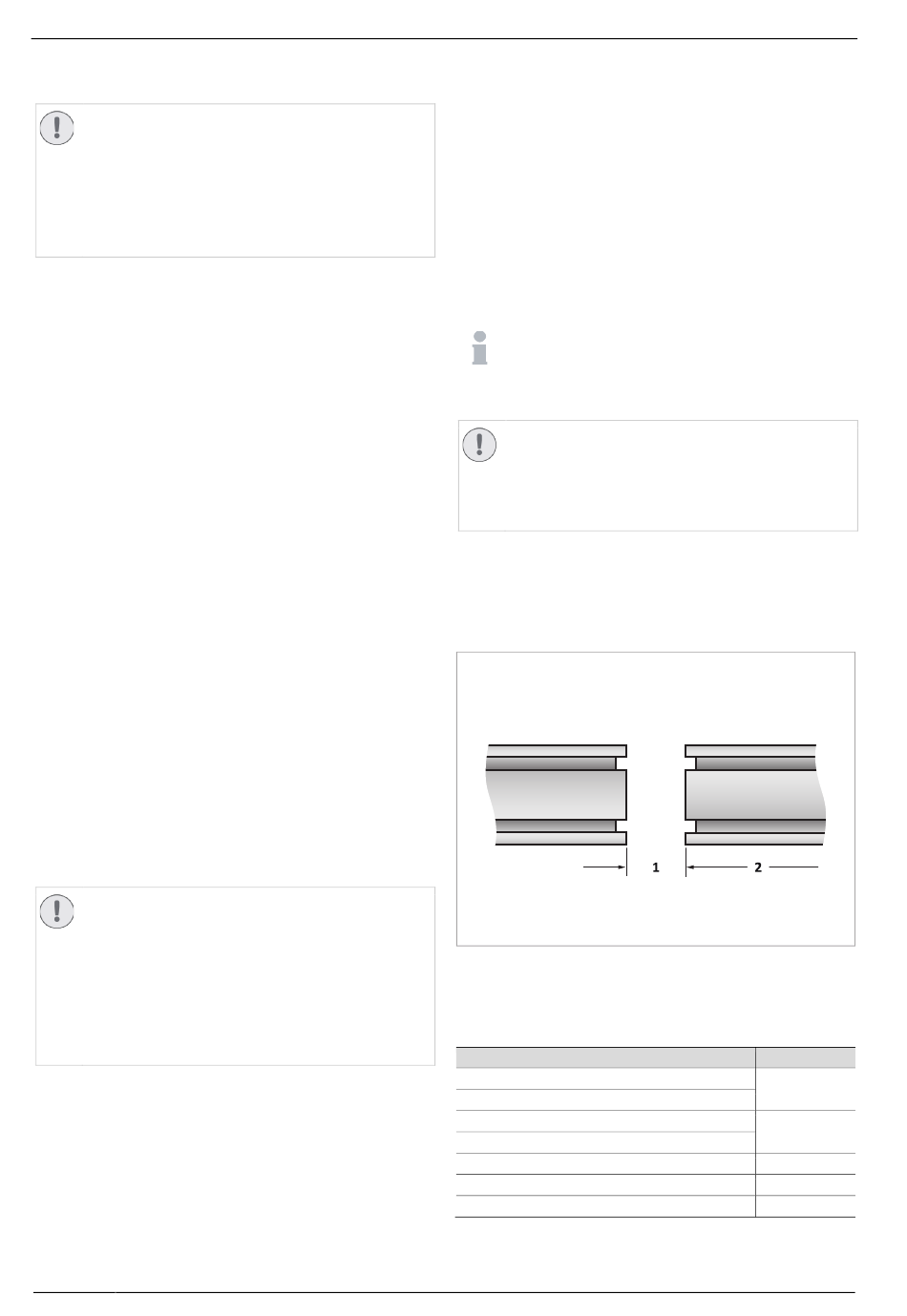

Abb. 2: Das Abstandsmaß für Kollektoren übereinander und nebeneinan-
der wird am Kollektorfuß gemessen
1
Abstandsmaß (horizontal und vertikal unten)
2
Kopf- bzw. Fußmaß (Länge und Breite oben/unten)
Kollektormaße und -abstände
Bezeichnung
Länge (Kopfmaß)
Länge (Fußmaß)
Breite (Kopfmaß)
Breite (Fußmaß)
Abstand nebeneinander
Abstand übereinander (Montage quer)
Abstand übereinander (Montage hochkant)
Alle Maße in [mm]
* Fußmaß
MAL-C-254-EC · Technische Änderungen vorbehalten · 34567-2a · SOLVIS
C-254-EC
2168
1168
30
30
180
