继电器和集电极开路接线

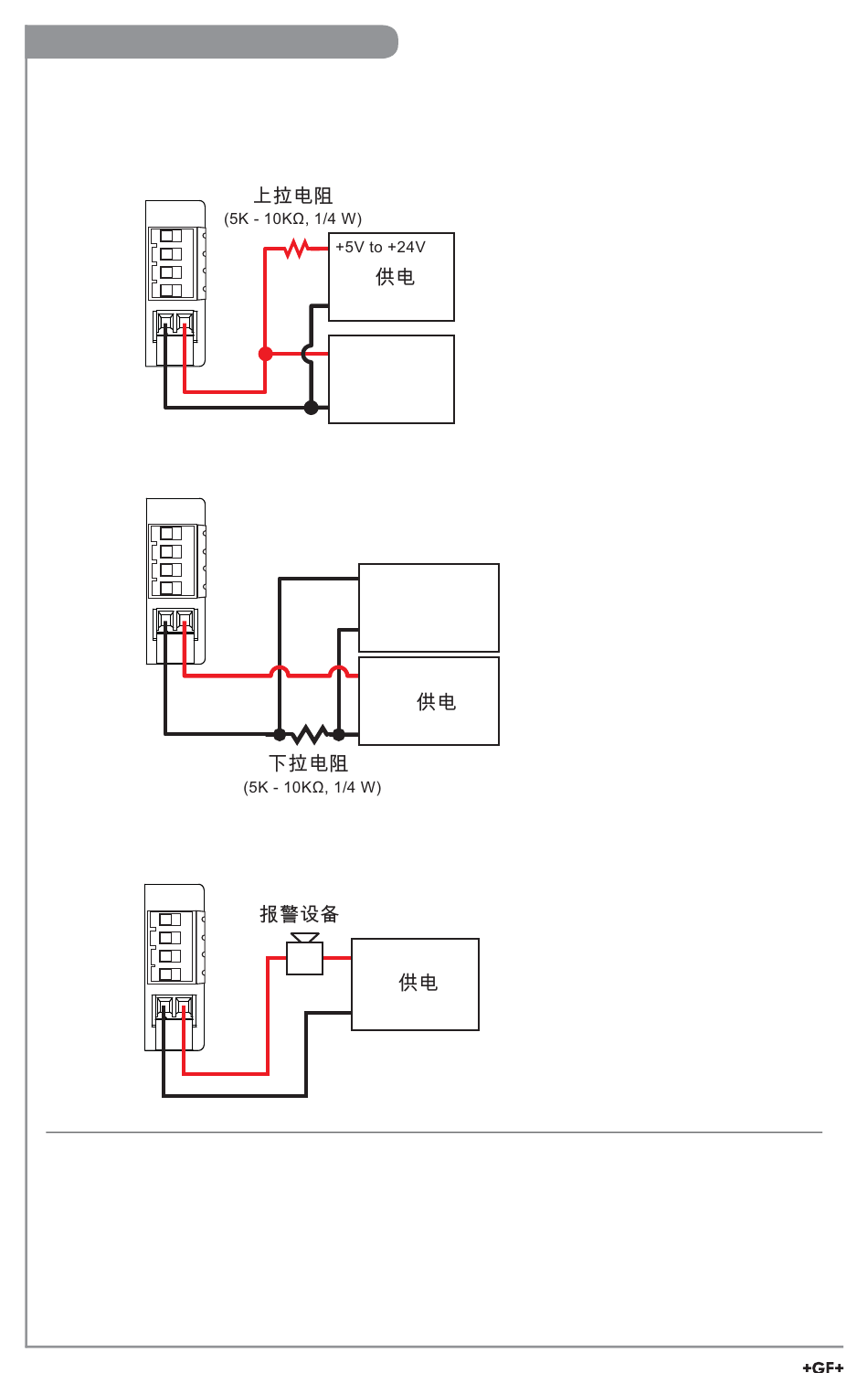

集电极开路接线
NPN 型接线
PWR +
PWR –
Loop +
Loop –
OC –
PNP 型接线
PWR +
PWR –
Loop +
Loop –
OC –
NORMAL设定为OPEN
PWR +
PWR –
Loop +
Loop –
OC –
9900 集电极开路 (R1) 输出具备快速通断能力。信号频率达400脉冲每分。
•
集电极开路 (R1) 输出的接线方式取决于控制方式。
•
大部分报警指示仪表或控制系统需要信号为0-5 V(TTL 或 CMOS 逻辑电
•
平)或0-24V。因此,9900集电极开路输出回路需要配置上拉或下拉电阻
(用户自备),和稳压5-24V(大小取决应用)的电源。
54
9900
变送器调试向导
Gnd
OC+
Input
Gnd
Input
OC+
Gnd
+5V to +24V
Gnd
V+
OC+
Gnd
如果PLC需要继电器失电
状态下为逻辑0,
在RELAY菜单Open
Collector(R1)的NPN类型
设定NORMAL为CLOSED
PLC
PLC
