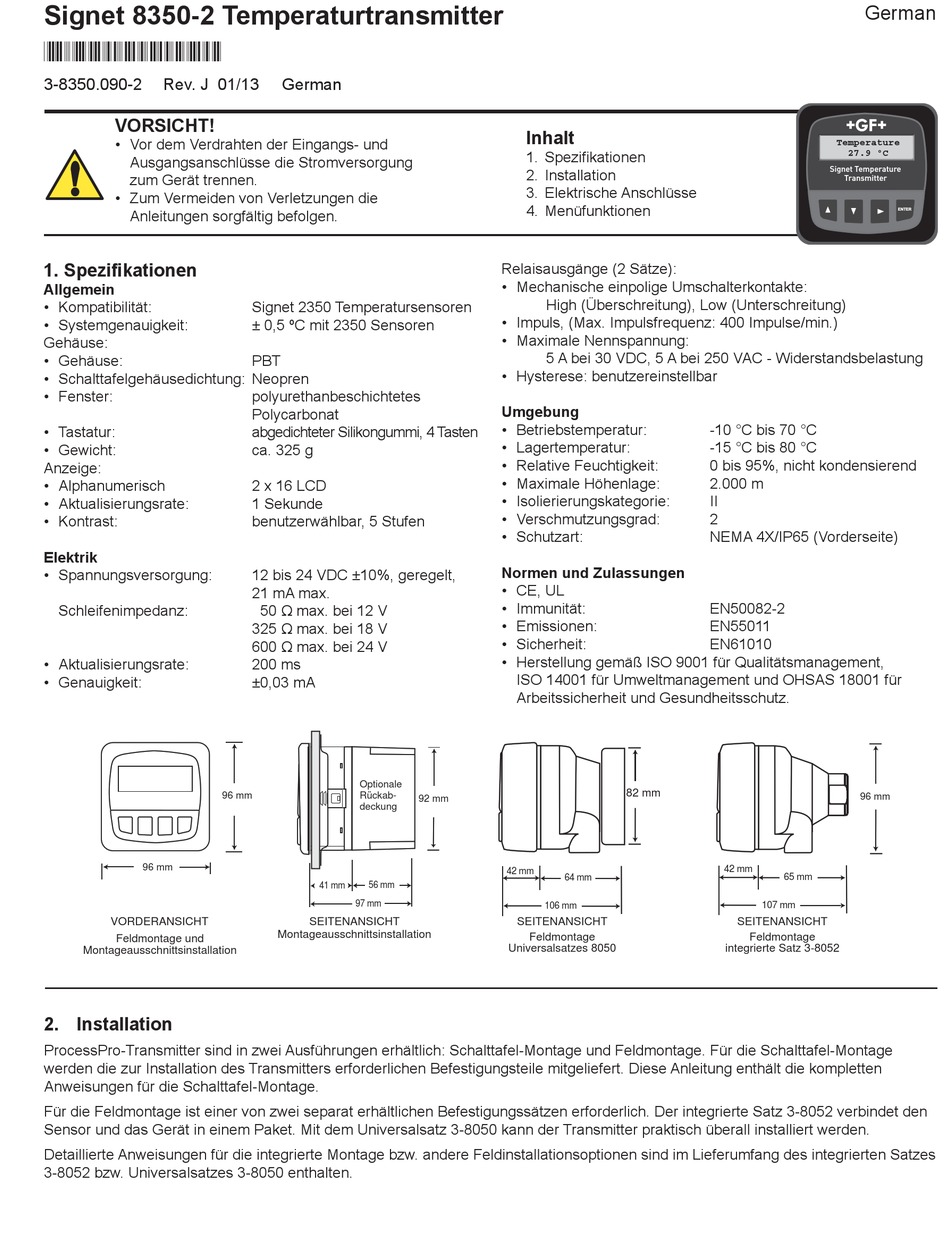

GF Signet 8350-2 Anleitung

Signet 8350-2 Temperaturtransmitter
*3-8350.090-2*
3-8350.090-2 Rev. J 01/13
VORSICHT!
• Vor dem Verdrahten der Eingangs- und
Ausgangsanschlüsse die Stromversorgung
zum Gerät trennen.
• Zum Vermeiden von Verletzungen die
Anleitungen sorgfältig befolgen.
1. Spezifi kationen
Allgemein
• Kompatibilität:
• Systemgenauigkeit:
Gehäuse:
• Gehäuse:
• Schalttafelgehäusedichtung: Neopren
• Fenster:
• Tastatur:
• Gewicht:
Anzeige:
• Alphanumerisch
• Aktualisierungsrate:
• Kontrast:
Elektrik
• Spannungsversorgung:
Schleifenimpedanz:
• Aktualisierungsrate:
• Genauigkeit:
96 mm
96 mm
VORDERANSICHT
Feldmontage und
Montageausschnittsinstallation
2. Installation
ProcessPro-Transmitter sind in zwei Ausführungen erhältlich: Schalttafel-Montage und Feldmontage. Für die Schalttafel-Montage
werden die zur Installation des Transmitters erforderlichen Befestigungsteile mitgeliefert. Diese Anleitung enthält die kompletten
Anweisungen für die Schalttafel-Montage.
Für die Feldmontage ist einer von zwei separat erhältlichen Befestigungssätzen erforderlich. Der integrierte Satz 3-8052 verbindet den
Sensor und das Gerät in einem Paket. Mit dem Universalsatz 3-8050 kann der Transmitter praktisch überall installiert werden.
Detaillierte Anweisungen für die integrierte Montage bzw. andere Feldinstallationsoptionen sind im Lieferumfang des integrierten Satzes
3-8052 bzw. Universalsatzes 3-8050 enthalten.
German
Signet 2350 Temperatursensoren
± 0,5 ºC mit 2350 Sensoren
PBT
polyurethanbeschichtetes
Polycarbonat
abgedichteter Silikongummi, 4 Tasten
ca. 325 g
2 x 16 LCD
1 Sekunde
benutzerwählbar, 5 Stufen
12 bis 24 VDC ±10%, geregelt,
21 mA max.
50 Ω max. bei 12 V
325 Ω max. bei 18 V
600 Ω max. bei 24 V
200 ms
±0,03 mA
Optionale
Rückab-
92 mm
deckung
56 mm
41 mm
97 mm
SEITENANSICHT
Montageausschnittsinstallation
Inhalt
1. Spezifi kationen
2. Installation
3. Elektrische Anschlüsse
4. Menüfunktionen
Relaisausgänge (2 Sätze):
• Mechanische einpolige Umschalterkontakte:
High (Überschreitung), Low (Unterschreitung)
• Impuls, (Max. Impulsfrequenz: 400 Impulse/min.)
• Maximale Nennspannung:
5 A bei 30 VDC, 5 A bei 250 VAC - Widerstandsbelastung
• Hysterese: benutzereinstellbar
Umgebung
• Betriebstemperatur:
• Lagertemperatur:
• Relative Feuchtigkeit:
• Maximale Höhenlage:
• Isolierierungskategorie:
• Verschmutzungsgrad:
• Schutzart:
Normen und Zulassungen
• CE, UL
• Immunität:
• Emissionen:
• Sicherheit:
• Herstellung gemäß ISO 9001 für Qualitätsmanagement,
ISO 14001 für Umweltmanagement und OHSAS 18001 für
Arbeitssicherheit und Gesundheitsschutz.
82 mm
42 mm
64 mm
106 mm
SEITENANSICHT
Feldmontage
Universalsatzes 8050
German
Temperature
27.9 ºC
Signet Temperature
Transmitter
-10 °C bis 70 °C
-15 °C bis 80 °C
0 bis 95%, nicht kondensierend
2.000 m
II
2
NEMA 4X/IP65 (Vorderseite)
EN50082-2
EN55011
EN61010
96 mm
42 mm
65 mm
107 mm
SEITENANSICHT
Feldmontage
integrierte Satz 3-8052
ENTER
