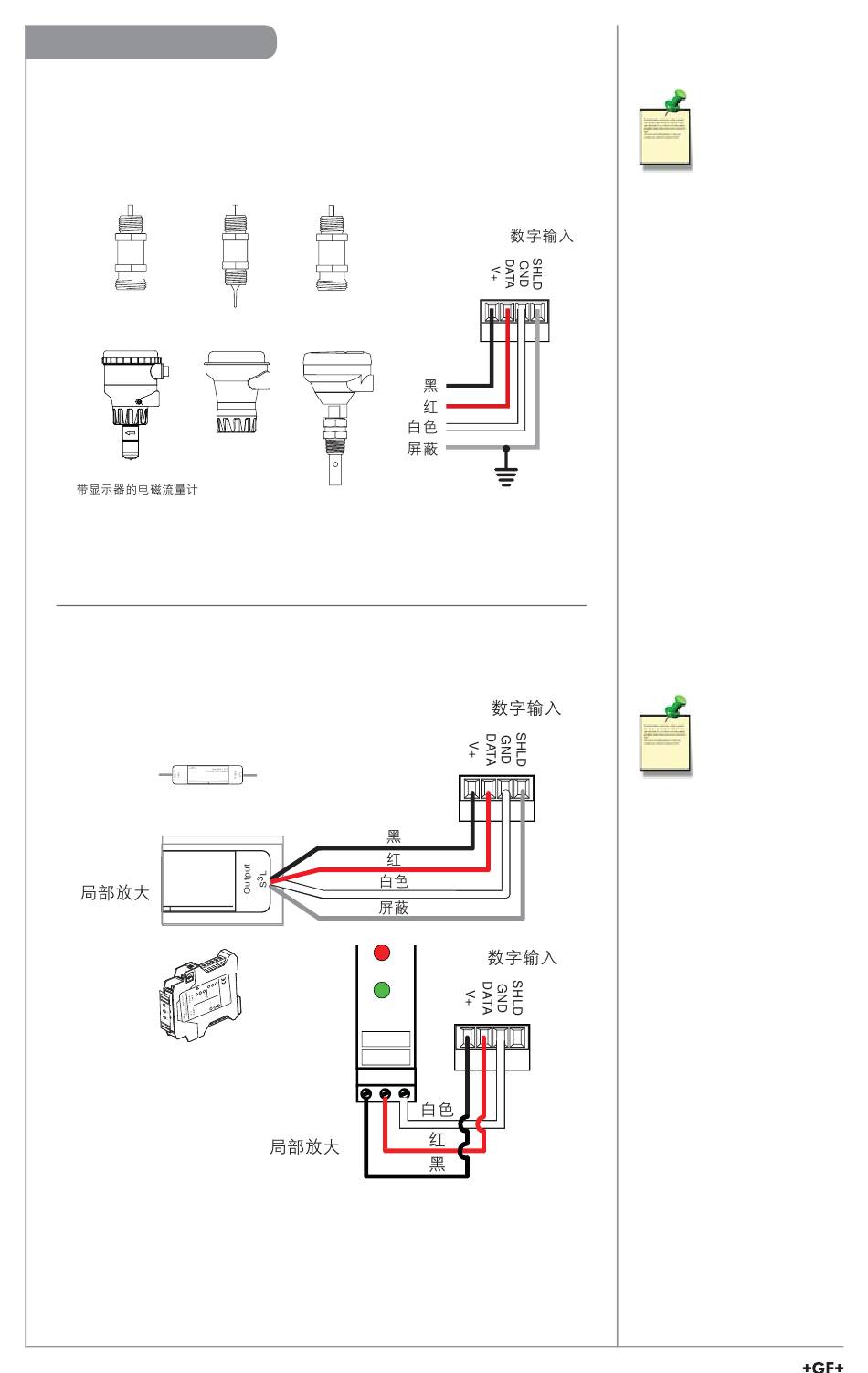

传感器接线
接线
2250
2551*
* 2551-XX-21, -41
接线
8058-1
Signet 8058 i-Go™
8058-1
4-20 mA to S
8058-2
50
9900
变送器调试向导
2350 2450
2750/2751 2850
3
L Converter
3
S L Output
8058-2
9900
9900
Loop2
9900
PWR
3
S L
DATA
N/C
7 8 9
技术提示：
• 使用最大为305 m
(1000 ft) 的3芯屏
蔽线作为传感器
延长线
• 延长电缆时需保
持屏蔽线
• 远离交流电缆布线
• 如有EMI电磁干扰
需将银色屏蔽线
接地
• 为了正确配合
9900 使用, 2850
需要设定客户常
数或确切的电极
常数, 且 9900 应
设定常数为1.0。
技术提示：
• 8058到9900的
电缆最大长度不
能超过 60 m
(200 ft).
• 如使用8058-2,
仅使用通道一与
9900连接
• 更多信息参考
8058说明书
