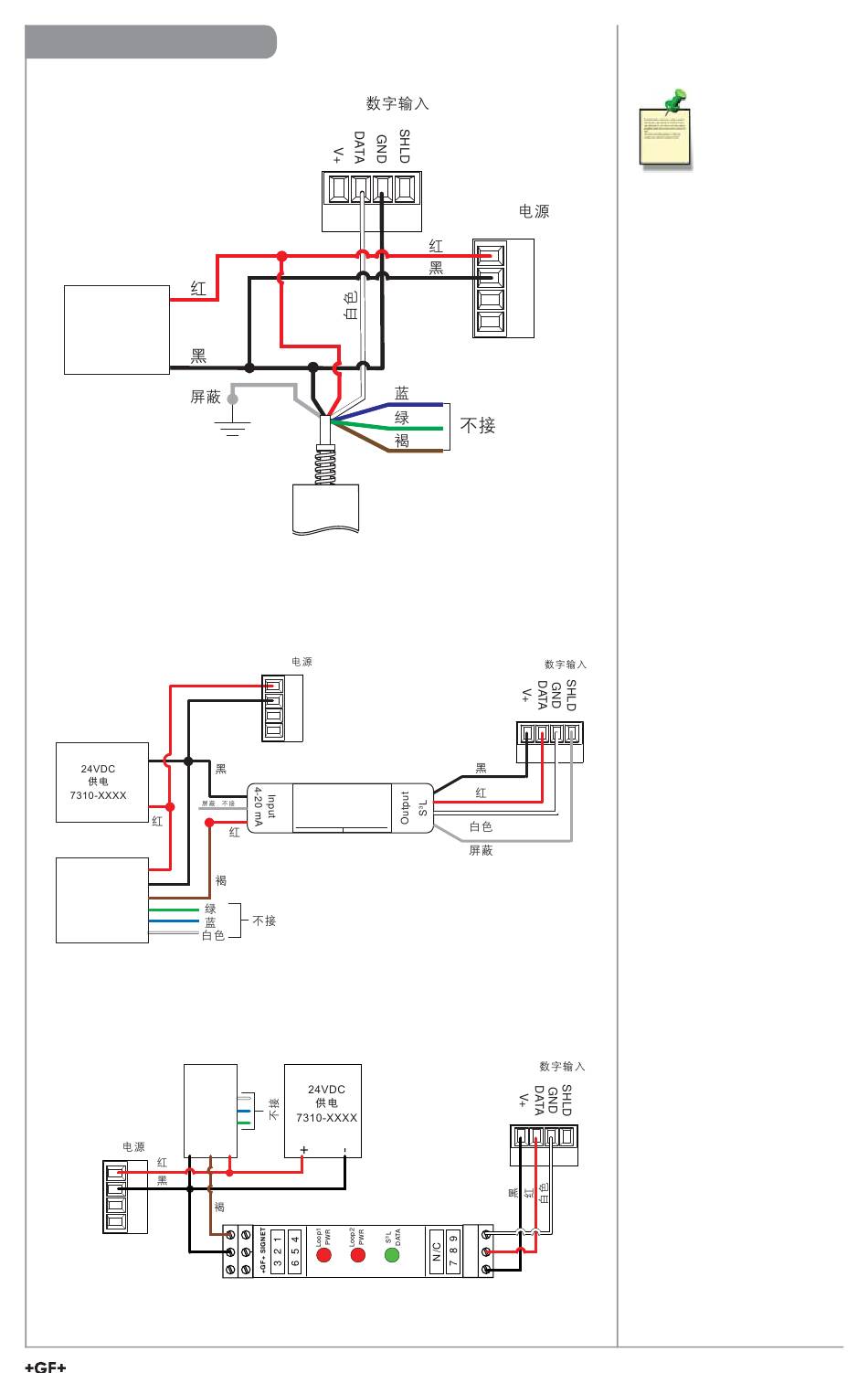

传感器接线
接线
2610-41, 2610-51
V+
24 VDC
Power Supply
7310-XXXX
V-
2610-31 (8058-1)
V–
V+
DO Sensor
3-2610-31
2610-31 (8058-2)
DO
Sensor 1
3-2610-31
9900
PWR+
PWR–
LOOP+
LOOP–
9900
3-2610-41
9900
PWR+
PWR–
LOOP+
LOOP–
+GF+
Signet 8058 i-Go™
3
4-20 mA to S L Converter
4-20 mA input S 3 L Output
8058-1
9900
PWR+
PWR–
LOOP+
LOOP–
9900
9900
9900
技术提示：
3-2610-41的接线非
标准:
• 红色为
12-24 VDC线
• 白色为数据线
• 黑色为VDC
Ground
• PWR- 和 S3L GND
间需要加跳线.
技术提示：
• 3-2610-31 溶解氧
传感器只能通过
3-8058-1 或 -2 i-Go
信号转换器连接到
9900.
• 通过9900上
4-20mA 传感器设
定菜单对连接到
9900的2610溶解氧
传感器进行设定.
• 更多信息见2610说
明书.
技术提示:
• 8058 到9900电
缆长度 不超过
60 m (200 ft)。
• 如使用 8058-2 连
接 9900, 仅使用
8058-2通道1连接
电流源 (如上图)
• 更多信息参考
8058说明书。
变送器调试向导
