安装
系统启动:第一步
确定变送器安装位置。如安装后无法接触背面,
先进行可移动的端子排接线, 再整天安装。

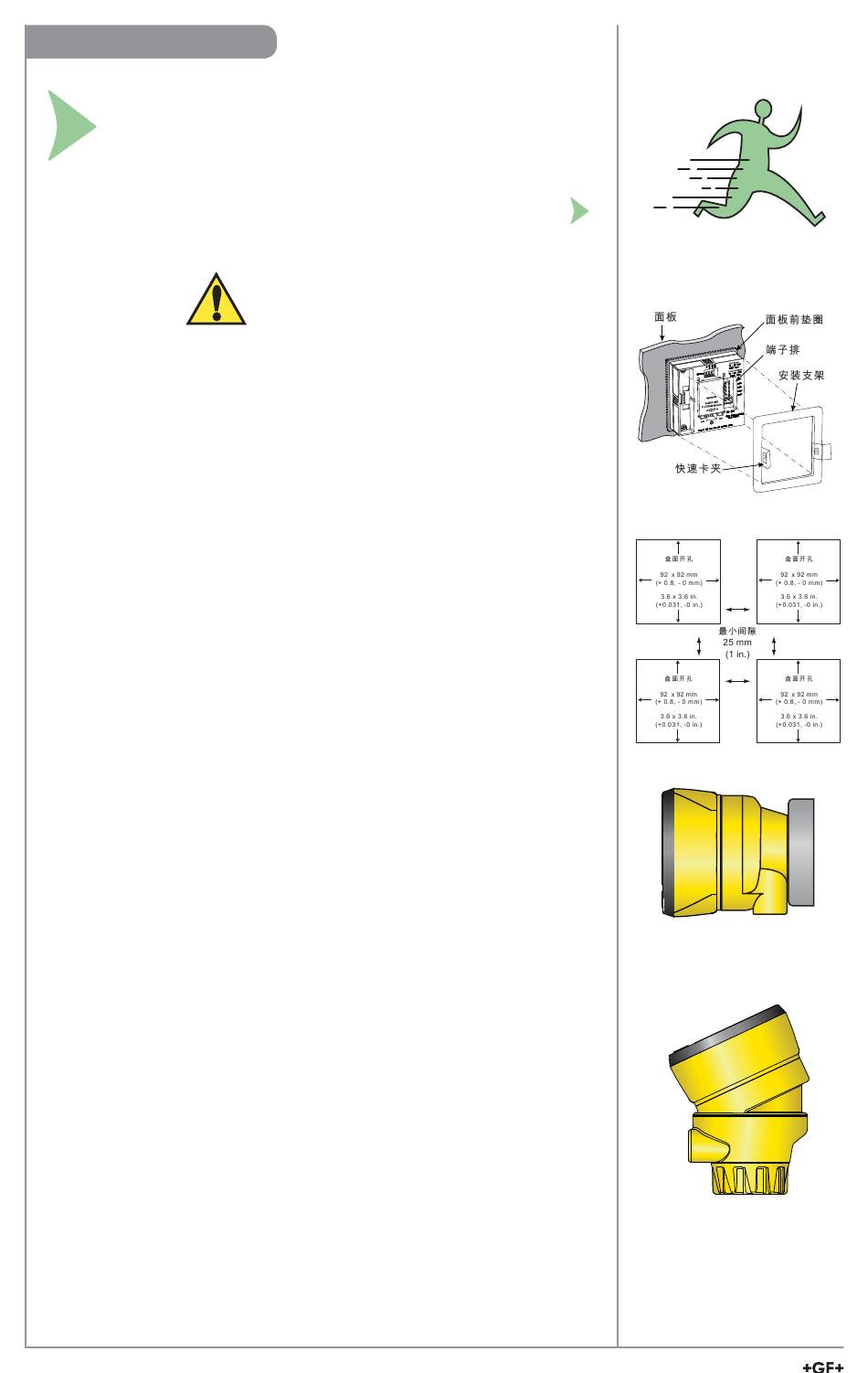

盘面安装
所需工具
细锉刀
• 可确保1 mm (0.02 in)盘面切割公差的¼ DIN 钻枪或竖
• ¼ DIN 钻枪是推荐的的的仪表盘面开孔工具,整洁,精
确,快速且简单。
• 竖锯或其他开孔工具是次优选择。使用锉刀取出毛刺并
抛光
1. 变送器盘面安装的开孔的需要一个 ¼ DIN的钻枪。
手动盘面开孔,可使用提供的可粘贴安装指引标
签。 如安装多个变送器,变送器的各个边的最小间
隙25 mm (1 in).
2. 将变送器安装如孔前需先给变送器装上垫圈。
3. 在变送器后部套入安装支架,直到卡住变送器边缘
的卡槽并锁死。
拆除:
1. 用胶带从盘面前部固定住变送器或从后部抓住变送
器,不可放手。
2. 将支架卡子按出,并移出。
现场安装
现场安装需要单独订购的安装件。3-8050 通用安装件,
3-8051/3-8052 一体式安装件,3-9900.396角度可调适配
件使得变送器几乎可在任意位置安装。
安装件3-8050/3-8051/3-8052内附详细现场安装说明。
如现场安装电导率/电阻率模块,角度可调适配件需要
3-8050或3-8052 适配件以获得接线空间。
44
9900
变送器调试向导
下一步:接线
避免阳光直射
现场安装件
3-8050
安装件3-8051
加角度调整适配件
