Relais- und Open-Kollektor-Verdrahtung

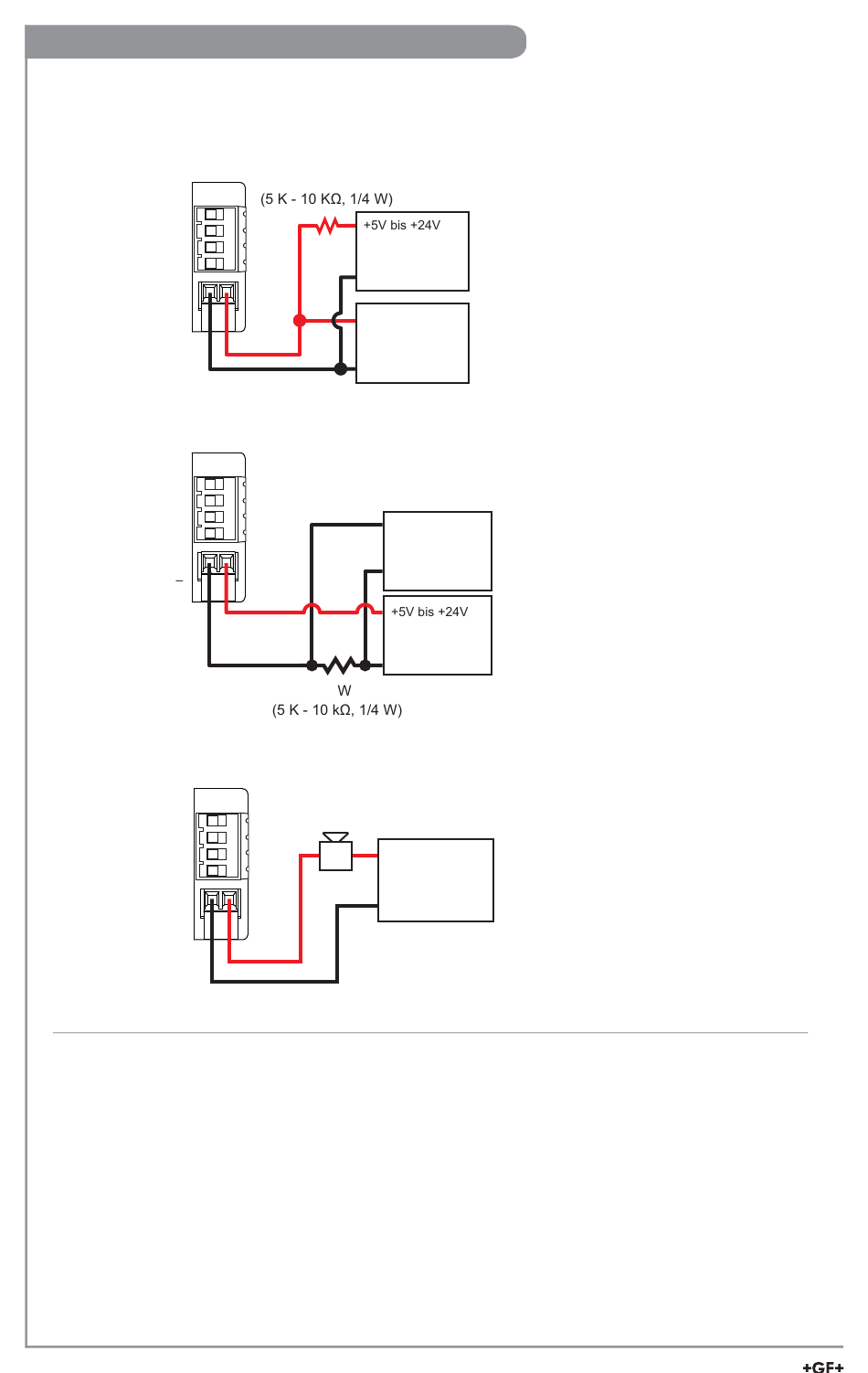

Open-Kollektor-Verdrahtung
NPN-Verdrahtung
Spg.versorgung +
Spg.versorgung -
Stromschleife +
Stromschleife -
Open-
Kollektor
PNP-Verdrahtung
Spg.versorgung +
Spg.versorgung -
Stromschleife +
Stromschleife -
Open-
Kollektor
mit NORMAL auf OPEN (Geöffnet) eingestellt.
Spg.versorgung +
Spg.versorgung -
Stromschleife +
Stromschleife -
Open-
Kollektor
• Der 9900 Open-Kollektor (R1)-Ausgang bietet Hochgeschwindigkeits-Schaltfähigkeit.
Signalfrequenzen können 400 Impulse pro Minute erreichen.
• Der 9900 Open-Kollektor (R1)-Ausgangsanschluss ist von der Art des Schaltkreises
abhängig, der vom Ausgang angesteuert wird.
• Die meisten Anzeigegeräte oder Steuersystemeingänge erfordern eine
Signalspannung von 0 bis 5 V (TTL- oder CMOS-Logikpegel) oder 0 bis 24 V.
Aus diesem Grund müssen die 9900 Open-Kollektor-Ausgangsschaltkreise mit
einem Pull-up- oder Pull-down-Widerstand (nicht im Lieferumfang enthalten)
ausgestattet sein. Zudem wird für den ordnungsgemäßen Betrieb eine qualitativ
hochwertige regulierte 5- bis 24-V-Stromversorgung (je nach Anwendung,
nicht mitgeliefert) empfohlen.
34
9900 Transmitter Inbetriebnahmehandbuch
Pull-Up-Widerstand
Spannungs-
versorgung
Masse
Open-
Kollektor
+
Eingang
Masse
Eingang
Open-
Kollektor
Masse
+
Spannungs-
versorgung
Masse
Pull-Down- iderstand
Alarm
V+
Spannungs-
versorgung
Open-
Masse
Kollektor
+
Wenn die SPS einen 0-Logikeingang
erfordert, wenn das Relais nicht
erregt ist, NORMAL (Ruhekontakt)
auf CLOSED (Arbeitskontakt) im
Menü RELAY (Relais) einstellen,
wenn der Open-Kollektor (R1) mit
SPS
NPN-Verdrahtung verwendet wird.
SPS
