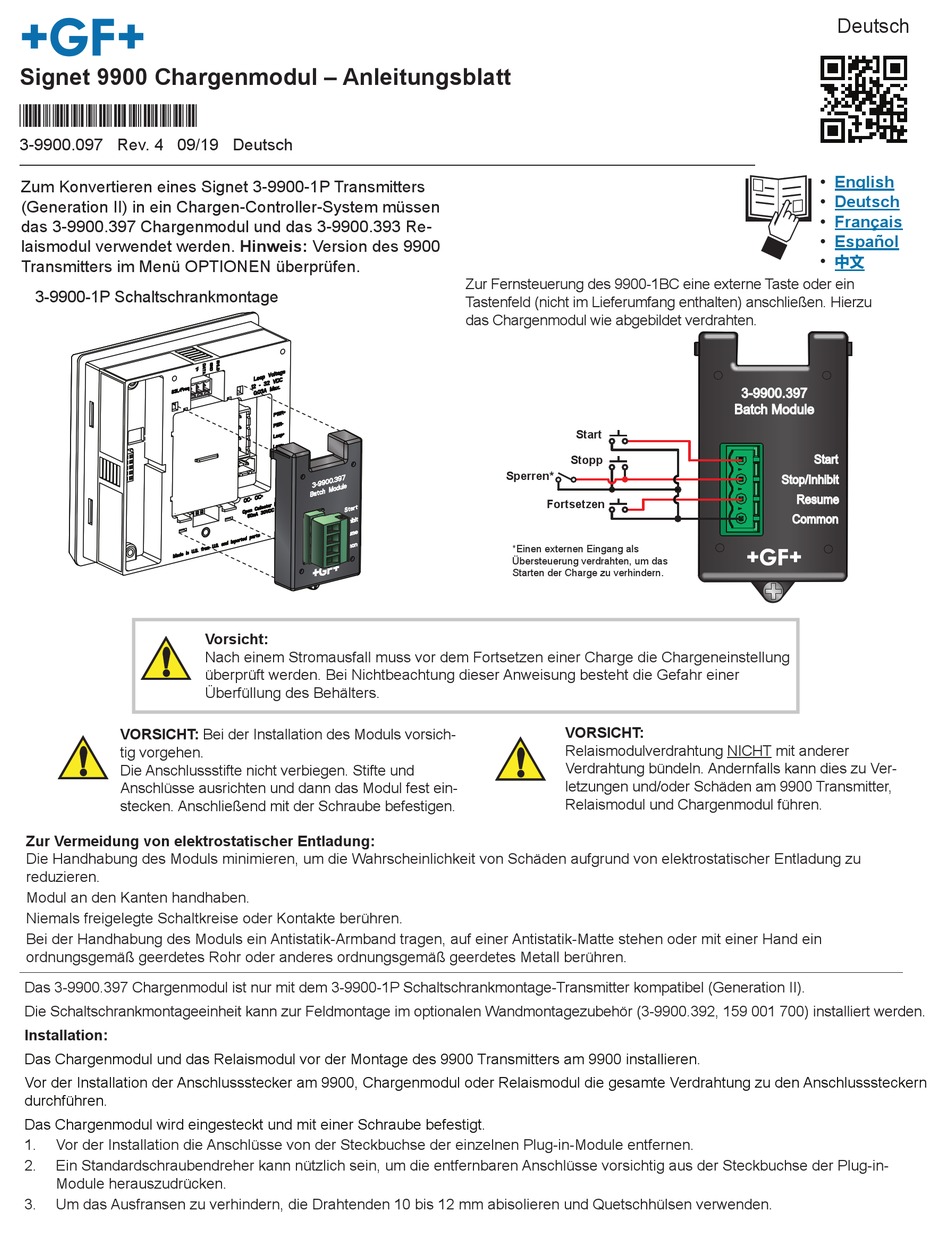

Signet 9900 Chargenmodul – Anleitungsblatt
*3-9900.097*
3-9900.097 Rev. 4 09/19 Deutsch
Zum Konvertieren eines Signet 3-9900-1P Transmitters
(Generation II) in ein Chargen-Controller-System müssen
das 3-9900.397 Chargenmodul und das 3-9900.393 Re-
laismodul verwendet werden. Hinweis: Version des 9900
Transmitters im Menü OPTIONEN überprüfen.
3-9900-1P Schaltschrankmontage
VORSICHT: Bei der Installation des Moduls vorsich-
tig vorgehen.
Die Anschlussstifte nicht verbiegen. Stifte und
Anschlüsse ausrichten und dann das Modul fest ein-
stecken. Anschließend mit der Schraube befestigen.
Zur Vermeidung von elektrostatischer Entladung:
Die Handhabung des Moduls minimieren, um die Wahrscheinlichkeit von Schäden aufgrund von elektrostatischer Entladung zu
reduzieren.
Modul an den Kanten handhaben.
Niemals freigelegte Schaltkreise oder Kontakte berühren.
Bei der Handhabung des Moduls ein Antistatik-Armband tragen, auf einer Antistatik-Matte stehen oder mit einer Hand ein
ordnungsgemäß geerdetes Rohr oder anderes ordnungsgemäß geerdetes Metall berühren.
Das 3-9900.397 Chargenmodul ist nur mit dem 3-9900-1P Schaltschrankmontage-Transmitter kompatibel (Generation II).
Die Schaltschrankmontageeinheit kann zur Feldmontage im optionalen Wandmontagezubehör (3-9900.392, 159 001 700) installiert werden.
Installation:
Das Chargenmodul und das Relaismodul vor der Montage des 9900 Transmitters am 9900 installieren.
Vor der Installation der Anschlussstecker am 9900, Chargenmodul oder Relaismodul die gesamte Verdrahtung zu den Anschlusssteckern
durchführen.
Das Chargenmodul wird eingesteckt und mit einer Schraube befestigt.
1. Vor der Installation die Anschlüsse von der Steckbuchse der einzelnen Plug-in-Module entfernen.
2. Ein Standardschraubendreher kann nützlich sein, um die entfernbaren Anschlüsse vorsichtig aus der Steckbuchse der Plug-in-
Module herauszudrücken.
3. Um das Ausfransen zu verhindern, die Drahtenden 10 bis 12 mm abisolieren und Quetschhülsen verwenden.
Vorsicht:
Nach einem Stromausfall muss vor dem Fortsetzen einer Charge die Chargeneinstellung
überprüft werden. Bei Nichtbeachtung dieser Anweisung besteht die Gefahr einer
Überfüllung des Behälters.
Zur Fernsteuerung des 9900-1BC eine externe Taste oder ein
Tastenfeld (nicht im Lieferumfang enthalten) anschließen. Hierzu
das Chargenmodul wie abgebildet verdrahten.
Start
Stopp
Sperren*
Fortsetzen
*Einen externen Eingang als
Übersteuerung verdrahten, um das
Starten der Charge zu verhindern.
VORSICHT:
Relaismodulverdrahtung NICHT mit anderer
Verdrahtung bündeln. Andernfalls kann dies zu Ver-
letzungen und/oder Schäden am 9900 Transmitter,
Relaismodul und Chargenmodul führen.
Deutsch
• English
• Deutsch
• Français
• Español
中文
•
3-9900.397
Batch Module
Start
Stop/Inhibit
Resume
Common
