传感器接线
接线
4150 (8058-1)
+
EMCF1
RLY2
TB2
ALARM2
+
24 VDC
TB4
ISL 1
+
4150 (8058-2)
+
EMCF1
RLY2
TB2
ALARM2
+
24 VDC
TB4
ISL 1
+
52
9900
变送器调试向导
Q2
R2
+
D2
D1
R3
Q1
R4
R1
RLY1
TB1
TB3
ALARM1
+
+
–
SHLD
B
A
4-20mA/
RS-485
L1
L7
L2
WHT
RED
L5
ORG
BRN
L3
BLK
GRN
L7
SHLD
YEL
+
L4
Q2
R2
+
D2
D1
R3
Q1
R4
R1
RLY1
TB1
TB3
ALARM1
+
+
–
SHLD
B
A
4-20mA/
RS-485
L1
L7
L2
WHT
RED
L5
ORG
BRN
L3
BLK
GRN
L7
SHLD
YEL
+
L4

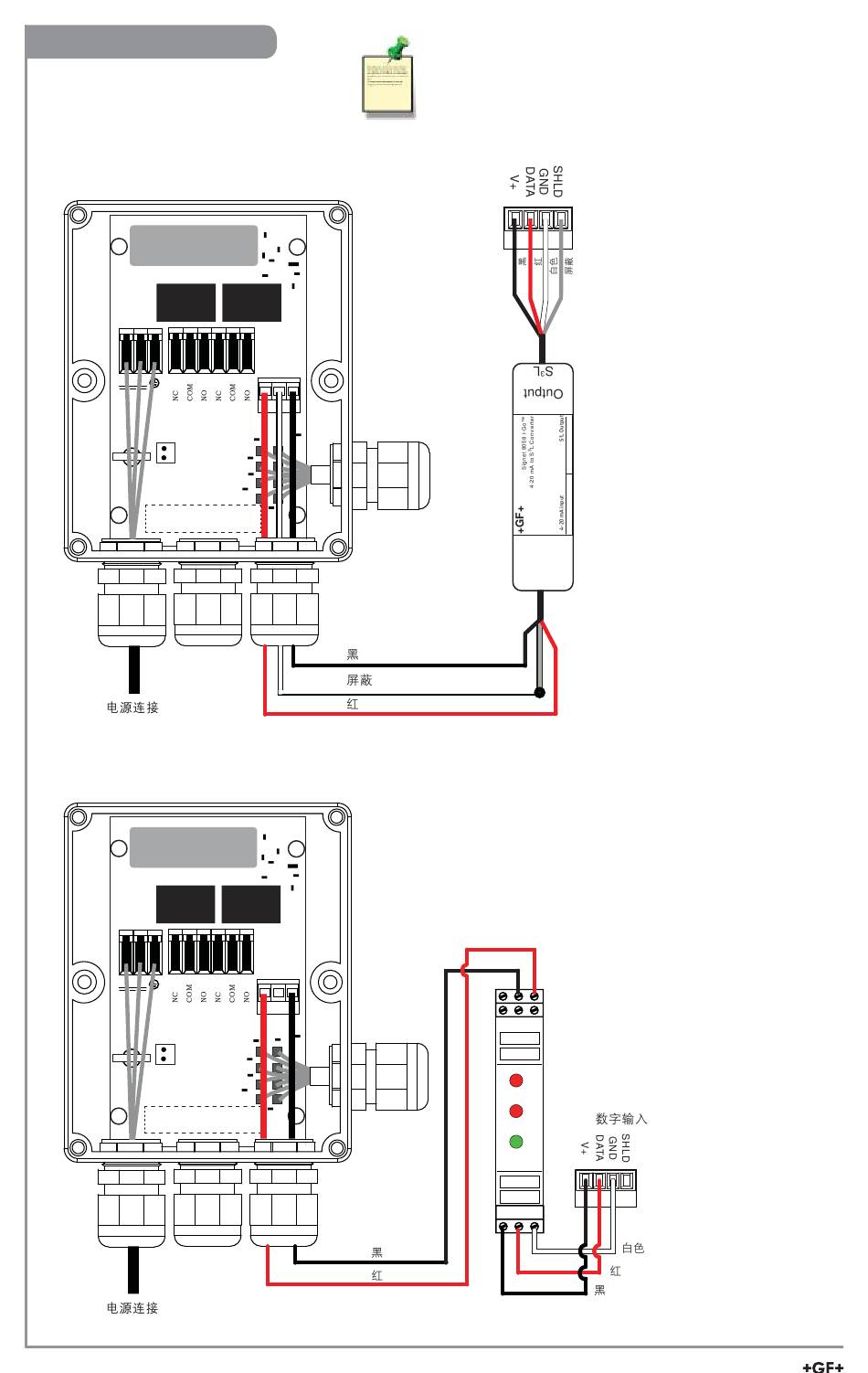

按图将4~20mA连接至端子板TB3。
更多信息请参考最新版的Signet 4150浊度仪说
明书(3-4150.090)。
Input
4-20 mA
+GF+ SIGNET
3 2 1
6 5 4
Loop1
PWR
Loop2
PWR
9900
3
S L
DATA
N/C
7 8 9
技术说明:
• 所有接至该仪表的的
线缆均通过接线盒。
接线盒内含的连接标
识,带描述。
• 运输过程中RS-485
电缆端板装有堵头以
确保防水。连接时需
要将电缆上堵头。
• 该电缆端板可通过的
电缆对应直径范围为
5.8 mm (0.23 in.)
至10 mm (0.34 in.)。
端子设计对应的线径
范围为14-28 AWG。
所有导线端头应剥线
长6 mm (0.25 in.)。
• 接线后保持接线盒处
防水密封。如果电缆
或者缆塞外包着的端
板没有正确紧固,将
降低该仪表的防护等
级,甚至可能会存在
漏电危险。
• 请勿将4~20mA电缆
与电源电缆放置在同
一线槽。
技术说明
• 如使用8058-2,仅使用
通道一与 9900连接
