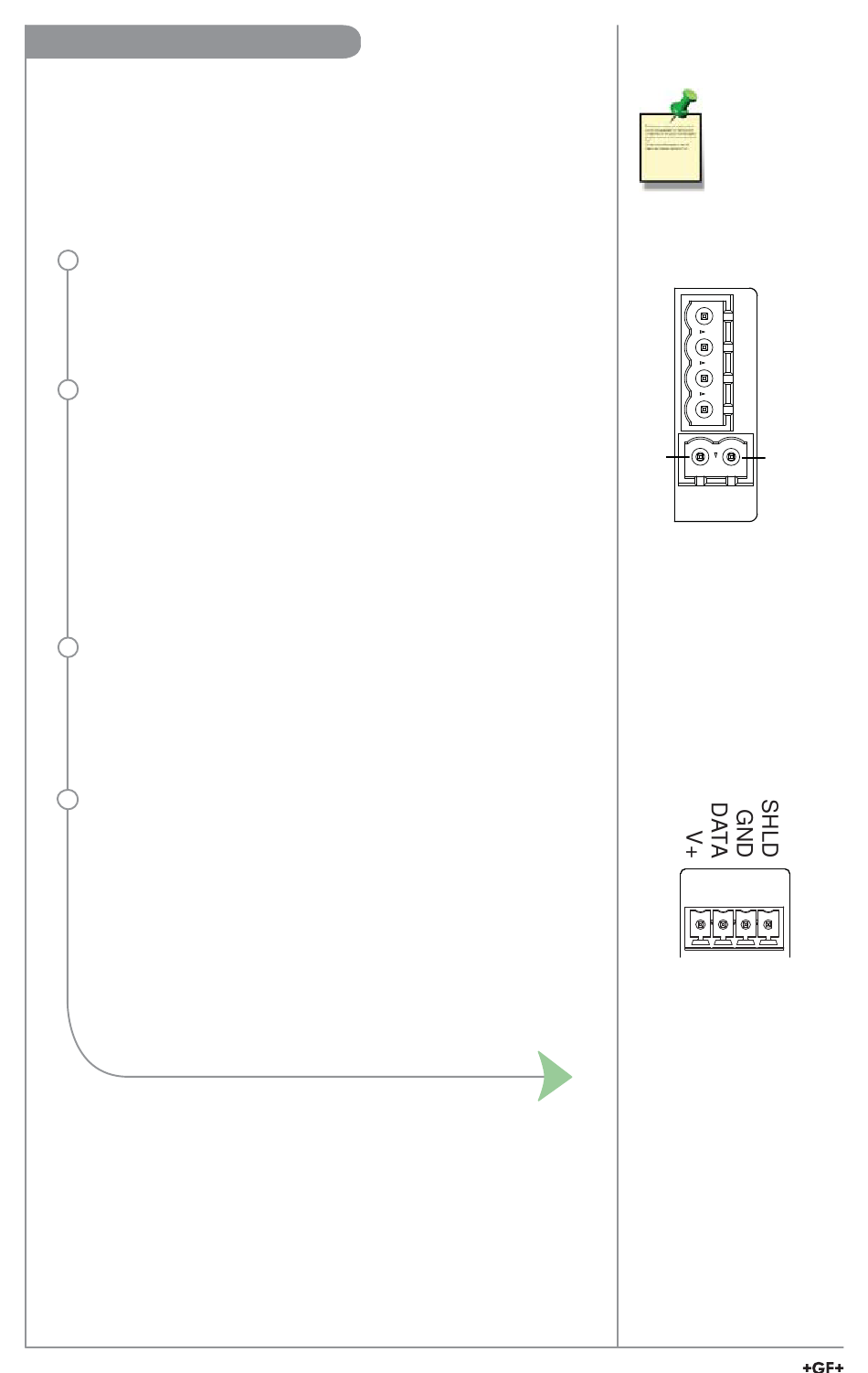

Anschlussidentifi zierung
Der 9900 erfordert geregelte 10,8 bis 35,2 VDC (24 VDC nominal)
von einer externen Stromversorgung (nicht im Lieferumfang enthalten).
Die maximale Stromaufnahme beträgt:
200 mA = 9900 ohne Relaismodul
300 mA = 9900 mit Relaismodul
Anschlüsse 1-2: Gleichstrom
• Für das Gerät erforderlich
• Versorgt die Sensoren, Relais und die LCD-
Hintergrundbeleuchtung mit 10.8 bis 35.2 VDC.
Anschlüsse 3-4: Schleifenstrom (Kann ebenfalls
als Spannungsversorgung verwendet werden)
• 10.8 bis 35.2 VDC
HINWEIS: Hintergrundbeleuchtung, LEDs,
Modbusmodul und das optionale Relaismodul
können nicht mit Schleifenstrom betrieben
werden. Alle angeschlossenen Sensoren oder
angeschlossene Sensorelektronik, die nicht mit
Schleifenstrom betrieben werden, sind ebenfalls
funktionsunfähig.
Anschlüsse 5-6: Open-Kollektor
• Software ist auswählbar für Arbeitskontakt
oder Ruhekontakt.
• Können bei Nichtverwendung deaktiviert
(ausgeschaltet) werden.
Anschlüsse 7-10: Digital (S
7: V+:
8: DATEN:
9: MASSE:
10: ABSCHIRMUNG: Kabelabschirmung
26
9900 Transmitter Inbetriebnahmehandbuch
3
L)/Frequenzeingang
+5-VDC-Ausgang zum
Sensor (schwarzer Draht)
Digitalsignaleingang (S
Frequenzsignaleingang vom
Sensor (roter Draht)
Sensormasse (weißer Draht)
Strom
1
2
3
4
5
Digital (S
L)/
3
PWR +
PWR –
Loop +
Loop –
6
OC–
OC+
3
L)/Frequenz
7 8
9
10
