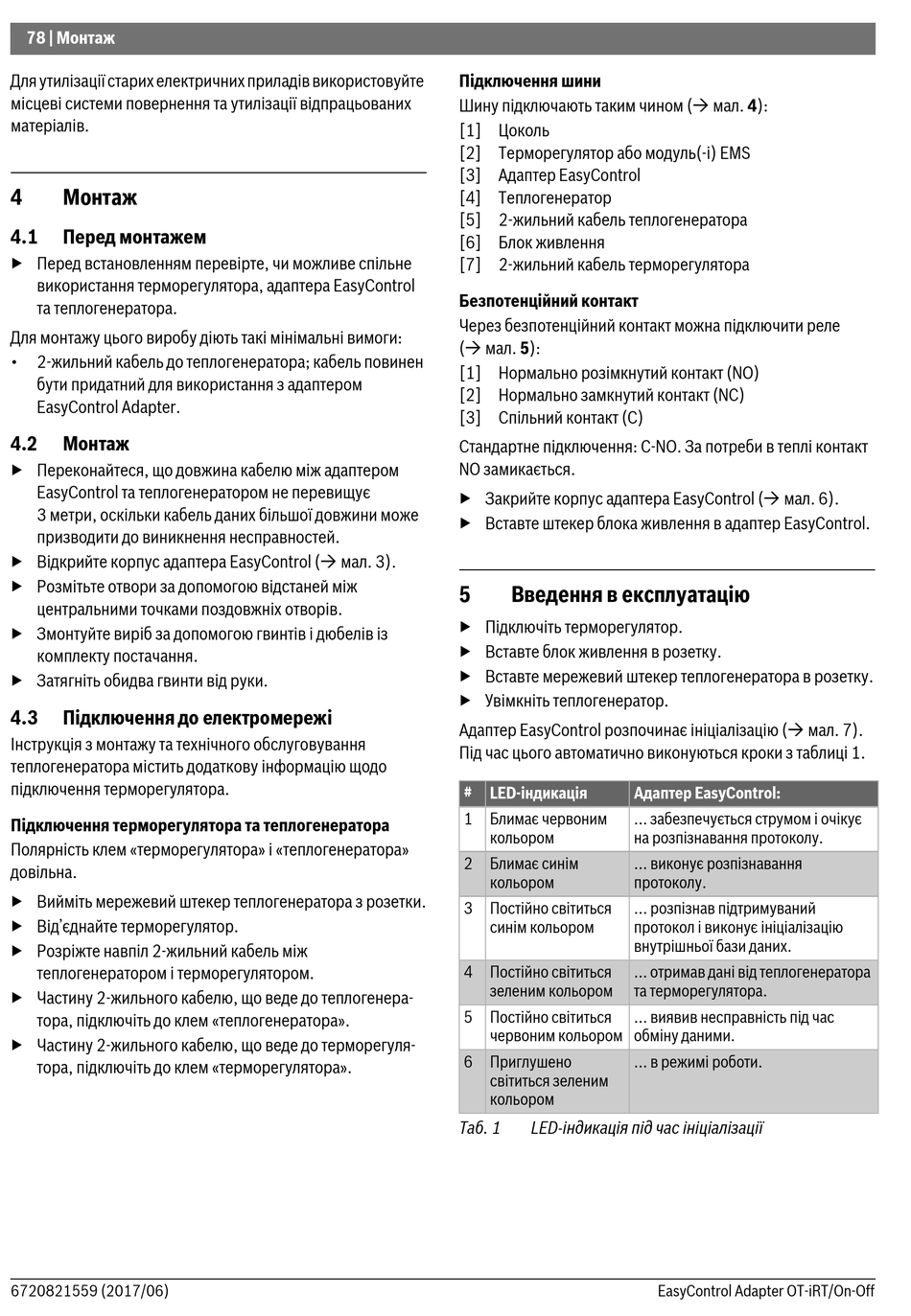

78 | Монтаж
Для утилізації старих електричних приладів використовуйте
місцеві системи повернення та утилізації відпрацьованих
матеріалів.
4 Монтаж
4.1 Перед монтажем
▶ Перед встановленням перевірте, чи можливе спільне
використання терморегулятора, адаптера EasyControl
та теплогенератора.
Для монтажу цього виробу діють такі мінімальні вимоги:
• 2-жильний кабель до теплогенератора; кабель повинен
бути придатний для використання з адаптером
EasyControl Adapter.
4.2 Монтаж
▶ Переконайтеся, що довжина кабелю між адаптером
EasyControl та теплогенератором не перевищує
3 метри, оскільки кабель даних більшої довжини може
призводити до виникнення несправностей.
▶ Відкрийте корпус адаптера EasyControl ( мал. 3).
▶ Розмітьте отвори за допомогою відстаней між
центральними точками поздовжніх отворів.
▶ Змонтуйте виріб за допомогою гвинтів і дюбелів із
комплекту постачання.
▶ Затягніть обидва гвинти від руки.
4.3 Підключення до електромережі
Інструкція з монтажу та технічного обслуговування
теплогенератора містить додаткову інформацію щодо
підключення терморегулятора.
Підключення терморегулятора та теплогенератора
Полярність клем «терморегулятора» і «теплогенератора»
довільна.
▶ Вийміть мережевий штекер теплогенератора з розетки.
▶ Від'єднайте терморегулятор.
▶ Розріжте навпіл 2-жильний кабель між
теплогенератором і терморегулятором.
▶ Частину 2-жильного кабелю, що веде до теплогенера-
тора, підключіть до клем «теплогенератора».
▶ Частину 2-жильного кабелю, що веде до терморегуля-
тора, підключіть до клем «терморегулятора».
6720821559 (2017/06)
Підключення шини
Шину підключають таким чином ( мал. 4):
[1] Цоколь
[2] Терморегулятор або модуль(-і) EMS
[3] Адаптер EasyControl
[4] Теплогенератор
[5] 2-жильний кабель теплогенератора
[6] Блок живлення
[7] 2-жильний кабель терморегулятора
Безпотенційний контакт
Через безпотенційний контакт можна підключити реле
( мал. 5):
[1] Нормально розімкнутий контакт (NO)
[2] Нормально замкнутий контакт (NC)
[3] Спільний контакт (C)
Стандартне підключення: C-NO. За потреби в теплі контакт
NO замикається.
▶ Закрийте корпус адаптера EasyControl ( мал. 6).
▶ Вставте штекер блока живлення в адаптер EasyControl.
5 Введення в експлуатацію
▶ Підключіть терморегулятор.
▶ Вставте блок живлення в розетку.
▶ Вставте мережевий штекер теплогенератора в розетку.
▶ Увімкніть теплогенератор.
Адаптер EasyControl розпочинає ініціалізацію ( мал. 7).
Під час цього автоматично виконуються кроки з таблиці 1.
# LED-індикація
1 Блимає червоним
кольором
2 Блимає синім
кольором
3 Постійно світиться
синім кольором
4 Постійно світиться
зеленим кольором
5 Постійно світиться
червоним кольором
6 Приглушено
світиться зеленим
кольором
Таб. 1 LED-індикація під час ініціалізації
Адаптер EasyControl:
... забезпечується струмом і очікує
на розпізнавання протоколу.
... виконує розпізнавання
протоколу.
... розпізнав підтримуваний
протокол і виконує ініціалізацію
внутрішньої бази даних.
... отримав дані від теплогенератора
та терморегулятора.
... виявив несправність під час
обміну даними.
... в режимі роботи.
EasyControl Adapter OT-iRT/On-Off
