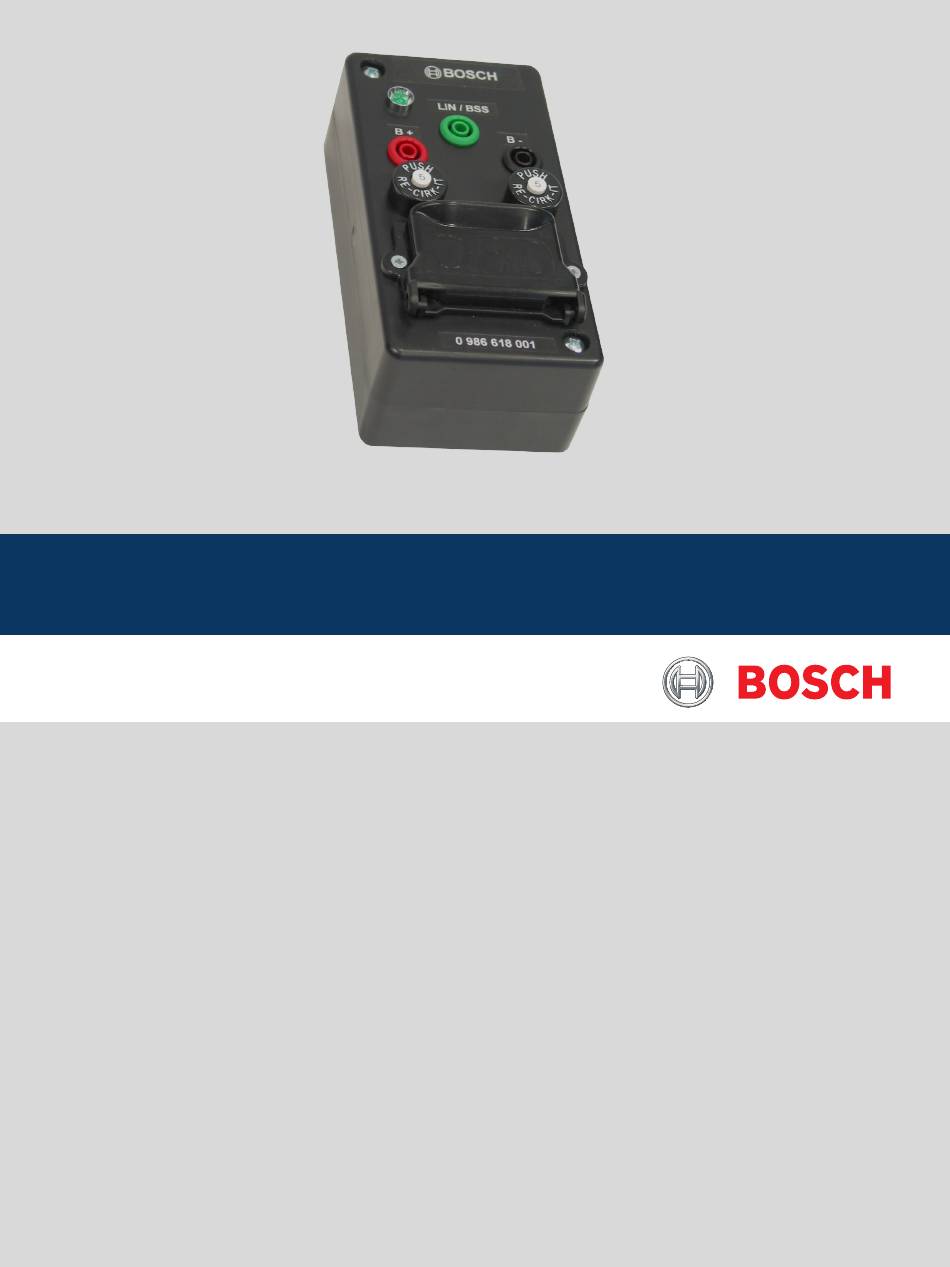

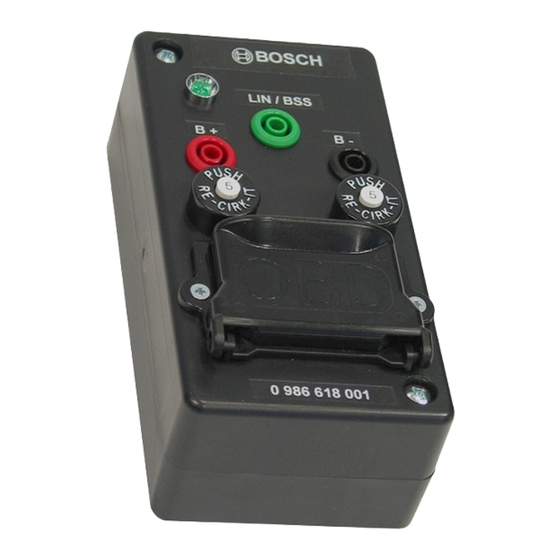

Bosch 0 986 618 001 Produktbeschreibung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Adapter
  5. 0 986 618 001
  6. Produktbeschreibung
Bosch 0 986 618 001 Produktbeschreibung

Bosch 0 986 618 001 Produktbeschreibung

Prüfadapter für generatorregler mit lin- / bss-schnittstelle
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 4

Quicklinks

0 986 618 001
de Produktbeschreibung
Prüfadapter für Generatorregler
mit LIN- / BSS-Schnittstelle
es Descripción del Producto
Adaptador de pruebas para reguladores
de generador con interfaz LIN / BSS
nl Produkt beschrijving
Testadapter voor de generatorregelaar
met LIN-/BSS-interface
da Produktbeskrivelse
Kontroladapter til generatorregulator
med LIN- / BSS-grænseflade
cs Popis výrobku
Adaptér pro regulátor generátoru s
rozhraním LIN / BSS
en Product description
Test Adapter for alternator regulator
with LIN- / BSS interface
it Descrizione del prodotto
Adattatore di prova con regolatore
dell'alternatore dotato di interfaccia
LIN- / BSS
pt Descrição do produto
Adaptador de teste para regulador do
gerador com interface LIN / BSS
no Produktbeskrivelse
Testadapteren for generatorregulator
med LIN- /BSS-grensesnitt
tr Ürün tanımı
LIN- / BSS arabirimli alternatör regü-
latörü için adaptör
fr Description de produit
Adaptateur de contrôle pour régulateur
de générateur avec interface LIN- / BSS
sv Produktbeskrivning
provadapter för generatorstyrning med
LIN-/BSS-gränssnitt
fi Tuotekuvaus
TestausadapterinLIN- / BSS-liitännällä
varustetulle generaattorin säätimelle
pl Opis produktu
Adaptera kontrolnego do regulatora
alternatora ze złączem LIN- / BSS
zh
产品描述
适用于带 LIN/BSS 接口的发电机调节器
的适配器

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch 0 986 618 001

Inhaltszusammenfassung für Bosch 0 986 618 001

  • Seite 1 0 986 618 001 de Produktbeschreibung en Product description fr Description de produit Prüfadapter für Generatorregler  Test Adapter for alternator regulator Adaptateur de contrôle pour régulateur mit LIN- / BSS-Schnittstelle with LIN- / BSS interface de générateur avec interface LIN- / BSS es Descripción del Producto...
