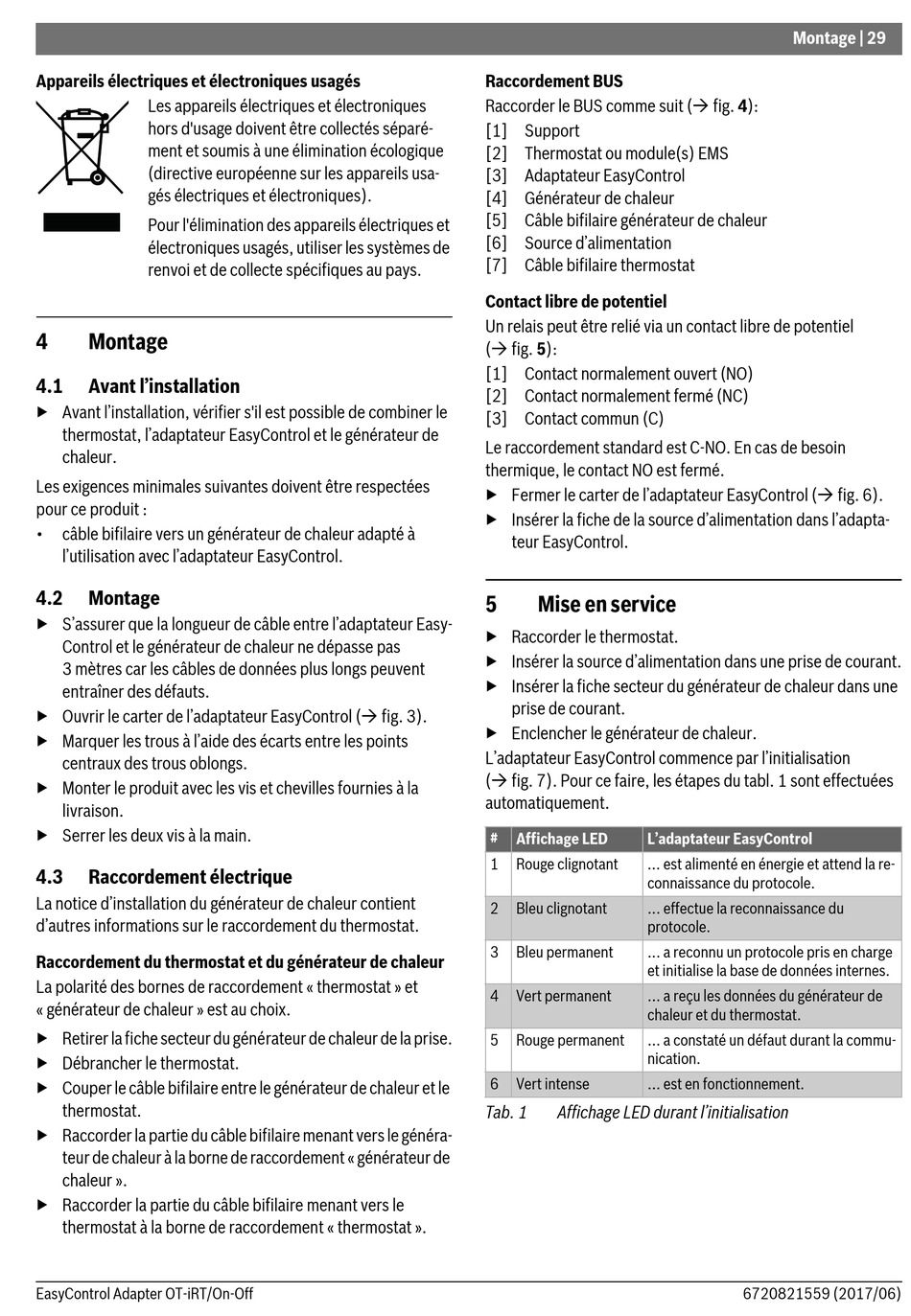

Appareils électriques et électroniques usagés
Les appareils électriques et électroniques
hors d'usage doivent être collectés séparé-
ment et soumis à une élimination écologique
(directive européenne sur les appareils usa-
gés électriques et électroniques).
Pour l'élimination des appareils électriques et
électroniques usagés, utiliser les systèmes de
renvoi et de collecte spécifiques au pays.
4
Montage
4.1
Avant l'installation
▶ Avant l'installation, vérifier s'il est possible de combiner le
thermostat, l'adaptateur EasyControl et le générateur de
chaleur.
Les exigences minimales suivantes doivent être respectées
pour ce produit :
•
câble bifilaire vers un générateur de chaleur adapté à
l'utilisation avec l'adaptateur EasyControl.
4.2
Montage
▶ S'assurer que la longueur de câble entre l'adaptateur Easy-
Control et le générateur de chaleur ne dépasse pas
3 mètres car les câbles de données plus longs peuvent
entraîner des défauts.
▶ Ouvrir le carter de l'adaptateur EasyControl ( fig. 3).
▶ Marquer les trous à l'aide des écarts entre les points
centraux des trous oblongs.
▶ Monter le produit avec les vis et chevilles fournies à la
livraison.
▶ Serrer les deux vis à la main.
4.3
Raccordement électrique
La notice d'installation du générateur de chaleur contient
d'autres informations sur le raccordement du thermostat.
Raccordement du thermostat et du générateur de chaleur
La polarité des bornes de raccordement « thermostat » et
« générateur de chaleur » est au choix.
▶ Retirer la fiche secteur du générateur de chaleur de la prise.
▶ Débrancher le thermostat.
▶ Couper le câble bifilaire entre le générateur de chaleur et le
thermostat.
▶ Raccorder la partie du câble bifilaire menant vers le généra-
teur de chaleur à la borne de raccordement « générateur de
chaleur ».
▶ Raccorder la partie du câble bifilaire menant vers le
thermostat à la borne de raccordement « thermostat ».
EasyControl Adapter OT-iRT/On-Off
Raccordement BUS
Raccorder le BUS comme suit ( fig. 4):
[1] Support
[2] Thermostat ou module(s) EMS
[3] Adaptateur EasyControl
[4] Générateur de chaleur
[5] Câble bifilaire générateur de chaleur
[6] Source d'alimentation
[7] Câble bifilaire thermostat
Contact libre de potentiel
Un relais peut être relié via un contact libre de potentiel
( fig. 5):
[1] Contact normalement ouvert (NO)
[2] Contact normalement fermé (NC)
[3] Contact commun (C)
Le raccordement standard est C-NO. En cas de besoin
thermique, le contact NO est fermé.
▶ Fermer le carter de l'adaptateur EasyControl ( fig. 6).
▶ Insérer la fiche de la source d'alimentation dans l'adapta-
teur EasyControl.
5
Mise en service
▶ Raccorder le thermostat.
▶ Insérer la source d'alimentation dans une prise de courant.
▶ Insérer la fiche secteur du générateur de chaleur dans une
prise de courant.
▶ Enclencher le générateur de chaleur.
L'adaptateur EasyControl commence par l'initialisation
( fig. 7). Pour ce faire, les étapes du tabl. 1 sont effectuées
automatiquement.
#
Affichage LED
L'adaptateur EasyControl
1
Rouge clignotant
... est alimenté en énergie et attend la re-
connaissance du protocole.
2
Bleu clignotant
... effectue la reconnaissance du
protocole.
3
Bleu permanent
... a reconnu un protocole pris en charge
et initialise la base de données internes.
4
Vert permanent
... a reçu les données du générateur de
chaleur et du thermostat.
5
Rouge permanent
... a constaté un défaut durant la commu-
nication.
6
Vert intense
... est en fonctionnement.
Tab. 1
Affichage LED durant l'initialisation
Montage | 29
