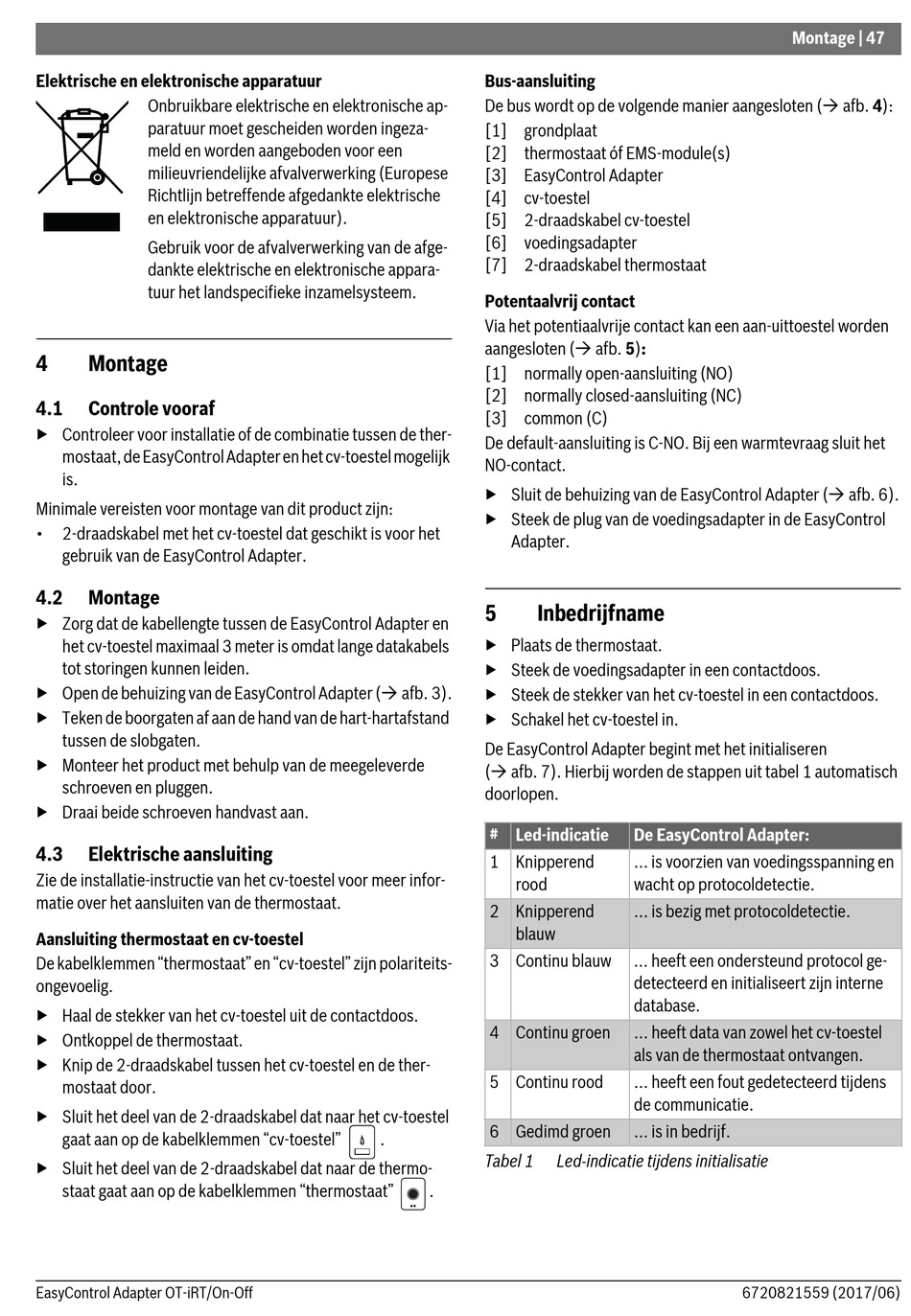

Elektrische en elektronische apparatuur
Onbruikbare elektrische en elektronische ap-
paratuur moet gescheiden worden ingeza-
meld en worden aangeboden voor een
milieuvriendelijke afvalverwerking (Europese
Richtlijn betreffende afgedankte elektrische
en elektronische apparatuur).
Gebruik voor de afvalverwerking van de afge-
dankte elektrische en elektronische appara-
tuur het landspecifieke inzamelsysteem.
4
Montage
4.1
Controle vooraf
▶ Controleer voor installatie of de combinatie tussen de ther-
mostaat, de EasyControl Adapter en het cv-toestel mogelijk
is.
Minimale vereisten voor montage van dit product zijn:
•
2-draadskabel met het cv-toestel dat geschikt is voor het
gebruik van de EasyControl Adapter.
4.2
Montage
▶ Zorg dat de kabellengte tussen de EasyControl Adapter en
het cv-toestel maximaal 3 meter is omdat lange datakabels
tot storingen kunnen leiden.
▶ Open de behuizing van de EasyControl Adapter ( afb. 3).
▶ Teken de boorgaten af aan de hand van de hart-hartafstand
tussen de slobgaten.
▶ Monteer het product met behulp van de meegeleverde
schroeven en pluggen.
▶ Draai beide schroeven handvast aan.
4.3
Elektrische aansluiting
Zie de installatie-instructie van het cv-toestel voor meer infor-
matie over het aansluiten van de thermostaat.
Aansluiting thermostaat en cv-toestel
De kabelklemmen "thermostaat" en "cv-toestel" zijn polariteits-
ongevoelig.
▶ Haal de stekker van het cv-toestel uit de contactdoos.
▶ Ontkoppel de thermostaat.
▶ Knip de 2-draadskabel tussen het cv-toestel en de ther-
mostaat door.
▶ Sluit het deel van de 2-draadskabel dat naar het cv-toestel
gaat aan op de kabelklemmen "cv-toestel"
▶ Sluit het deel van de 2-draadskabel dat naar de thermo-
staat gaat aan op de kabelklemmen "thermostaat"
EasyControl Adapter OT-iRT/On-Off
Bus-aansluiting
De bus wordt op de volgende manier aangesloten ( afb. 4):
[1] grondplaat
[2] thermostaat óf EMS-module(s)
[3] EasyControl Adapter
[4] cv-toestel
[5] 2-draadskabel cv-toestel
[6] voedingsadapter
[7] 2-draadskabel thermostaat
Potentaalvrij contact
Via het potentiaalvrije contact kan een aan-uittoestel worden
aangesloten ( afb. 5):
[1] normally open-aansluiting (NO)
[2] normally closed-aansluiting (NC)
[3] common (C)
De default-aansluiting is C-NO. Bij een warmtevraag sluit het
NO-contact.
▶ Sluit de behuizing van de EasyControl Adapter ( afb. 6).
▶ Steek de plug van de voedingsadapter in de EasyControl
Adapter.
5
Inbedrijfname
▶ Plaats de thermostaat.
▶ Steek de voedingsadapter in een contactdoos.
▶ Steek de stekker van het cv-toestel in een contactdoos.
▶ Schakel het cv-toestel in.
De EasyControl Adapter begint met het initialiseren
( afb. 7). Hierbij worden de stappen uit tabel 1 automatisch
doorlopen.
# Led-indicatie
1 Knipperend
rood
2 Knipperend
blauw
3 Continu blauw
4 Continu groen
5 Continu rood
6 Gedimd groen
.
Tabel 1
.
De EasyControl Adapter:
... is voorzien van voedingsspanning en
wacht op protocoldetectie.
... is bezig met protocoldetectie.
... heeft een ondersteund protocol ge-
detecteerd en initialiseert zijn interne
database.
... heeft data van zowel het cv-toestel
als van de thermostaat ontvangen.
... heeft een fout gedetecteerd tijdens
de communicatie.
... is in bedrijf.
Led-indicatie tijdens initialisatie
Montage | 47
6720821559 (2017/06)
