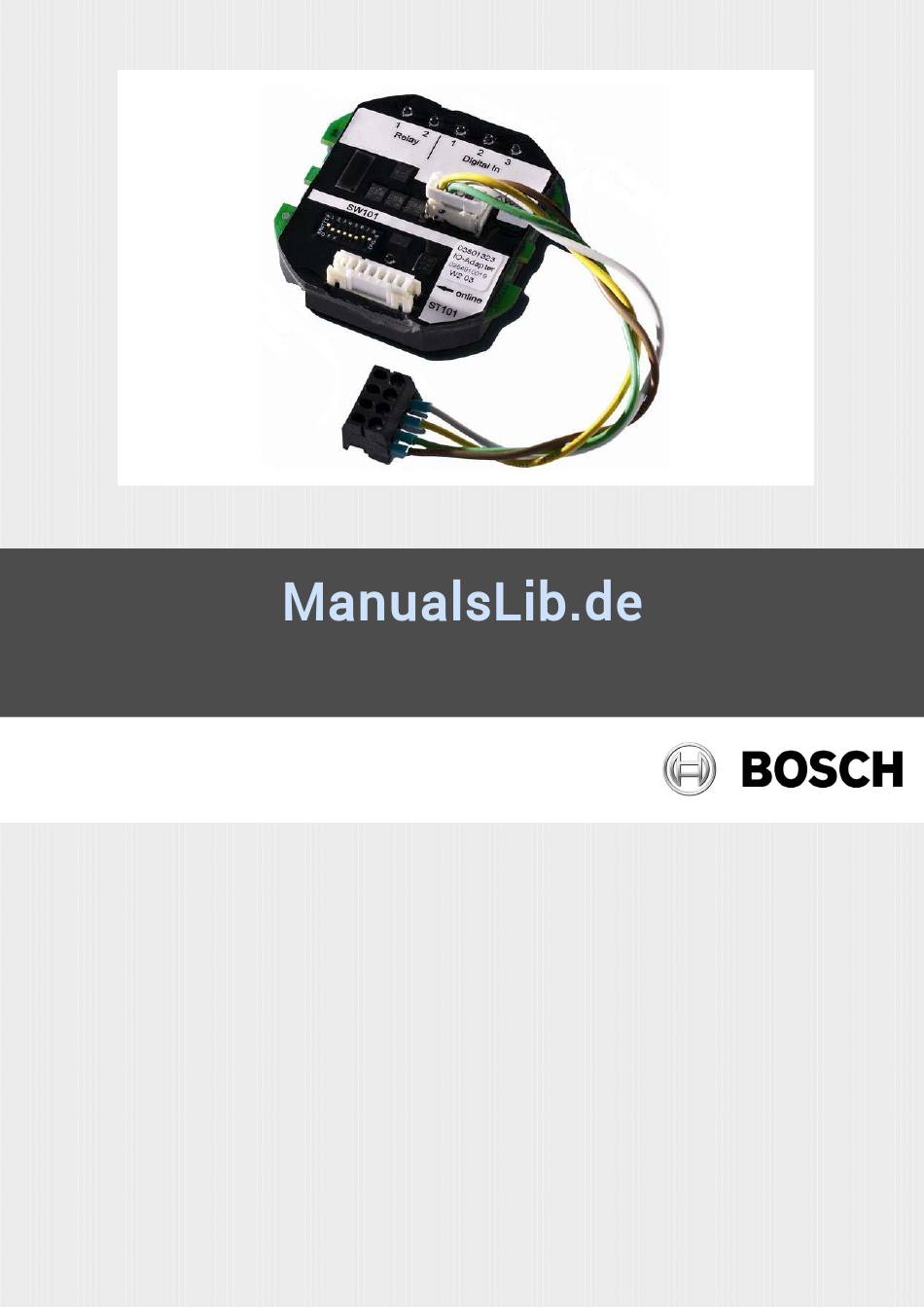

- Seite 1 IO-Adapter de Installationshandbuch...
-
Seite 2: Inhaltsverzeichnis
IO-Adapter Inhaltsverzeichnis Allgemeines Vorwort Bestimmungsgemäße Verwendung Sicherheits- und Warnhinweise Weitere Informationsquellen Entsorgung Allgemeines zum IO-Adapter Montage Lieferumfang IO-Adapter Einbau Anschlüsse des IO-Adapters 2.3.1 Spannungsversorgung 2.3.2 Sabotage-Lichtschranke 2.3.3 Durchschleifen der Spannungsverorgung 2.3.4 Digitale Eingänge 2.3.5 Relais-Ausgänge 2.3.6 Kommunikationsschnittstelle Einstellungen 2.4.1 Busadresse 2.4.2... -
Seite 3: Allgemeines
Bosch Sicherheitssysteme übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthaltenen Informationen frei von fremden Schutzrechten sind. Bosch Sicherheitssysteme erteilt mit diesem Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte. Ohne Genehmigung von Bosch Sicherheitssysteme ist es nicht gestattet, dieses Handbuch oder Teile daraus, außer für den eigenen Gebrauch, nachzudrucken, zu vervielfältigen oder... -
Seite 4: Vorwort
IO-Adapter Vorwort Dieses Installationshandbuch soll Ihnen den Anschluss und die Inbetriebnahme des IO-Adapters ermöglichen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich für die Verwendung in Zeiterfassungs- und Zutrittskontrollanlagen vorgesehen. Weitere Details sind im Kapitel 1.6 beschrieben. Ein anderer Einsatz als vorgegeben ist unzulässig! Sicherheits- und Warnhinweise Dieses Gerät ist nach den geltenden Regeln der Technik gebaut und geprüft. -
Seite 5: Weitere Informationsquellen
Der IO-Adapter erfasst in einem Zutrittskontrollsystem die Zustände von Türen und steuert die elektrischen Funktionseinheiten an. Dazu verfügt der IO-Adapter über 3 digitale Eingänge sowie 2 Relais mit je einem Wechselkontakt. Der Status der digitalen Eingänge wird an eine übergeordnete Zentrale gesendet. Die Zentrale wertet die Zustände aus und kann die Relais ansteuern. -
Seite 6: Montage
IO-Adapter Montage Lieferumfang IO-Adapter A IO-Adapter B Installationshandbuch C 2 x Jumper Einbau Der IO-Adapter wird in einer Unterputzdose montiert. 610-F.01U.569.375 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 7: Anschlüsse Des Io-Adapters
IO-Adapter Anschlüsse des IO-Adapters 2.3.1 Spannungsversorgung Die Spannungsversorgung des IO- Adapters wird an Klemme "24V" und "0V" des ST104 angeschlos- DigIn Rel1 sen. Die Spannung muss im Bereich von 9 V bis 40 VDC (Gleichspannung) liegen. ST103 Die max. Leistungsaufnahme beträgt 1,5 W. -
Seite 8: Durchschleifen Der Spannungsverorgung
IO-Adapter 2.3.3 Durchschleifen der Spannungsversorgung Zum Durchschleifen der Versorgungs- spannung an andere Geräte dienen die Klemmen "24V*" und "0V*" des ST103. BU101-Jumper gesteckt = Versor- gungsspannung liegt an ST103, Klemme "24V*" und "0V*" an (siehe Die Klemme "0V*" des ST103 dient ebenfalls als Kathodenanschluss der drei digitalen Eingänge. -
Seite 9: Relais-Ausgänge
IO-Adapter 2.3.5 Relais-Ausgänge Die beiden Relais-Ausgänge des IO- Adapters liegen auf ST103 und ST104. Öffner (normally closed) Sie haben eine max. Belastbarkeit von Schließer (normally open) 60 W. Wechsler (Common) Maximalwerte DC: 45 V oder 2 A (SELV) RS485 Power... -
Seite 10: Einstellungen
Abschlusswiderstände Die Busabschlusswiderstände müssen eingeschaltet sein ("ON"), wenn der IO-Adapter erster oder letzter RS485-Busteilnehmer ist. Achtung: Wird der IO-Adapter über eine Stichleitung mit dem RS485-Bus angeschlossen, so sind die Abschlusswiderstände auszuschalten ("OFF"). 610-F.01U.569.375 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 11: Inbetriebnahme
BU101 DigIn Relay 3.1.3 Online Bedeutung 3.1.2 Dig. Eingänge 3.1.1 Relais-Ausgänge Die Online-LED leuchtet, solange der IO-Adapter von gelb der übergeordneten Zentrale gepollt wird. Wird der IO-Adapter länger gelb als 15 Sekunden nicht gepollt, blinken blinkt die Online-LED. Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.375 | 1.0 | 2011.12... -
Seite 12: Technische Daten
IO-Adapter Technische Daten Spannungsversorgung 9 V ..40 VDC (SELV) Leistungsaufnahme max. 60 mA, max. 1,5 W RS485 Schnittstelle Protokoll DP1 2 x Relais Belastbarkeit: max. 60 W Ausgänge 45 VDC / 2 A (SELV) 30 VDC / 2 A (SELV) - Seite 13 IO-Adapter Notizen Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.375 | 1.0 | 2011.12...
