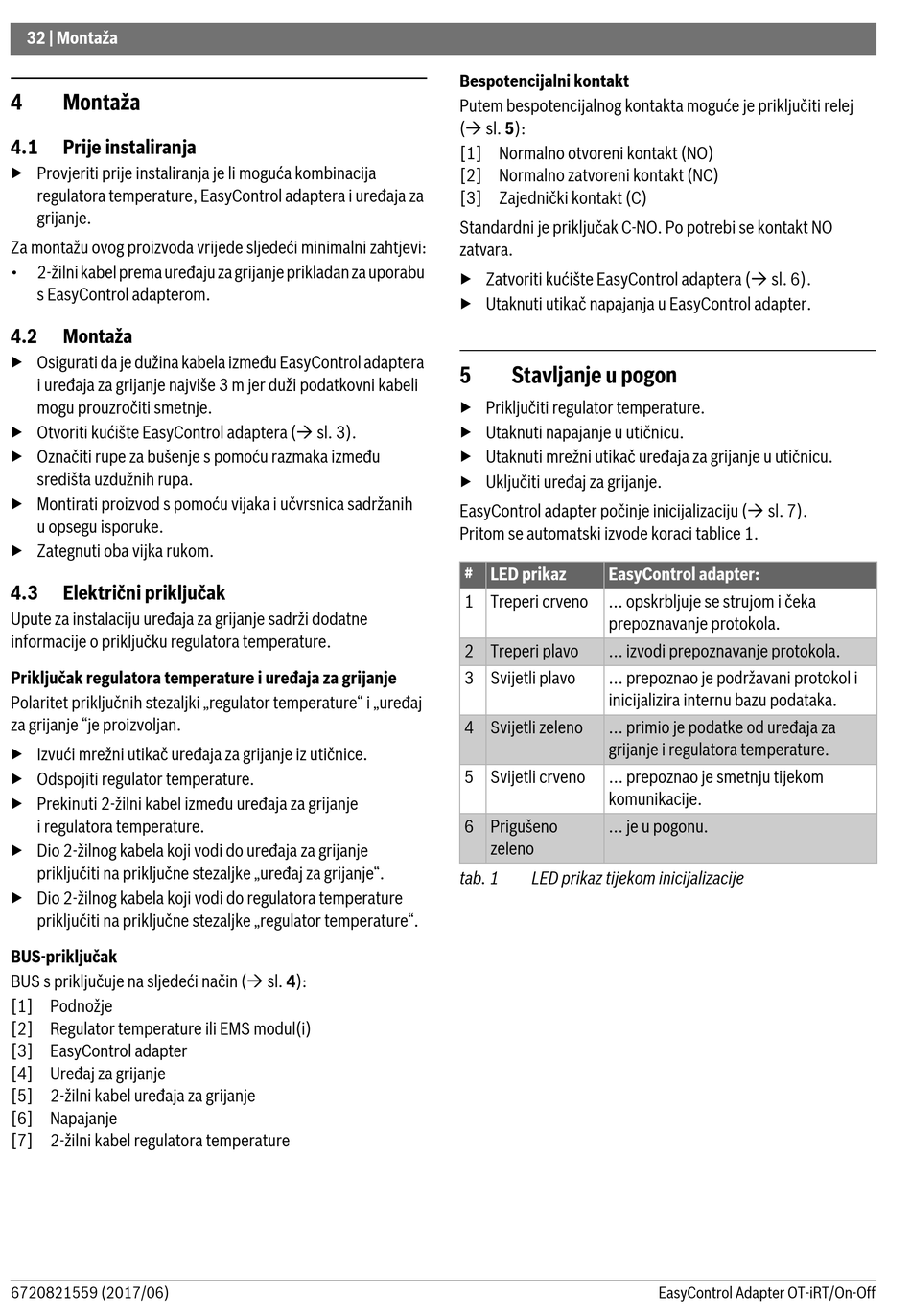

32 | Montaža
4
Montaža
4.1
Prije instaliranja
▶ Provjeriti prije instaliranja je li moguća kombinacija
regulatora temperature, EasyControl adaptera i uređaja za
grijanje.
Za montažu ovog proizvoda vrijede sljedeći minimalni zahtjevi:
•
2-žilni kabel prema uređaju za grijanje prikladan za uporabu
s EasyControl adapterom.
4.2
Montaža
▶ Osigurati da je dužina kabela između EasyControl adaptera
i uređaja za grijanje najviše 3 m jer duži podatkovni kabeli
mogu prouzročiti smetnje.
▶ Otvoriti kućište EasyControl adaptera ( sl. 3).
▶ Označiti rupe za bušenje s pomoću razmaka između
središta uzdužnih rupa.
▶ Montirati proizvod s pomoću vijaka i učvrsnica sadržanih
u opsegu isporuke.
▶ Zategnuti oba vijka rukom.
4.3
Električni priključak
Upute za instalaciju uređaja za grijanje sadrži dodatne
informacije o priključku regulatora temperature.
Priključak regulatora temperature i uređaja za grijanje
Polaritet priključnih stezaljki „regulator temperature" i „uređaj
za grijanje "je proizvoljan.
▶ Izvući mrežni utikač uređaja za grijanje iz utičnice.
▶ Odspojiti regulator temperature.
▶ Prekinuti 2-žilni kabel između uređaja za grijanje
i regulatora temperature.
▶ Dio 2-žilnog kabela koji vodi do uređaja za grijanje
priključiti na priključne stezaljke „uređaj za grijanje".
▶ Dio 2-žilnog kabela koji vodi do regulatora temperature
priključiti na priključne stezaljke „regulator temperature".
BUS-priključak
BUS s priključuje na sljedeći način ( sl. 4):
[1] Podnožje
[2] Regulator temperature ili EMS modul(i)
[3] EasyControl adapter
[4] Uređaj za grijanje
[5] 2-žilni kabel uređaja za grijanje
[6] Napajanje
[7] 2-žilni kabel regulatora temperature
6720821559 (2017/06)
Bespotencijalni kontakt
Putem bespotencijalnog kontakta moguće je priključiti relej
( sl. 5):
[1] Normalno otvoreni kontakt (NO)
[2] Normalno zatvoreni kontakt (NC)
[3] Zajednički kontakt (C)
Standardni je priključak C-NO. Po potrebi se kontakt NO
zatvara.
▶ Zatvoriti kućište EasyControl adaptera ( sl. 6).
▶ Utaknuti utikač napajanja u EasyControl adapter.
5
Stavljanje u pogon
▶ Priključiti regulator temperature.
▶ Utaknuti napajanje u utičnicu.
▶ Utaknuti mrežni utikač uređaja za grijanje u utičnicu.
▶ Uključiti uređaj za grijanje.
EasyControl adapter počinje inicijalizaciju ( sl. 7).
Pritom se automatski izvode koraci tablice 1.
# LED prikaz
EasyControl adapter:
1 Treperi crveno
... opskrbljuje se strujom i čeka
prepoznavanje protokola.
2 Treperi plavo
... izvodi prepoznavanje protokola.
3 Svijetli plavo
... prepoznao je podržavani protokol i
inicijalizira internu bazu podataka.
4 Svijetli zeleno
... primio je podatke od uređaja za
grijanje i regulatora temperature.
5 Svijetli crveno
... prepoznao je smetnju tijekom
komunikacije.
6 Prigušeno
... je u pogonu.
zeleno
tab. 1
LED prikaz tijekom inicijalizacije
EasyControl Adapter OT-iRT/On-Off
