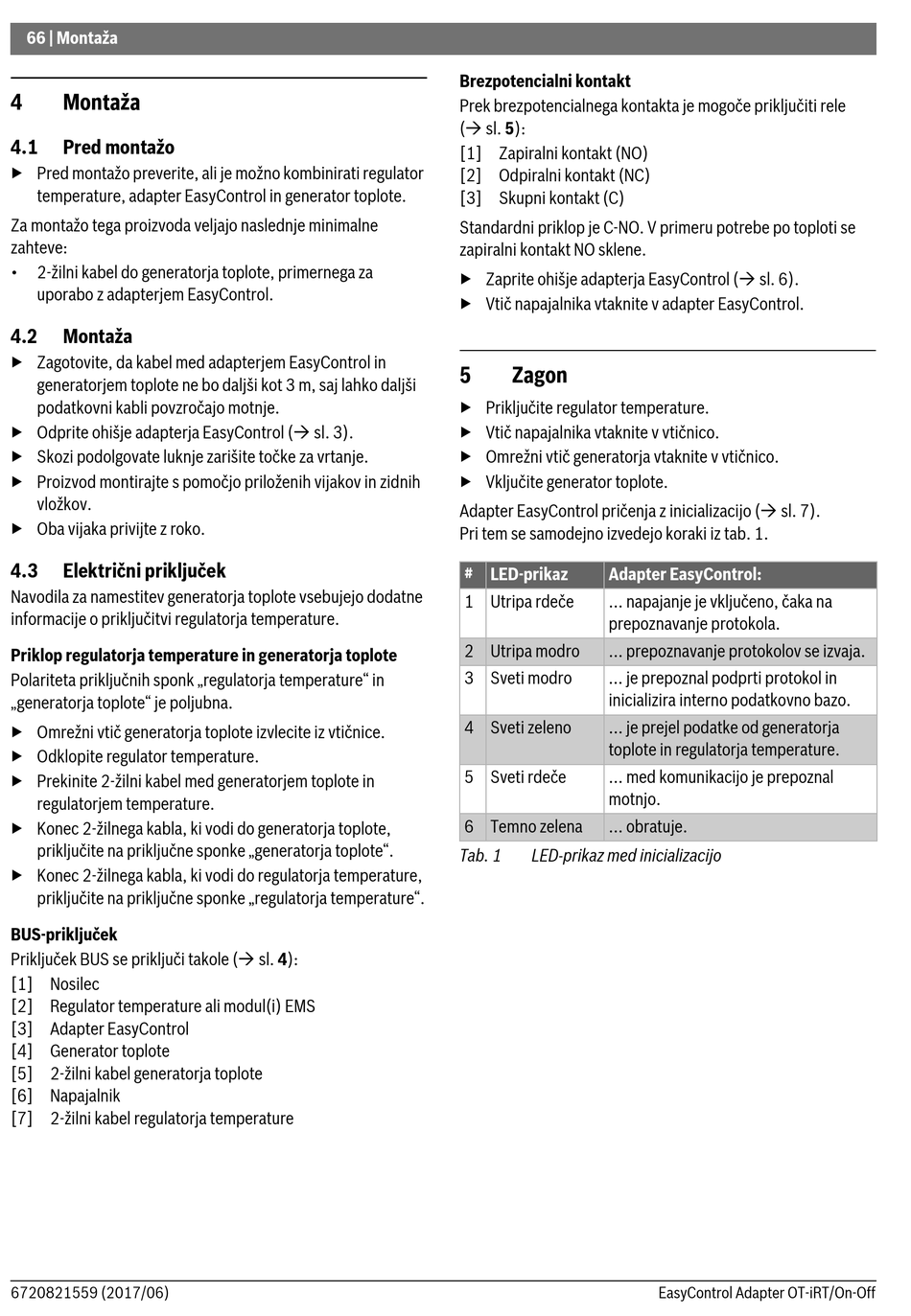

66 | Montaža
4 Montaža
4.1 Pred montažo
▶ Pred montažo preverite, ali je možno kombinirati regulator
temperature, adapter EasyControl in generator toplote.
Za montažo tega proizvoda veljajo naslednje minimalne
zahteve:
• 2-žilni kabel do generatorja toplote, primernega za
uporabo z adapterjem EasyControl.
4.2 Montaža
▶ Zagotovite, da kabel med adapterjem EasyControl in
generatorjem toplote ne bo daljši kot 3 m, saj lahko daljši
podatkovni kabli povzročajo motnje.
▶ Odprite ohišje adapterja EasyControl ( sl. 3).
▶ Skozi podolgovate luknje zarišite točke za vrtanje.
▶ Proizvod montirajte s pomočjo priloženih vijakov in zidnih
vložkov.
▶ Oba vijaka privijte z roko.
4.3 Električni priključek
Navodila za namestitev generatorja toplote vsebujejo dodatne
informacije o priključitvi regulatorja temperature.
Priklop regulatorja temperature in generatorja toplote
Polariteta priključnih sponk „regulatorja temperature" in
„generatorja toplote" je poljubna.
▶ Omrežni vtič generatorja toplote izvlecite iz vtičnice.
▶ Odklopite regulator temperature.
▶ Prekinite 2-žilni kabel med generatorjem toplote in
regulatorjem temperature.
▶ Konec 2-žilnega kabla, ki vodi do generatorja toplote,
priključite na priključne sponke „generatorja toplote".
▶ Konec 2-žilnega kabla, ki vodi do regulatorja temperature,
priključite na priključne sponke „regulatorja temperature".
BUS-priključek
Priključek BUS se priključi takole ( sl. 4):
[1] Nosilec
[2] Regulator temperature ali modul(i) EMS
[3] Adapter EasyControl
[4] Generator toplote
[5] 2-žilni kabel generatorja toplote
[6] Napajalnik
[7] 2-žilni kabel regulatorja temperature
6720821559 (2017/06)
Brezpotencialni kontakt
Prek brezpotencialnega kontakta je mogoče priključiti rele
( sl. 5):
[1] Zapiralni kontakt (NO)
[2] Odpiralni kontakt (NC)
[3] Skupni kontakt (C)
Standardni priklop je C-NO. V primeru potrebe po toploti se
zapiralni kontakt NO sklene.
▶ Zaprite ohišje adapterja EasyControl ( sl. 6).
▶ Vtič napajalnika vtaknite v adapter EasyControl.
5

Zagon

▶ Priključite regulator temperature.
▶ Vtič napajalnika vtaknite v vtičnico.
▶ Omrežni vtič generatorja vtaknite v vtičnico.
▶ Vključite generator toplote.
Adapter EasyControl pričenja z inicializacijo ( sl. 7).
Pri tem se samodejno izvedejo koraki iz tab. 1.
# LED-prikaz Adapter EasyControl:
1 Utripa rdeče ... napajanje je vključeno, čaka na
prepoznavanje protokola.
2 Utripa modro ... prepoznavanje protokolov se izvaja.
3 Sveti modro ... je prepoznal podprti protokol in
inicializira interno podatkovno bazo.
4 Sveti zeleno ... je prejel podatke od generatorja
toplote in regulatorja temperature.
5 Sveti rdeče ... med komunikacijo je prepoznal
motnjo.
6 Temno zelena ... obratuje.
Tab. 1 LED-prikaz med inicializacijo
EasyControl Adapter OT-iRT/On-Off
