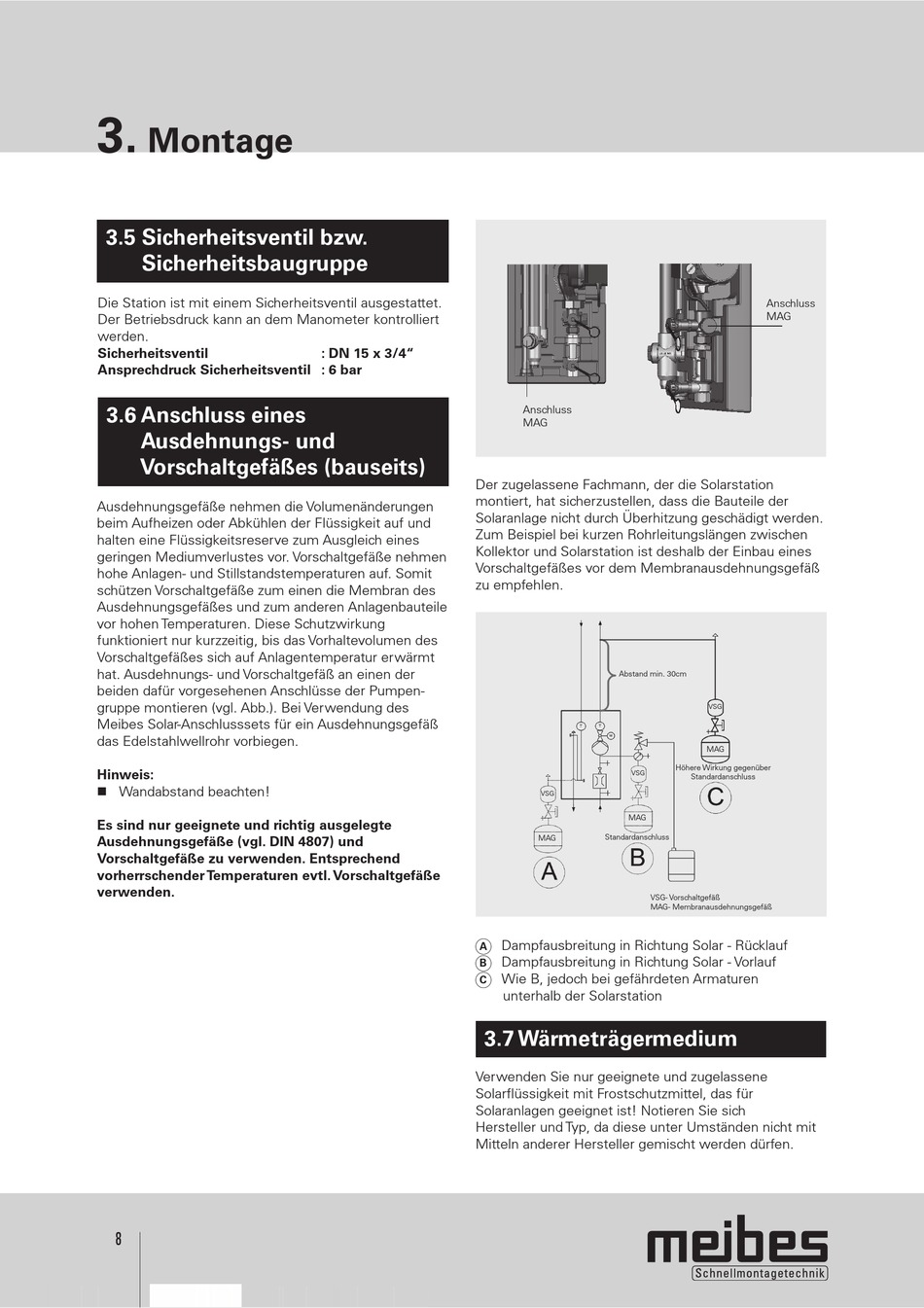

Sicherheitsventil Bzw. Sicherheitsbaugruppe; Anschluss Eines Ausdehnungs- Und; Vorschaltgefäßes (Bauseits); Wärmeträgermedium - Meibes SolaVentec II Technische Information

3.
Montage
3.5 Sicherheitsventil bzw.
Sicherheitsbaugruppe
Die Station ist mit einem Sicherheitsventil ausgestattet.
Der Betriebsdruck kann an dem Manometer kontrolliert
werden.
Sicherheitsventil
Ansprechdruck Sicherheitsventil : 6 bar
3.6 Anschluss eines
Ausdehnungs- und
Vorschaltgefäßes (bauseits)
Ausdehnungsgefäße nehmen die Volumenänderungen
beim Aufheizen oder Abkühlen der Flüssigkeit auf und
halten eine Flüssigkeitsreserve zum Ausgleich eines
geringen Mediumverlustes vor. Vorschaltgefäße nehmen
hohe Anlagen- und Stillstandstemperaturen auf. Somit
schützen Vorschaltgefäße zum einen die Membran des
Ausdehnungsgefäßes und zum anderen Anlagenbauteile
vor hohen Temperaturen. Diese Schutzwirkung
funktioniert nur kurzzeitig, bis das Vorhaltevolumen des
Vorschaltgefäßes sich auf Anlagentemperatur erwärmt
hat. Ausdehnungs- und Vorschaltgefäß an einen der
beiden dafür vorgesehenen Anschlüsse der Pumpen-
gruppe montieren (vgl. Abb.). Bei Verwendung des
Meibes Solar-Anschlusssets für ein Ausdehnungsgefäß
das Edelstahlwellrohr vorbiegen.
Hinweis:
n Wandabstand beachten!
Es sind nur geeignete und richtig ausgelegte
Ausdehnungsgefäße (vgl. DIN 4807) und
Vorschaltgefäße zu verwenden. Entsprechend
vorherrschender Temperaturen evtl. Vorschaltgefäße
verwenden.
8
: DN 15 x 3/4"
Der zugelassene Fachmann, der die Solarstation
montiert, hat sicherzustellen, dass die Bauteile der
Solaranlage nicht durch Überhitzung geschädigt werden.
Zum Beispiel bei kurzen Rohrleitungslängen zwischen
Kollektor und Solarstation ist deshalb der Einbau eines
Vorschaltgefäßes vor dem Membranausdehnungsgefäß
zu empfehlen.
A
B
C
3.7 Wärmeträgermedium
Verwenden Sie nur geeignete und zugelassene
Solarflüssigkeit mit Frostschutzmittel, das für
Solaranlagen geeignet ist! Notieren Sie sich
Hersteller und Typ, da diese unter Umständen nicht mit
Mitteln anderer Hersteller gemischt werden dürfen.
Anschluss
MAG
Abstand min. 30cm
Höhere Wirkung gegenüber
VSG
VSG
MAG
Standardanschluss
MAG
VSG- Vorschaltgefäß
MAG- Membranausdehnungsgefäß
Dampfausbreitung in Richtung Solar - Rücklauf
Dampfausbreitung in Richtung Solar - Vorlauf
Wie B, jedoch bei gefährdeten Armaturen
unterhalb der Solarstation
Anschluss
MAG
VSG
MAG
Standardanschluss
